双进料滚筒凸轮式挤出驱动机构设计

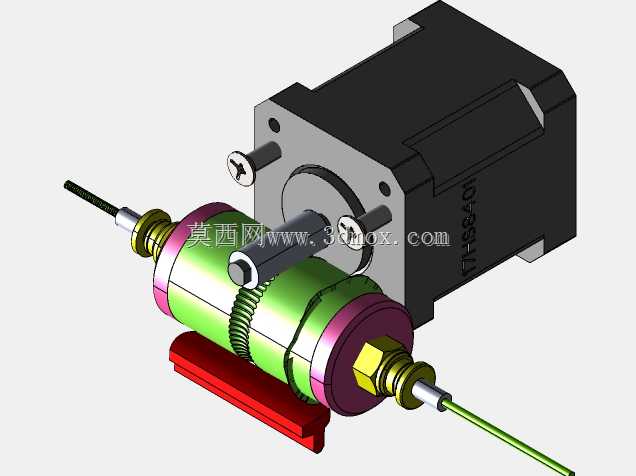

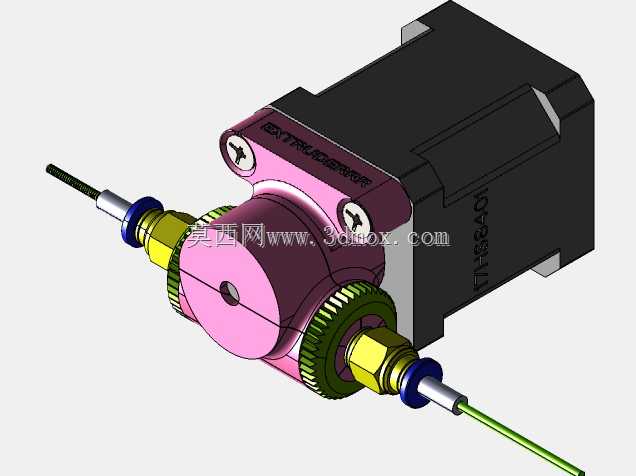

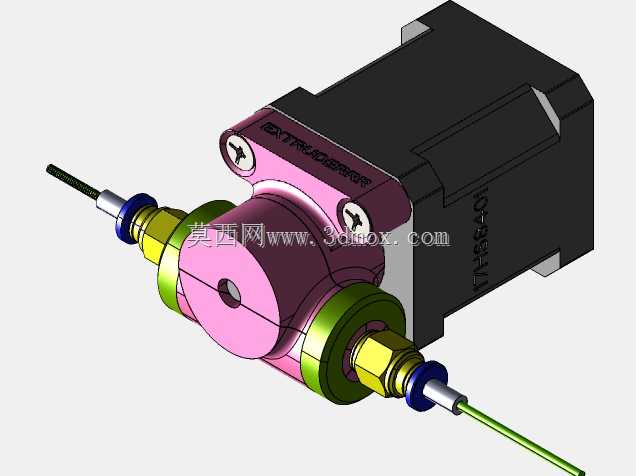

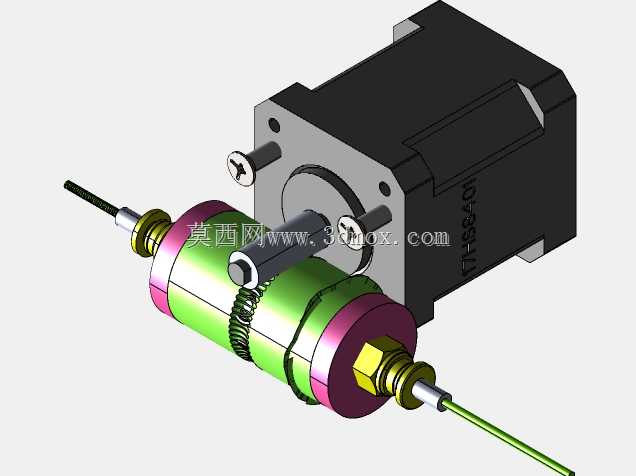

　　这套挤出驱动机构针对桌面级FDM熔融沉积成型设备的近端挤出场景开发，核心采用滚筒凸轮作为传动核心，替代传统挤出机构常用的齿轮减速或同步带传动结构，从传动原理层面解决常规挤出机构长时间运行后出现的进料打滑、耗材咬合力度衰减、回料精度不足的共性问题。机构整体采用驱动电机与挤出执行端同轴直连的布局，步进电机的输出轴直接对接凸轮安装座，省去了中间传动环节的间隙累积，在保证传动刚性的同时，将整体径向安装尺寸控制在与42系列步进电机端面匹配的范围内，轴向总长度控制在72mm以内，能够直接适配多数近端挤出型桌面3D打印机的X轴滑台安装位，不需要对原有设备的安装孔位做额外改造，安装时仅需通过电机端面的四个M3安装孔完成固定，进料端与出料端的气动接头采用标准M6螺纹接口，可直接匹配市面上通用的PTFE送料管，耗材适配范围覆盖1.75mm直径的PLA、ABS、PETG、TPU等常用FDM打印耗材。

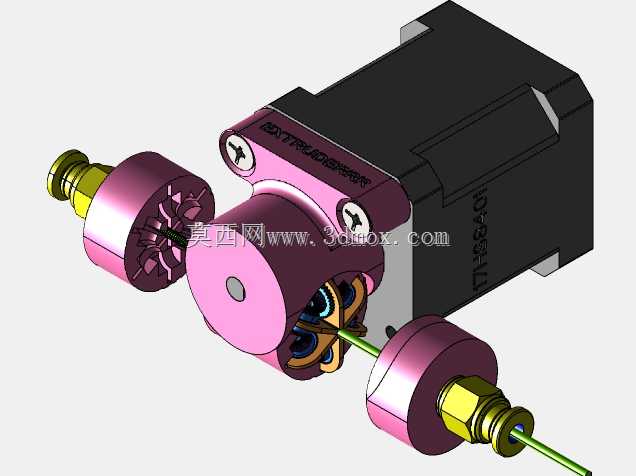

　　从功能实现逻辑来看，这套机构采用三对夹点循环夹持的送料原理，区别于常规单齿轮咬合耗材的送料方式，滚筒凸轮在随电机轴转动的过程中，通过曲面轨迹驱动三组周向均匀分布的夹持推杆做往复径向运动，三组夹点按照固定相位差依次完成对耗材的夹紧、推送、松开动作，整个送料循环过程中始终有至少一组夹点与耗材表面保持接触，不会出现传统挤出机构齿轮与耗材之间的单点接触打滑问题，即便打印TPU这类软质弹性耗材时，也能保证送料力度均匀，不会出现耗材被齿轮啃削产生碎屑堵头的情况。机构的固定杆采用整体式刚性设计，全程保持固定状态不做往复运动，仅通过凸轮曲面驱动夹爪完成闭合与打开的动作，相比活动摆杆式的挤出结构，大幅减少了运动部件的数量，降低了运行过程中的振动与噪音，同时也减少了需要定期维护的磨损点位。

　　结构设计层面，凸轮主体采用耐磨合金材质的设计预留，凸轮曲面的升程曲线经过反复迭代优化，夹爪的闭合行程控制在0.8mm，既能够保证对耗材有足够的夹持力，又不会因为夹持行程过大导致耗材被夹扁产生形变，影响出料精度。夹爪与耗材接触的端面做了网纹滚花的结构预留，能够在不损伤耗材表面的前提下提升接触摩擦力，夹爪的导向部位采用自润滑铜套作为滑动支撑，长时间往复运行也不会出现卡顿磨损的问题。进出料端的导向通道做了同轴度校准设计，进料端的导向孔直径设置为1.9mm，出料端的导向孔直径设置为1.8mm，能够保证耗材在整个推送过程中始终保持与喷嘴的同轴度，减少耗材弯折导致的出料阻力波动。两端的快插气动接头采用台阶式定位设计，安装时直接拧入对应螺纹孔即可保证接头内孔与送料通道的同轴度，不需要额外做校准调整。

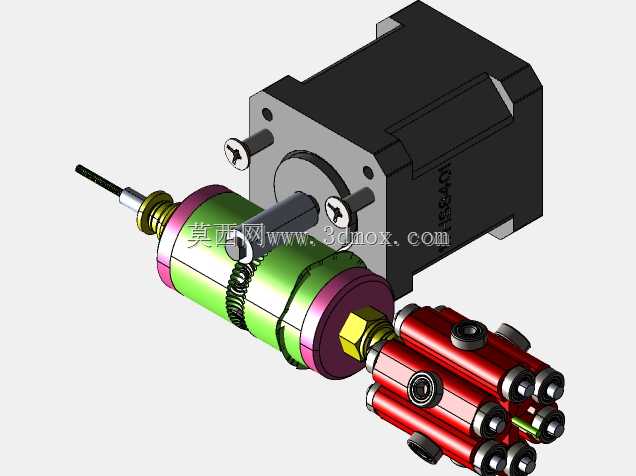

　　实际应用场景中，这套机构既可以用于常规桌面FDM打印机的近端挤出改造，也可以适配多进料口的混色3D打印设备，双进出料口的布局能够支持两种耗材的同步送进或者快速切换，配合凸轮的精准送料控制，能够实现不同颜色耗材的无断层切换，减少换料过程中的废料产生。针对高速3D打印的场景需求，这套机构的送料响应速度相比传统齿轮挤出机构提升30%以上，因为没有齿轮传动的背隙，回料动作的控制精度可以达到0.1mm级别，能够有效减少高速打印过程中的拉丝漏料问题。安装边界方面，机构整体的最大外轮廓尺寸为48mm48mm72mm，除了适配常规的笛卡尔结构3D打印机，也能够安装在多数并联臂结构3D打印机的挤出端，不会因为机构重量过大导致运动惯量提升影响打印精度。整个机构的拆解维护非常便捷，仅需要拆下前端的三颗固定螺丝，即可完成凸轮腔室的清理，去除长时间运行可能带入的耗材碎屑，不需要将整个机构从设备滑台上拆下，大幅降低了日常维护的操作难度。
