XY双轴VCA光刻执行机构结构设计

　　这套XY双轴驱动的光刻执行机构，主要面向小尺寸平面基材的微纳图形光刻作业场景，常见于通讯类PCB板原型打样、柔性电路小批量试制、微流控芯片表层图形制备这类对作业幅面要求不大，但对位精度、运动平稳性有明确要求的加工环节。区别于大型工业光刻设备的重载长行程设计，这套机构的设计思路从一开始就瞄准桌面级小范围精密作业需求，没有冗余的结构配重，所有运动部件的排布都围绕缩短传动链、降低运动惯量来展开。

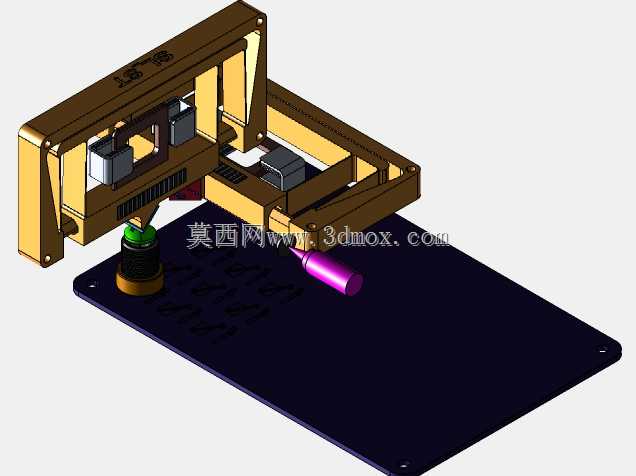

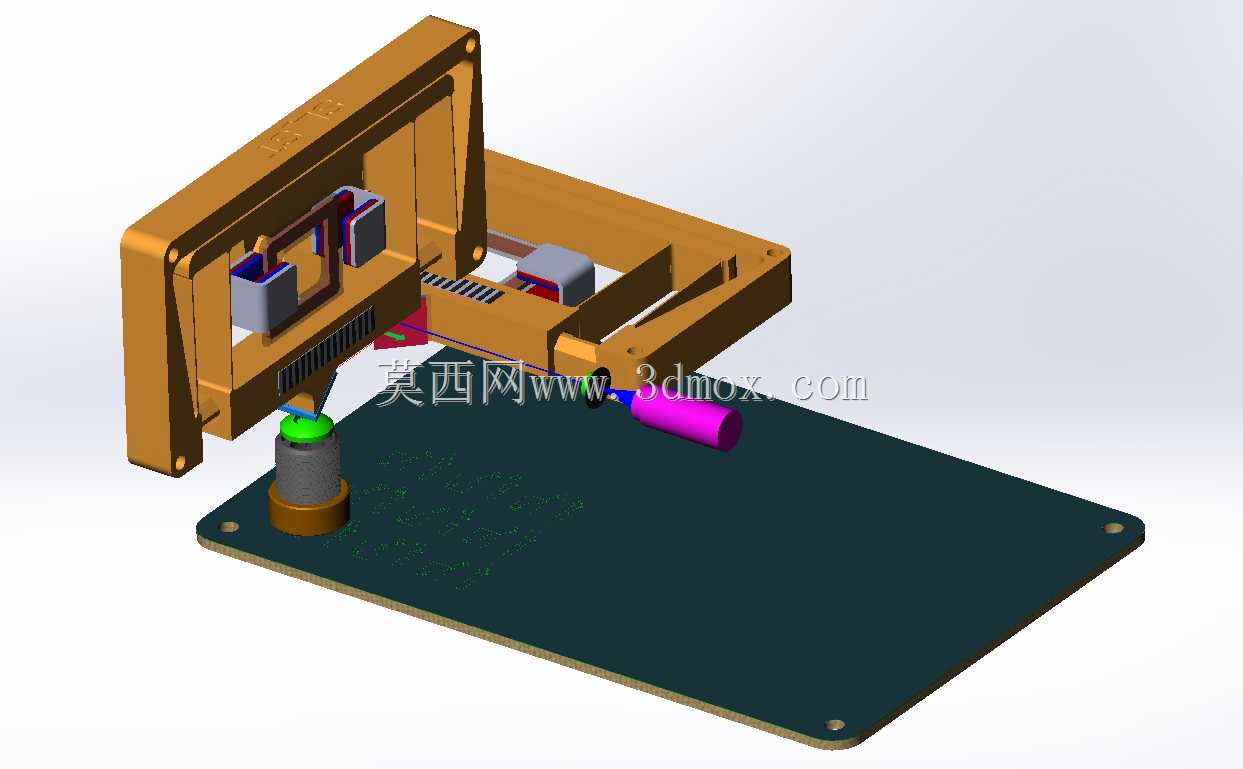

　　从结构布局来看，整套机构以一块平整的深色基材承载平台作为作业基准面，平台四角设置定位安装孔，可直接固定在通用光学隔振工作台面上，安装边界预留了足够的操作空间，不会和周边的光路组件、供料料架产生干涉。平台上方的龙门式运动框架采用一体式弯折的型材结构作为支撑，相比拼接式的框架结构，一体式弯折的支撑件能减少装配环节带来的形位公差累积，保证X轴运动导轨的平行度基准。X轴方向的运动组件搭载在龙门横梁上，通过直线导轨实现横向位移，驱动端采用音圈电机直驱的形式，省去了丝杠传动带来的反向间隙，在短行程高频往复运动时能获得更快的响应速度，同时避免传动件磨损带来的精度衰减。

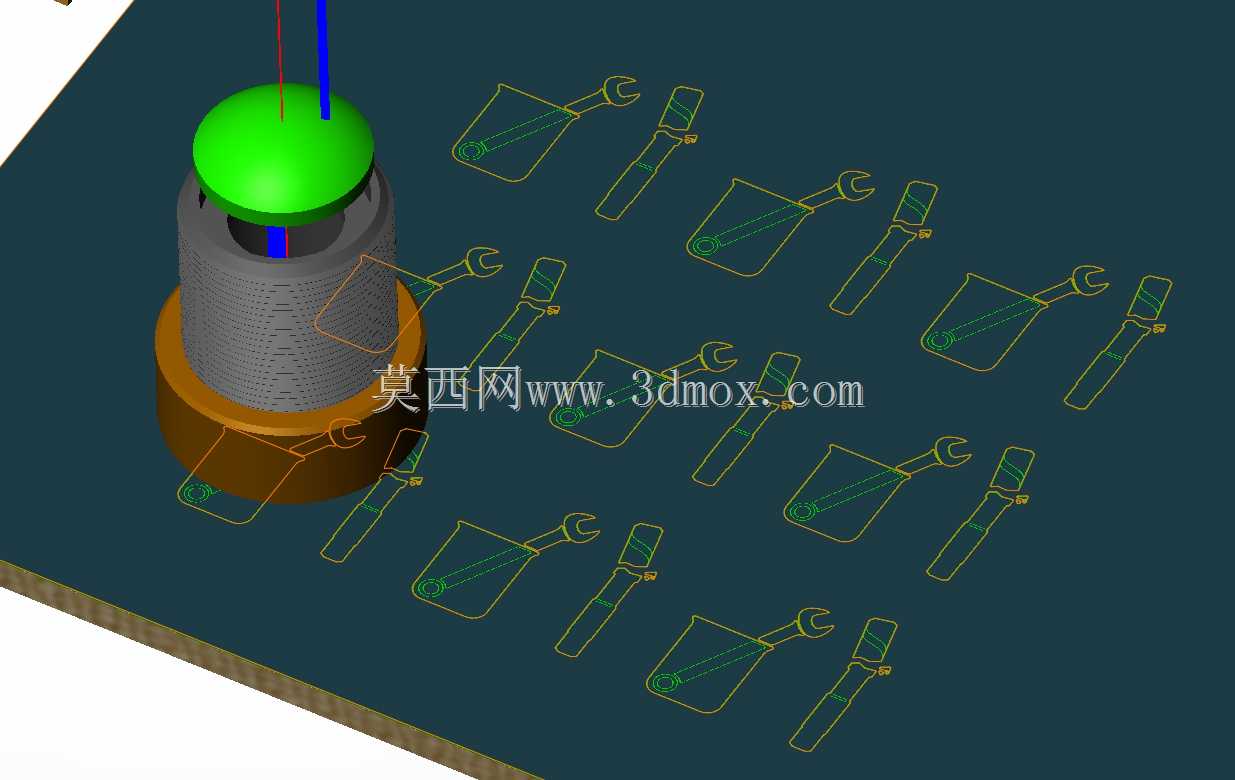

　　搭载在X轴滑台上的Y轴运动组件采用悬臂式布局，这种布局的优势是作业时不会在基材上方形成过多的结构遮挡，方便操作人员观察光刻头的对位状态，也便于后续调整光路、更换光刻作业头。Y轴的运动行程刚好覆盖承载平台的有效作业幅面，运动末端搭载的光刻执行头集成了对焦调整结构，可根据基材的实际厚度微调作业高度，保证光刻焦点始终落在基材的感光涂层上。机构上预留的镜头安装位采用标准化的接口设计，可根据不同的光刻工艺需求更换不同倍率的聚焦镜头，图中标注的镜头移除提示，是建模过程中为了简化装配体、降低文件负载做的处理，实际应用场景中可按需装配对应规格的光学组件。

　　在细节设计上，所有运动线缆都采用拖链收纳排布，避免运动过程中线缆拖拽产生额外阻力，也防止线缆长期弯折出现破损。运动部件的限位采用光电式限位开关，在X、Y轴的行程两端都设置了硬限位挡块作为二级保护，防止软件失控时运动部件超程碰撞损坏光学组件。整套机构的外形尺寸控制在桌面级设备的合理范围内，不需要专门的大型设备安装基础，普通的实验室工作台、小批量生产工位都可以直接部署。

　　从实际使用的角度来看，这套结构没有追求极致的大行程参数，而是把设计重点放在小行程范围内的运动精度和平稳性上，刚好匹配通讯类小尺寸电路板、微型传感器基材这类产品的光刻加工需求。相比大型光刻设备，这套机构的结构更简单，维护成本更低，对于小批量试制、实验室研发场景来说，不需要承担大型设备的高额购置成本，也能满足微米级的图形光刻精度要求。结构设计过程中充分考虑了装配调试的便利性，所有的导轨安装面都预留了刮研余量，装配时可通过配磨垫片调整导轨的平行度和直线度，不需要复杂的专用工装就能完成精度校准。运动部件的重量经过严格核算，X轴和Y轴的滑台都采用轻量化的结构设计，在保证结构刚性的前提下尽可能降低运动件质量，以此提升动态响应性能，减少高速运动时的振动幅度，保证光刻作业过程中焦点不会因为机构振动出现偏移。
