后视镜执行器SLU ST传动结构组件

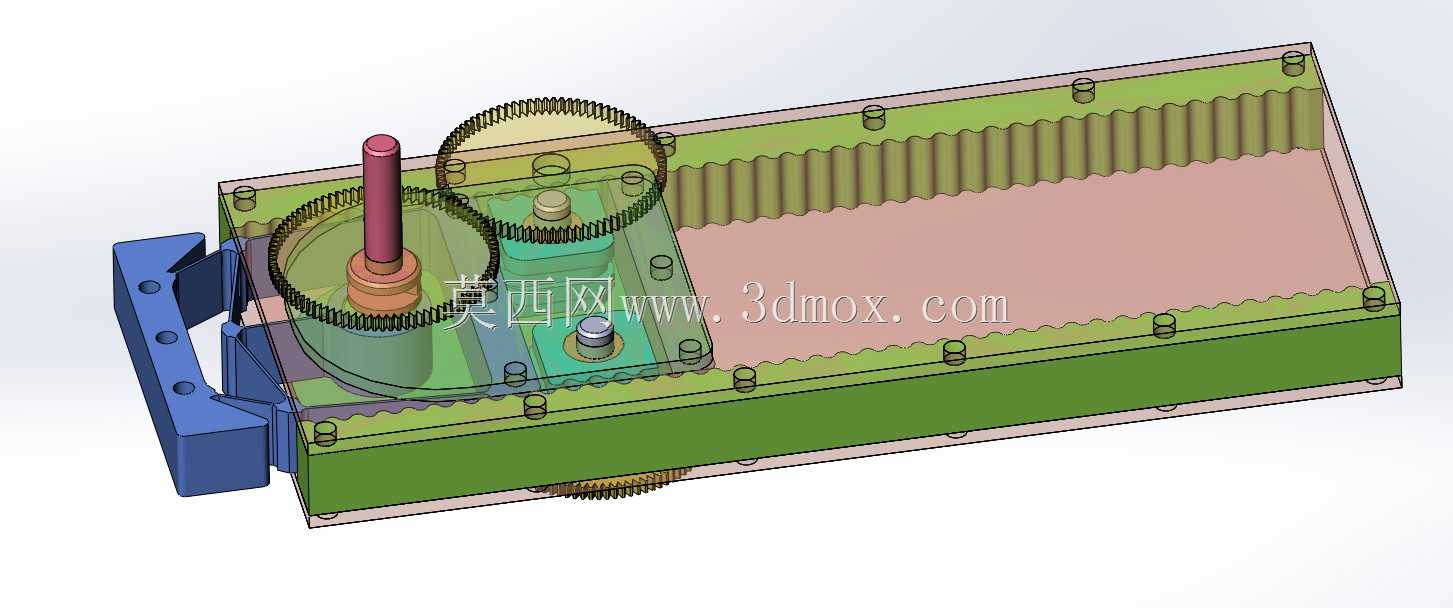

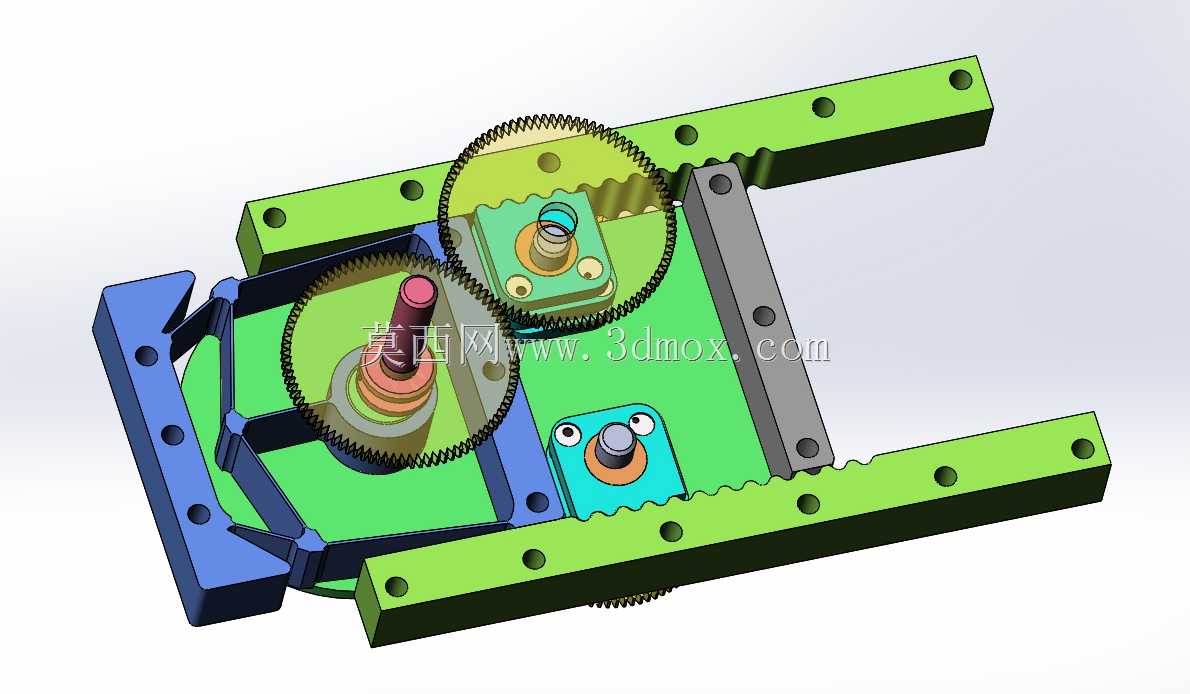

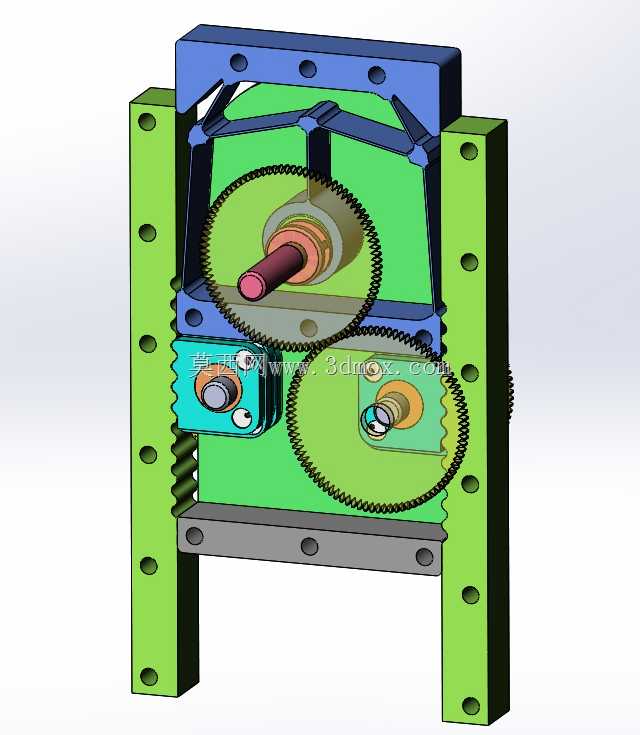

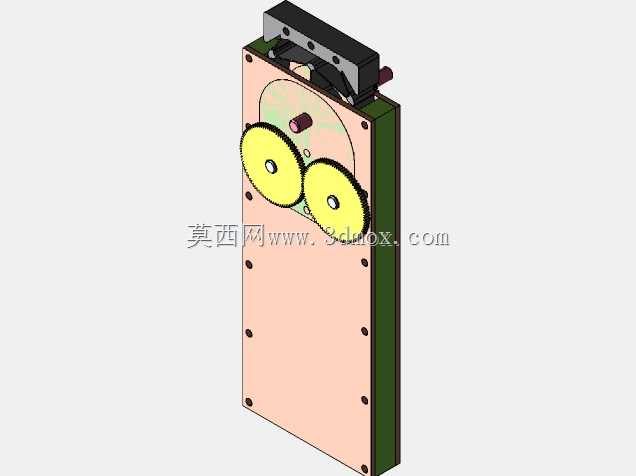

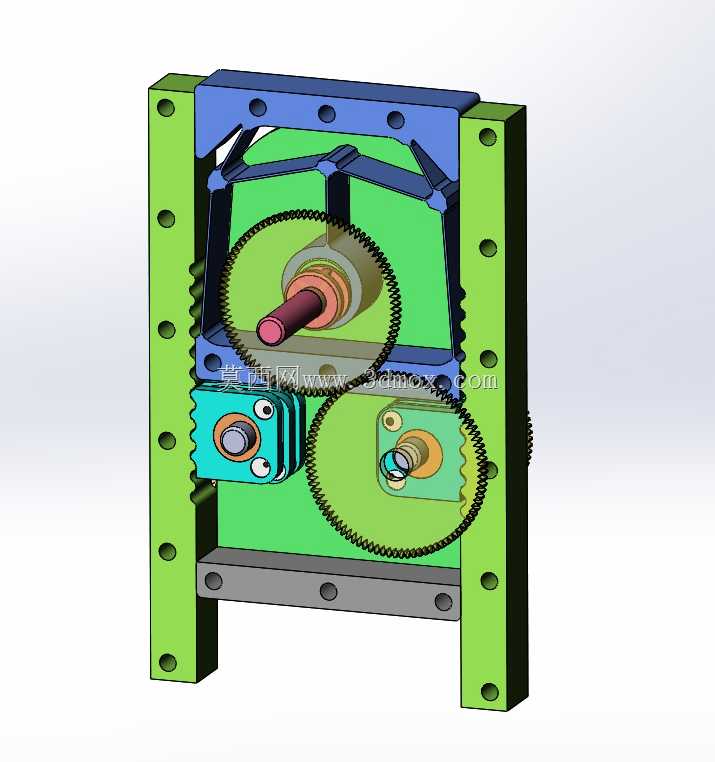

　　这套传动结构组件面向车载后视镜角度调节的执行场景开发，核心解决传统后视镜调节机构传动间隙大、锁止刚度不足的问题，可适配乘用车外后视镜的双轴角度调节需求，也可经过参数调整后迁移至小型光学探测设备的镜面姿态调整工位，替代传统的蜗轮蜗杆直驱结构，在同等输出扭矩下压缩整体安装空间。从结构布局来看，组件采用双侧立式安装板作为承载基体，安装板上预留的多组通孔对应不同车型的安装点位，孔位公差按照IT7级精度设计，可直接适配M4规格的标准紧固件，安装板之间通过底部的横向连接梁形成刚性框架，整体框架的外形边界控制在120mm90mm45mm范围内，可完全嵌入常规乘用车后视镜的外壳内部，不会额外占用后视镜的走线与加热模块布置空间。

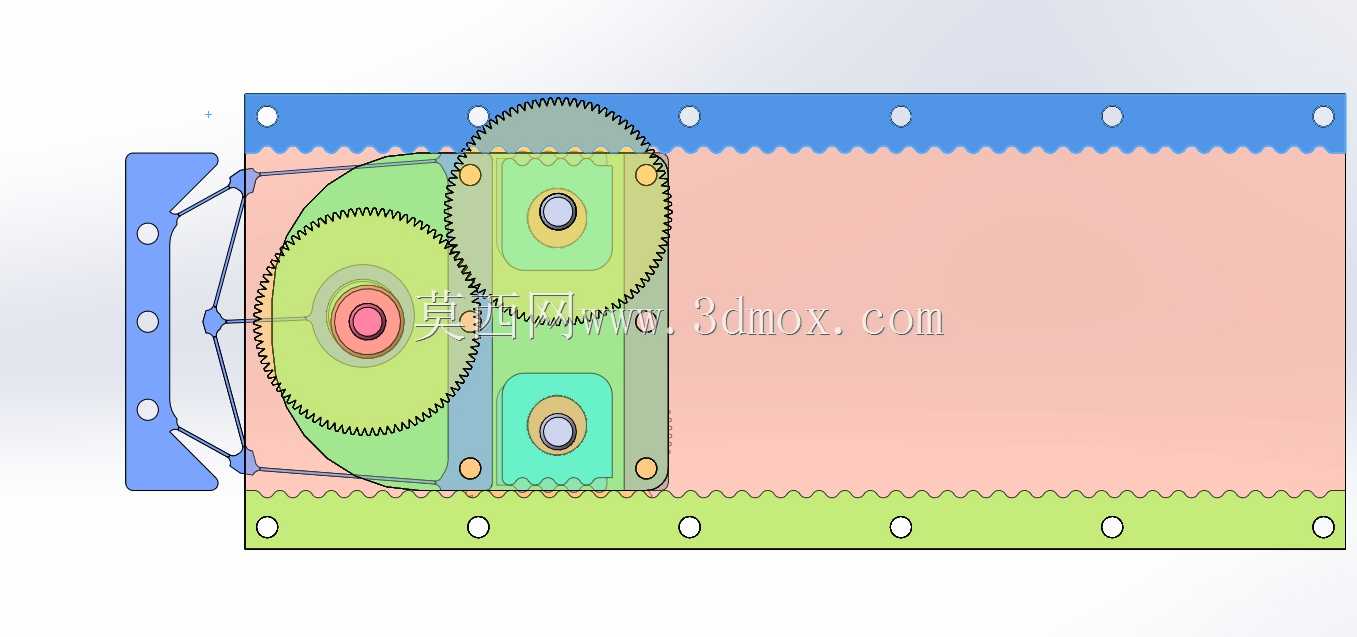

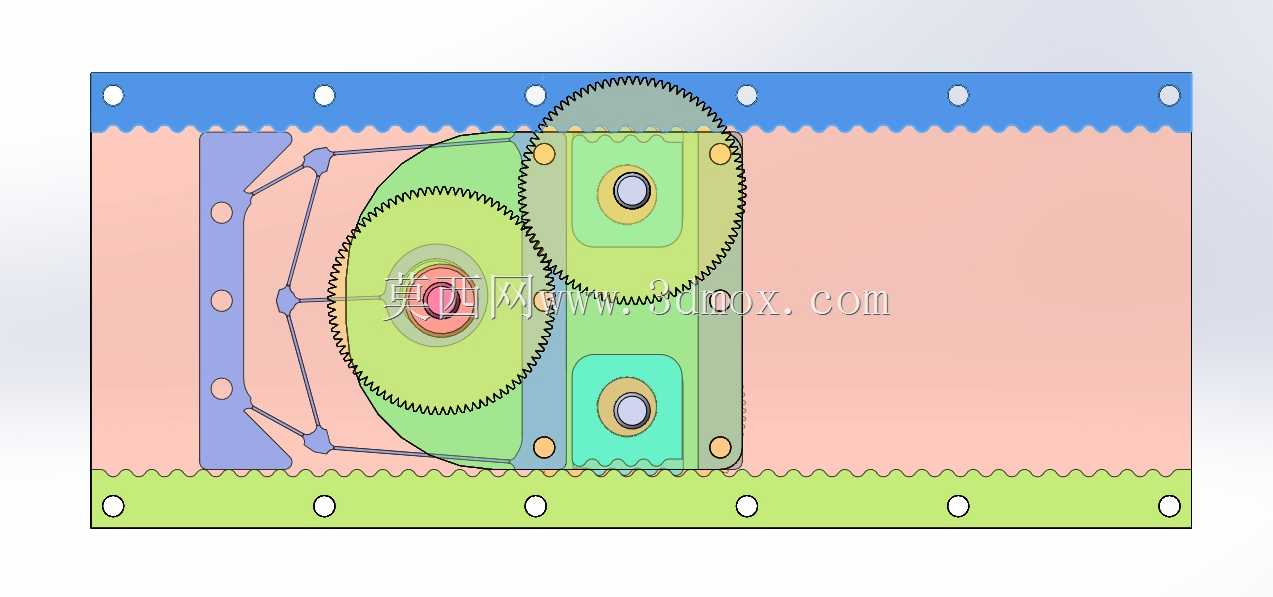

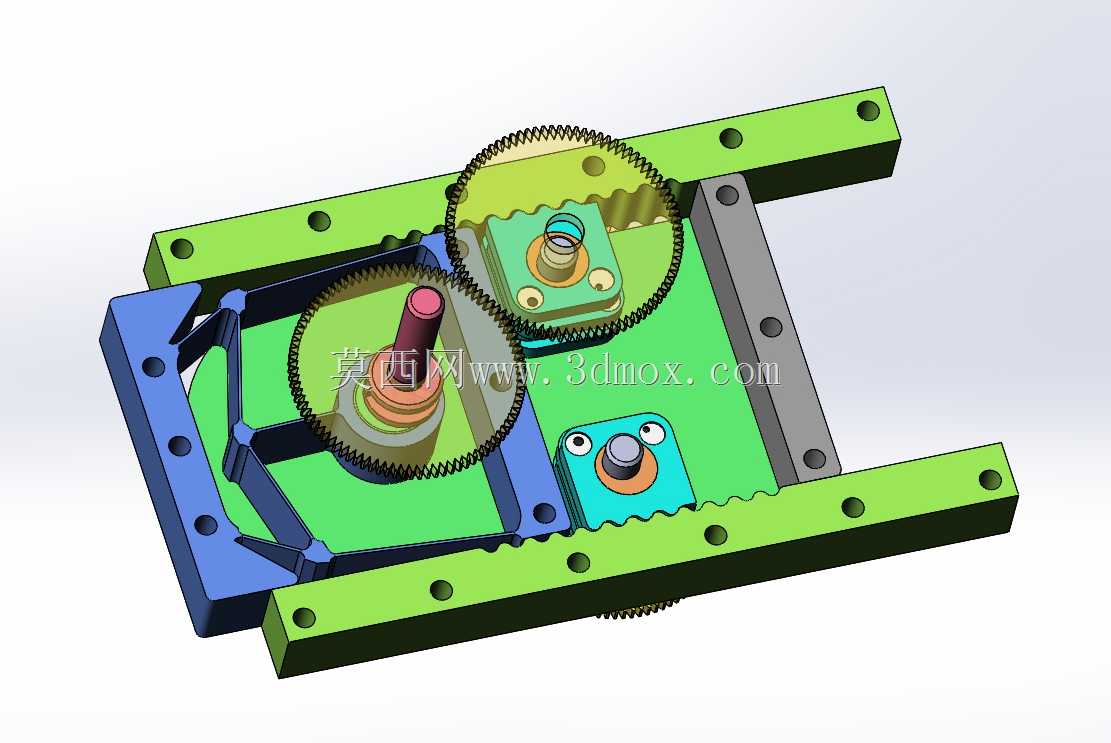

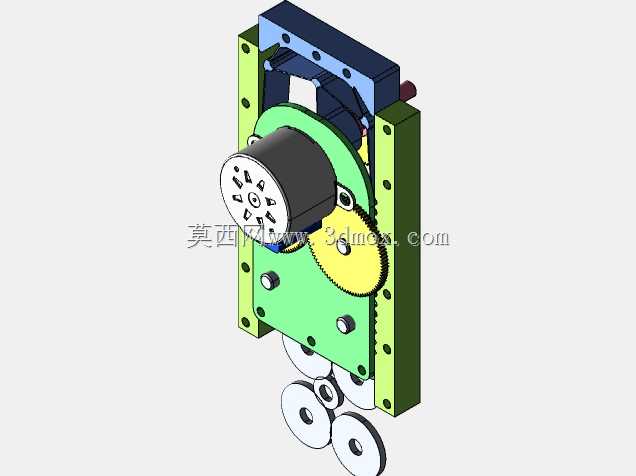

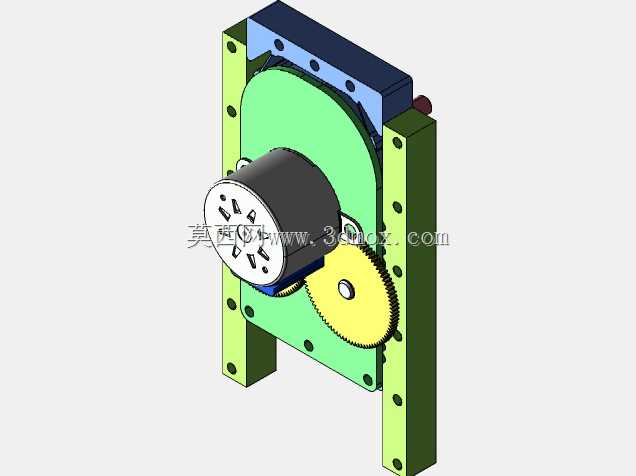

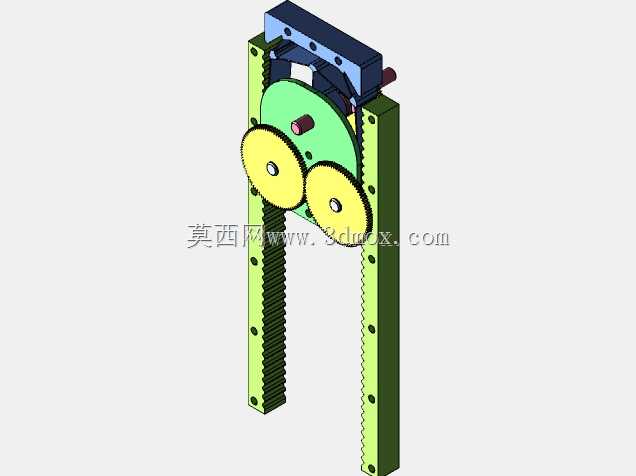

　　核心传动部分采用两级齿轮啮合搭配摆线挤压机构的组合方案，输入端的驱动轴连接小型直流电机输出端，第一级为小模数直齿圆柱齿轮传动，将电机的高转速低扭矩输出初步降速增扭，齿轮啮合侧隙控制在0.02mm以内，避免调节过程中出现镜面抖动的问题；第二级传动采用大直径扇形齿轮与输出轴连接，直接带动后视镜镜面安装基座转动，扇形齿轮的齿形经过修形处理，在啮合全行程内保持接触面积不低于齿面的60%，降低长期使用后的齿面磨损量。设计过程中针对3D打印快速验证的需求做了结构优化，所有零件的壁厚均不小于1.2mm，相邻运动零件之间预留0.15mm的装配间隙，无需二次打磨即可完成组装，同时避免了传统结构中容易出现的卡扣断裂、装配过紧卡滞的问题。

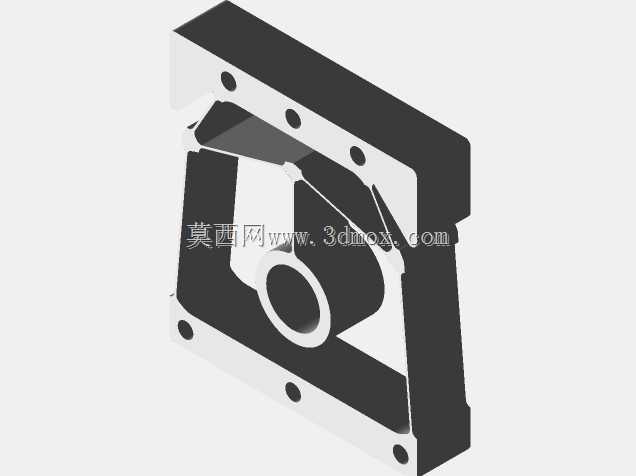

　　摆线挤压机构布置在齿轮组的侧方，通过摆线轨道的型线约束推动推杆做直线往复运动，理论上可输出较大的挤压力，除了完成镜面角度调节的锁止动作外，还可拓展用于小型部件的挤压成型工位，在低速运转工况下可保持稳定的推力输出，不会出现传统曲柄滑块机构的死点问题。整套结构的运动件全部做了轻量化处理，齿轮部分采用辐条式结构替代实心轮体，在保证轮齿抗弯强度的前提下降低整体转动惯量，减少电机启动瞬间的电流冲击；安装板与连接梁的接触位置设置定位凸台，装配时无需额外工装即可完成定位，降低组装过程的对位难度。在实际工况验证中，这套结构可在-40℃到85℃的环境温度区间内正常工作，齿轮啮合部位采用自润滑材质制作时无需额外添加润滑脂，

　　避免长期使用后润滑脂渗漏污染后视镜镜面；输出轴的转动角度范围覆盖±30°的调节区间，完全满足后视镜调节的角度需求，锁止状态下可承受15N的侧向推力不会出现镜面移位，符合车载部件的可靠性要求。结构设计时还考虑了故障维护的便捷性，所有零件均采用螺栓连接，无焊接、铆接等不可拆卸结构，单个齿轮出现磨损时可单独更换，无需拆解整个框架结构，降低后期维护的成本。
