SLU ST型旋风分离装置结构设计

　　在工业气固两相分离场景中，旋风类分离装置始终是预处理环节的核心选型之一，这类依靠离心力实现介质分离的结构，无需额外滤材耗材，运行阻力可控，广泛适配粉体输送尾气处理、车间含尘空气预处理、工业炉窑烟气初级除尘、物料风选分级等多个工况，相比布袋除尘、电除尘等后端精处理设备，旋风结构可在高粉尘浓度、高气流温度的前置环节完成80%以上的粗颗粒分离，大幅降低后端精处理设备的负载与损耗。

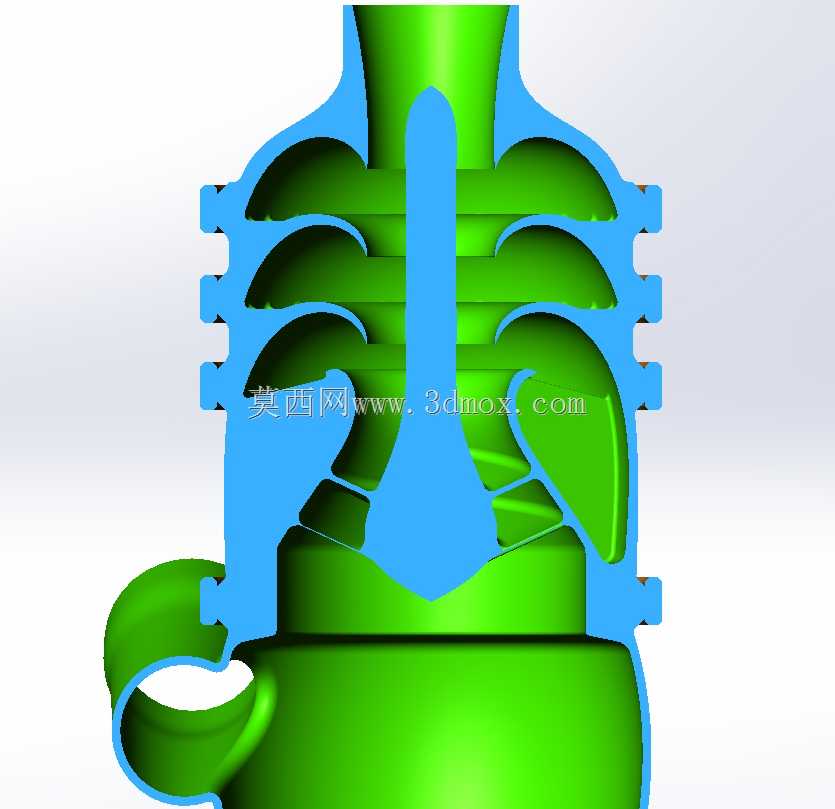

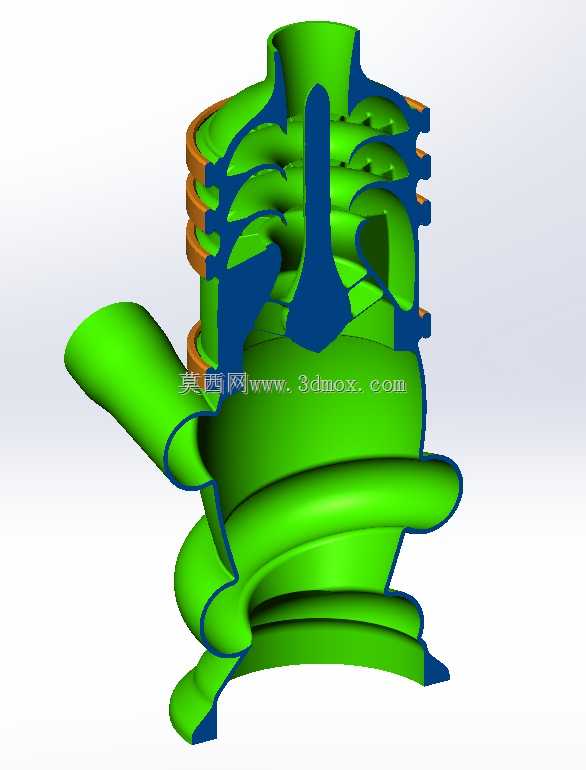

　　这套SLU ST型旋风分离结构，在传统单入口旋风的流道基础上做了多腔体分流优化，打破了常规旋风单旋流腔的流场局限。传统单筒旋风在处理风量波动较大的工况时，容易出现内部流场紊乱、底部排灰口二次扬尘夹带的问题，尤其是当入口气流流速偏离设计区间20%以上时，分离效率会出现断崖式下跌。这套结构采用对称式多流道入口布局，含尘气流从两侧对称进入分级旋流腔，不同粒径的颗粒在逐级收窄的流道内获得差异化的离心加速度，大粒径颗粒在第一级外旋流段就完成动能耗散，沿腔壁滑落到下部集尘区，细颗粒则随内旋流进入后续分级腔室，通过多层弧形导流叶片的导向，延长细颗粒的离心运动路径，避免常规旋风结构中细颗粒随内旋流短路逃逸的问题。

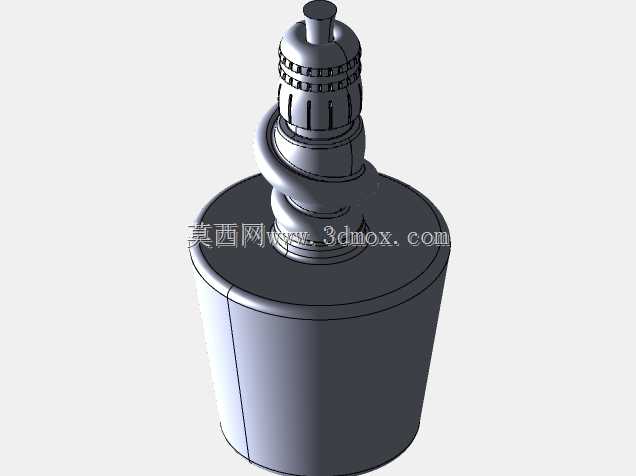

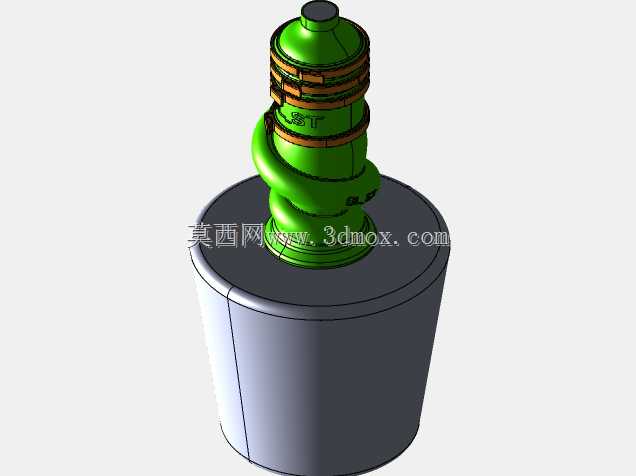

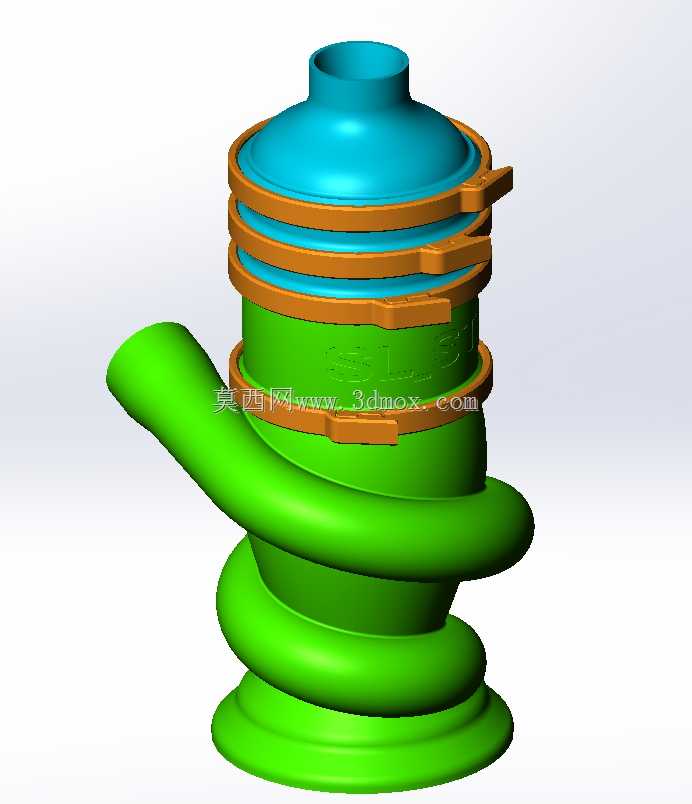

　　从结构安装边界来看，这套分离装置采用中置排气芯管的对称布局，进出口法兰可根据现场风管走向做适配调整，整体安装高度相比同处理风量的传统旋风筒降低约15%，适合安装空间受限的车间技改项目。设备下部的集尘段采用渐扩式锥段设计，锥角控制在12度到15度的合理区间，既避免锥角过大导致的颗粒沿壁滑落不畅、架桥堵塞问题，也不会因为锥角过小造成设备整体高度过高、安装难度提升。芯管插入深度做了多方案迭代验证，插入深度超过入口流道下沿120mm的位置，刚好可以阻断入口气流直接短路进入排气芯管的路径，同时不会因为插入过深挤压下部旋流空间，造成流场阻力异常升高。

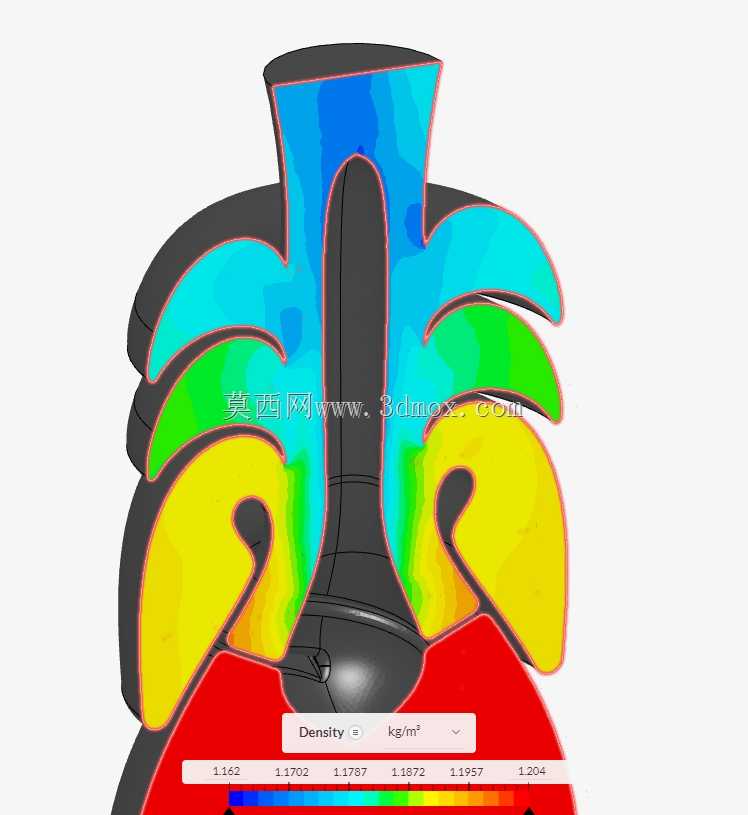

　　设计过程中针对流场做了多轮CFD仿真验证，通过密度云图可以直观看到不同区域的介质分布状态，入口段气流沿导流叶片做分层旋转，不同层级流道内的气流流速差控制在15%以内，避免局部流速过高造成的腔壁磨损加剧问题。针对高磨损工况，腔壁易冲刷位置预留了耐磨衬板的安装空间，不需要改动整体流道结构即可完成耐磨件的更换维护。设备的排气出口设置在顶部中心位置，可直接对接后续风管或者精处理设备，下部排灰口可搭配关风器、翻板阀等锁风装置，避免排灰过程中外部空气漏入造成内部流场紊乱，影响整体分离效率。

　　在实际选型适配过程中，这类多流道旋风结构可根据处理风量的需求做等比例缩放，单台设备适配的风量区间覆盖1000m³/h到15000m³/h，对于更大风量的工况，也可以采用多台并联的布局方式，相比单台大直径旋风，多台小直径并联的分离效率更高，对细颗粒的捕捉能力更强。结构整体没有活动易损件，日常维护仅需要定期检查下部排灰装置的密封性、腔壁磨损情况即可，运行维护成本远低于带滤材的除尘设备，适合作为各类除尘系统、粉体输送系统的前置预处理单元，也可单独用于低精度要求的粉尘收集、物料分级场景。
