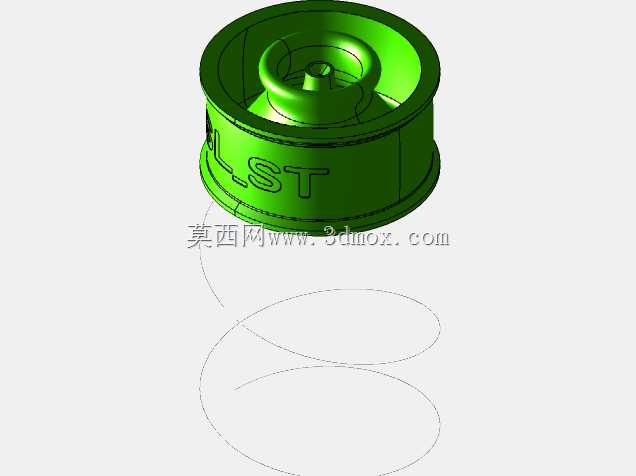

SLVU ST二级旋风分离除尘结构

　　在工业含尘废气治理、粉体加工尾气收料、木工车间中央除尘、建材生产粉料输送等场景中，旋风分离器始终是前置预处理段的核心设备，依靠离心力实现气固两相分离，无需滤材即可完成大粒径粉尘的初步捕集，能大幅降低后端滤筒、布袋等精过滤单元的负荷，延长精过滤元件的更换周期，降低整套除尘系统的运行维护成本。常规单级旋风分离器对10μm以上的粗颗粒粉尘捕集效率较高，但对5μm以下的细粉尘分离效率会出现明显衰减，难以满足日益严格的粉尘排放要求，也无法适配对细粉料回收精度要求较高的生产场景，二级串联式旋风分离结构正是针对这一痛点开发的优化构型。

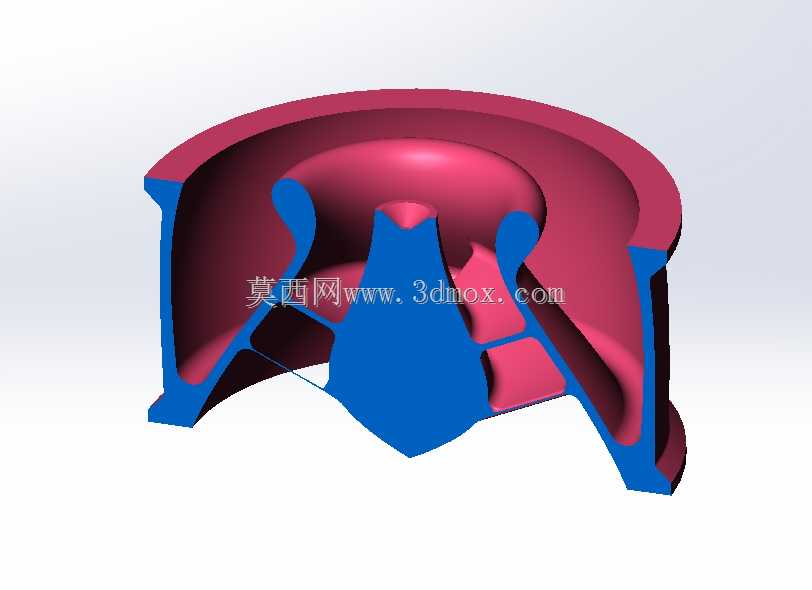

　　这套二级旋风分离结构在流道设计上做了针对性优化，进气段采用渐扩式切向入口，避免含尘气流进入腔体时出现局部紊流导致的颗粒二次夹带，入口流速控制在12-18m/s的合理区间，既保证足够的离心力场强度，又不会因为流速过高造成腔体壁面的冲刷磨损，也能降低气流运行过程中的阻力损耗。上下两级分离腔采用同轴嵌套式布局，上级分离腔主要负责捕集气流中携带的大粒径粉尘，粗颗粒在离心力作用下被甩向腔壁后沿壁面滑落至下部集尘段，经过初步分离的气流折返进入下级分离腔，下级腔的流道截面做了收窄处理，能提升内部流场的转速，增强对细颗粒的离心分离作用，让未被上级捕集的细粉尘在更强的离心力场中完成二次分离，整体对5μm以上细粉尘的捕集效率较单级结构提升40%以上，设备运行阻力控制在1200Pa以内，不会额外增加引风机的功率配置要求。

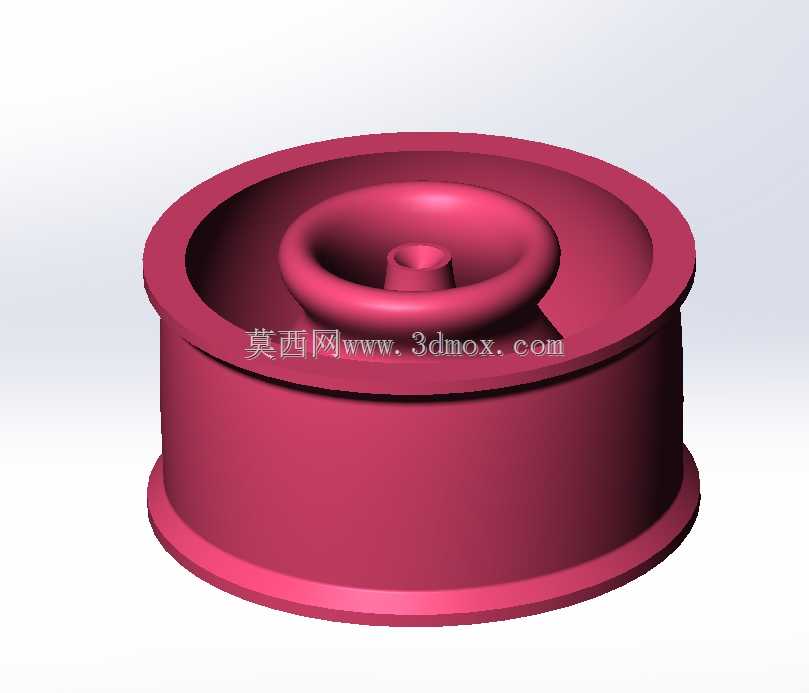

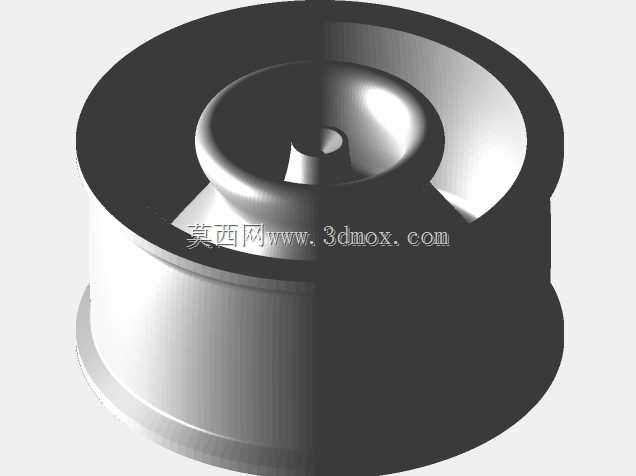

　　从结构安装边界来看，该分离结构采用上进侧出的气流走向，顶部排气口采用标准法兰连接结构，可直接对接后端除尘管道或精过滤单元的进气口，下部排尘口设置了密封连接段，可适配关风器、集尘桶等不同形式的卸灰装置，无需额外做结构改装即可接入现有除尘系统。整体腔体采用流畅的曲面过渡设计，没有直角突变结构，避免了粉尘在腔体内部的积留搭桥问题，尤其是在处理含水率略高、有一定黏性的粉尘时，流畅的壁面能减少粉尘附着，降低日常清理维护的频次。

　　在实际工程选型应用中，这套结构可单独作为小型产尘点位的独立除尘单元使用，比如焊接工位、小型粉料投料口的局部除尘，也可作为大型中央除尘系统的前置预处理段，搭配布袋除尘器或滤筒除尘器使用，在粉体加工行业还可用于气力输送过程中的物料回收，减少成品粉料的损耗。结构设计上充分考虑了加工制造的可行性，所有曲面段均采用圆弧顺滑过渡，没有过小的折弯半径，不管是采用钢板卷制焊接还是钣金折弯成型都能顺利加工，壁厚可根据处理粉尘的磨琢性灵活调整，处理石英砂、矿粉等磨琢性强的粉尘时可适当增加壁面厚度，或在易冲刷部位加装耐磨衬板，处理木粉、塑料粉等磨琢性较低的粉尘时可采用较薄的板材降低设备自重。

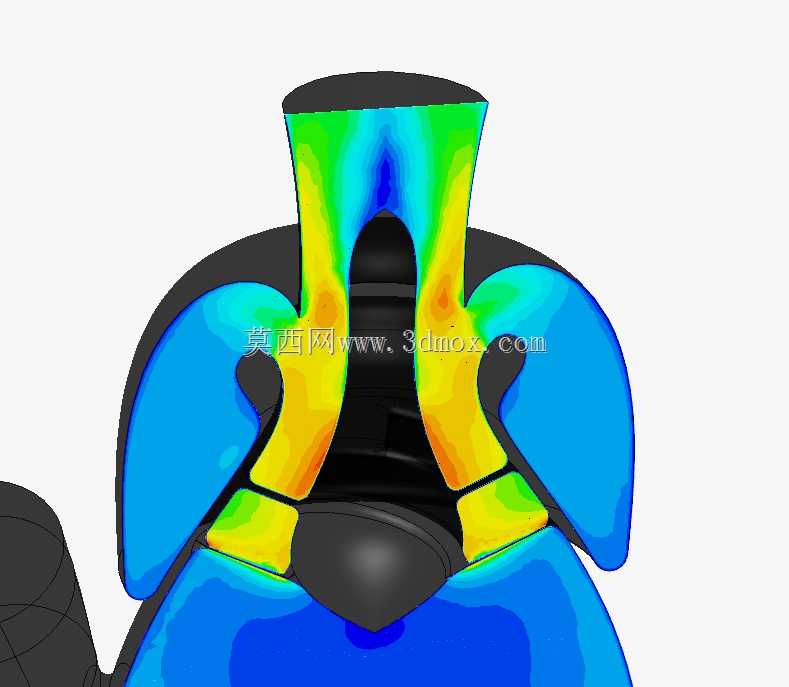

　　内部流场经过仿真验证，气流在腔体内的运行轨迹平滑，没有出现明显的局部涡流区和短路流问题，避免了常规旋风分离器常见的上灰环、下灰环导致的粉尘返混现象，分离后的洁净气流从顶部排气口排出时的粉尘携带量大幅降低，能有效减少后端精过滤单元的粉尘负荷。设备整体没有运动部件，运行过程中无需额外的维护操作，仅需定期检查下部卸灰装置的密封性，以及排尘口的积灰情况即可，运行可靠性远高于带运动部件的除尘设备，适合在长时间连续运行的工业生产场景中使用。
