可串联堆叠式高压离心泵叶轮结构

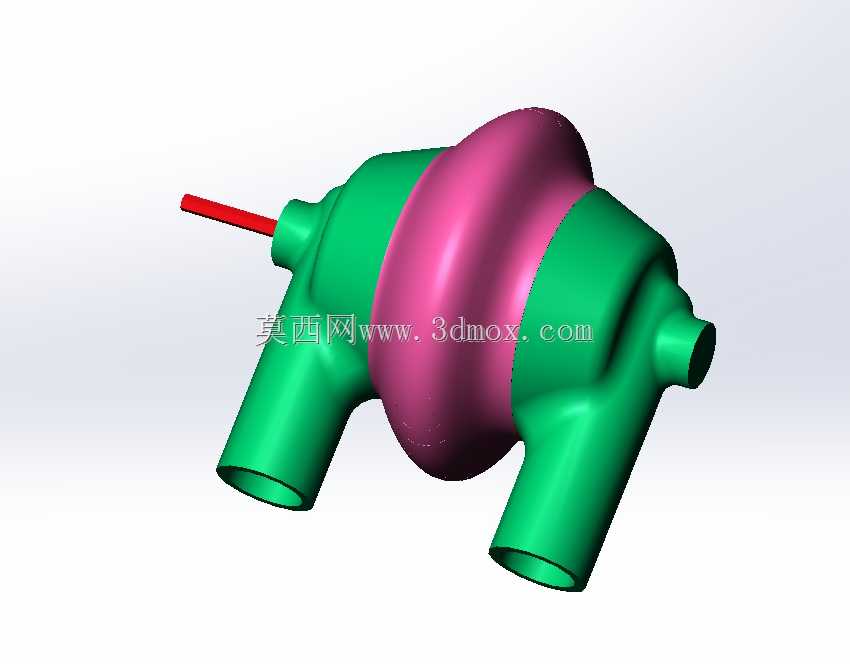

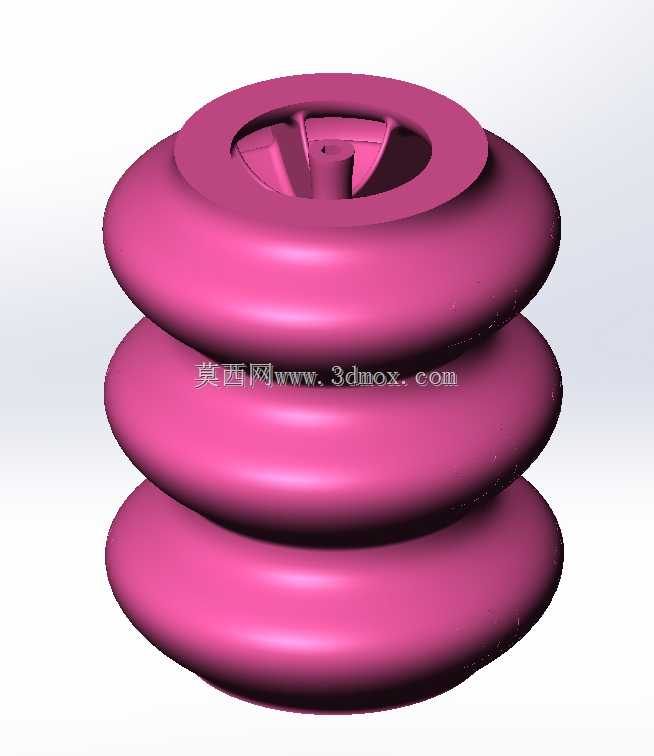

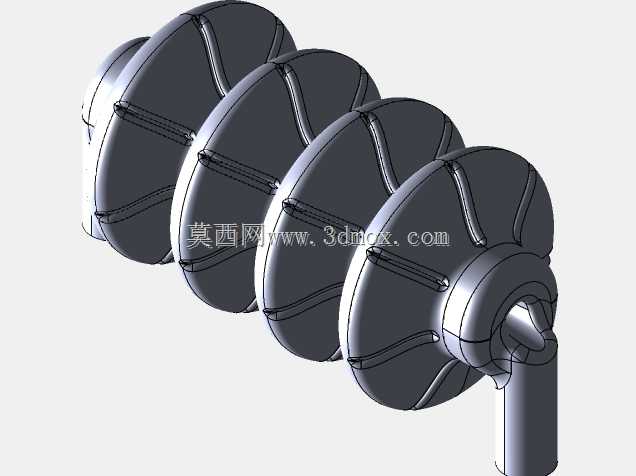

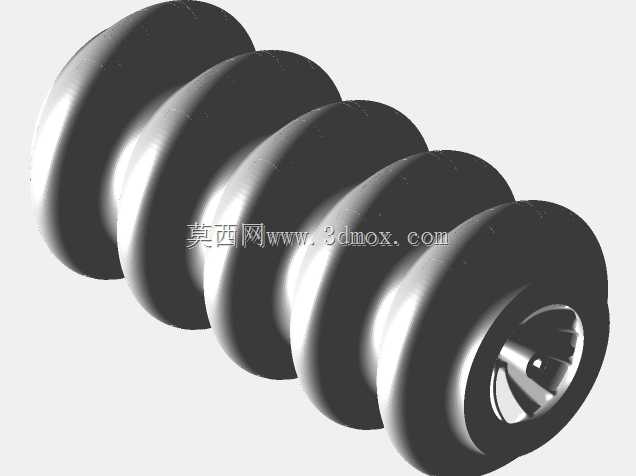

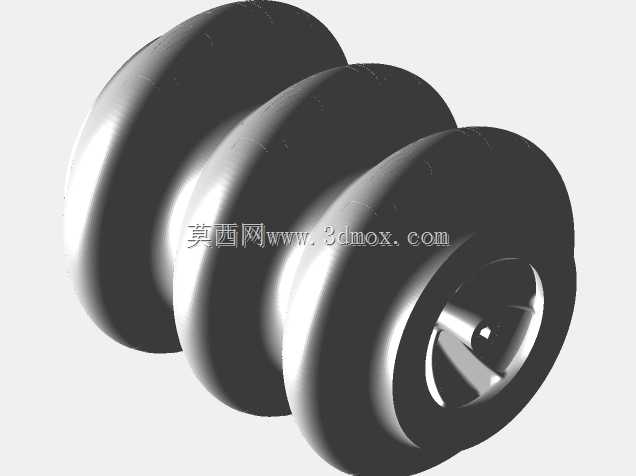

　　在流体增压输送的工程场景中，单级离心泵的输出压力往往存在上限，面对高层供水、工业高压循环、长距离流体输送这类需要更高压头的工况，多级串联的泵组结构是常用的解决方案，本次呈现的过流部件结构，正是针对可串联堆叠使用场景设计的单级泵叶轮腔体结构。从实际应用角度出发，这类结构最核心的设计逻辑，就是支持同规格单元首尾依次拼接，每一级单元都可以对流体进行一次增压，串联的级数越多，最终能够输出的流体压力就越高，相比定制化的整体多级泵结构，这种模块化的单元设计，在小批量特殊工况适配、现场灵活调整压头参数的场景下，具备更强的适配性，不需要重新开模制作整体泵壳，只需要根据需要的压头增减串联的单元数量，就能快速匹配不同的工况压力需求。

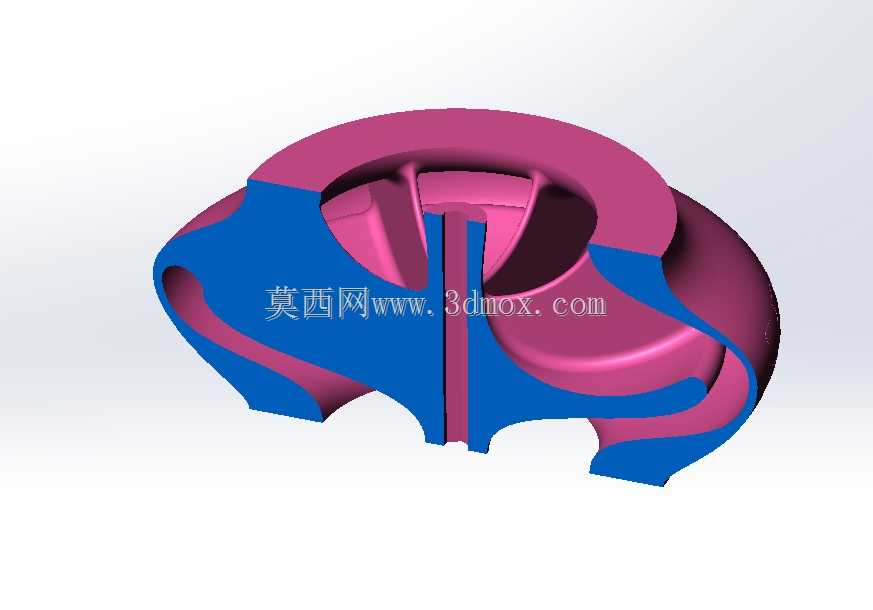

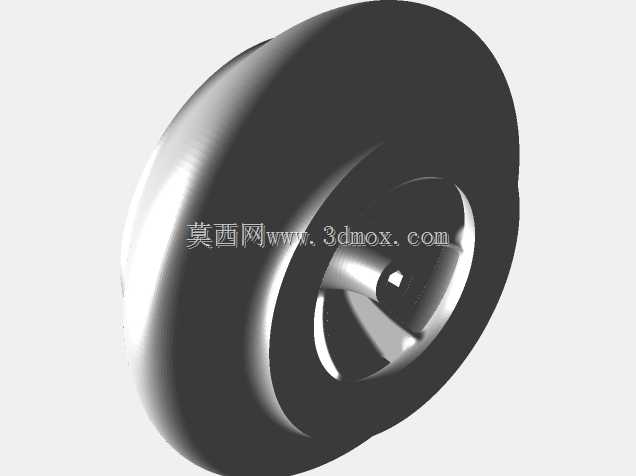

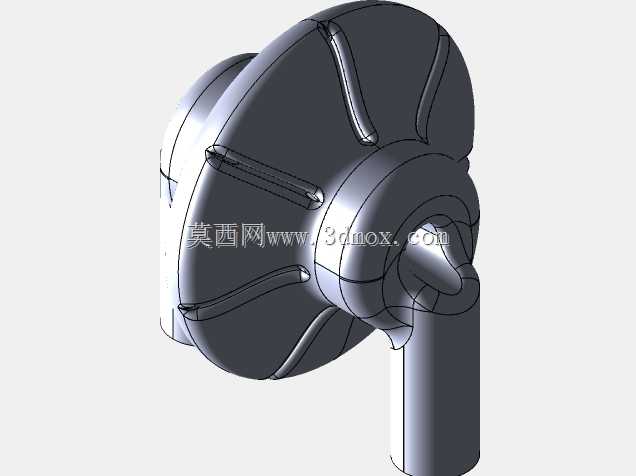

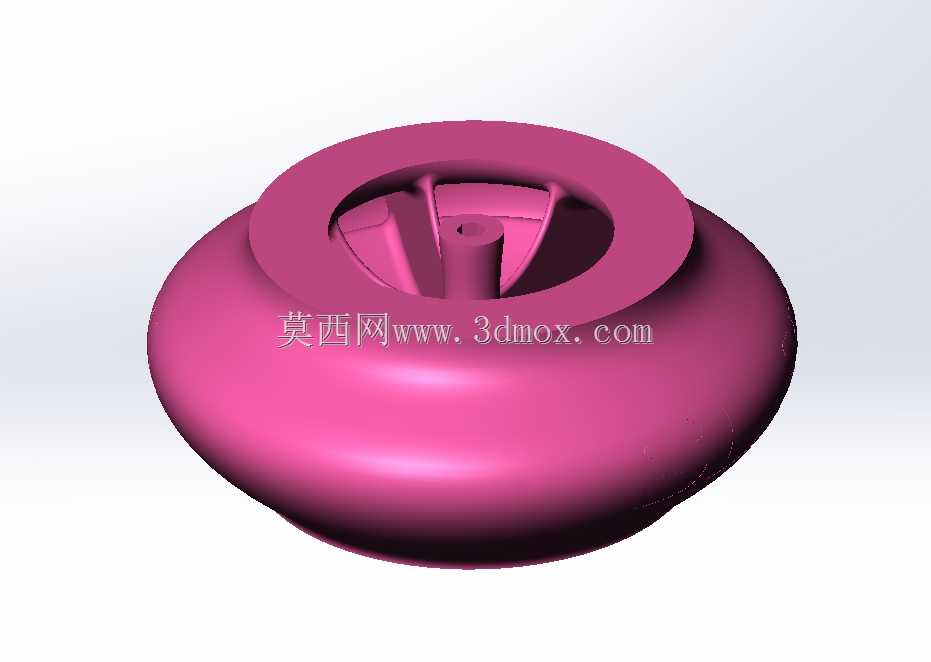

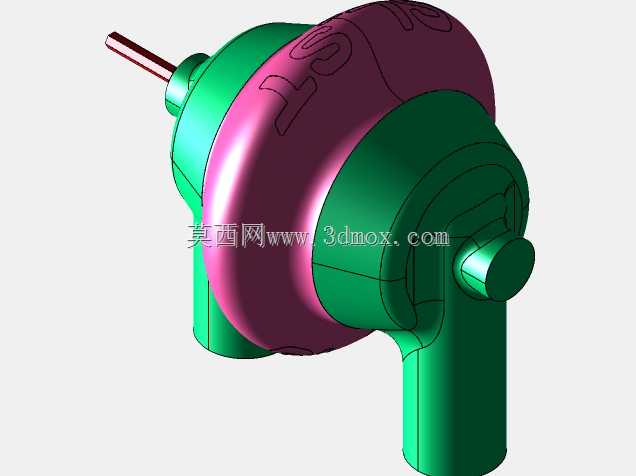

　　从结构本身来看，整体采用圆盘式的对称回转外形，外侧的弧形流道外壁做了平滑的曲面过渡，这种设计一方面是为了匹配流体在叶轮离心作用下的流动轨迹，减少流体在腔体内的沿程阻力损失，另一方面圆盘式的外形也更便于单元之间的对接安装，相邻单元的端面可以直接贴合密封，不需要额外设计复杂的对接法兰结构，只需要在端面预留密封槽安装密封圈，就能实现级间的流体密封，避免高压流体从级间缝隙泄漏。中心位置的凸台结构是叶轮的安装定位基准，设计时预留了和泵轴配合的安装孔位，凸台的高度刚好可以对叶轮进行轴向限位，避免叶轮在高速旋转时出现轴向窜动，影响泵的运行稳定性。

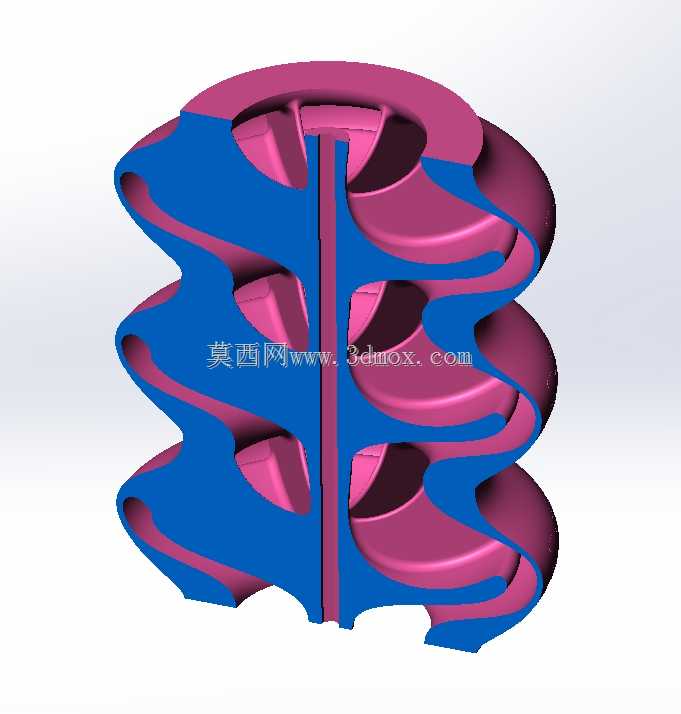

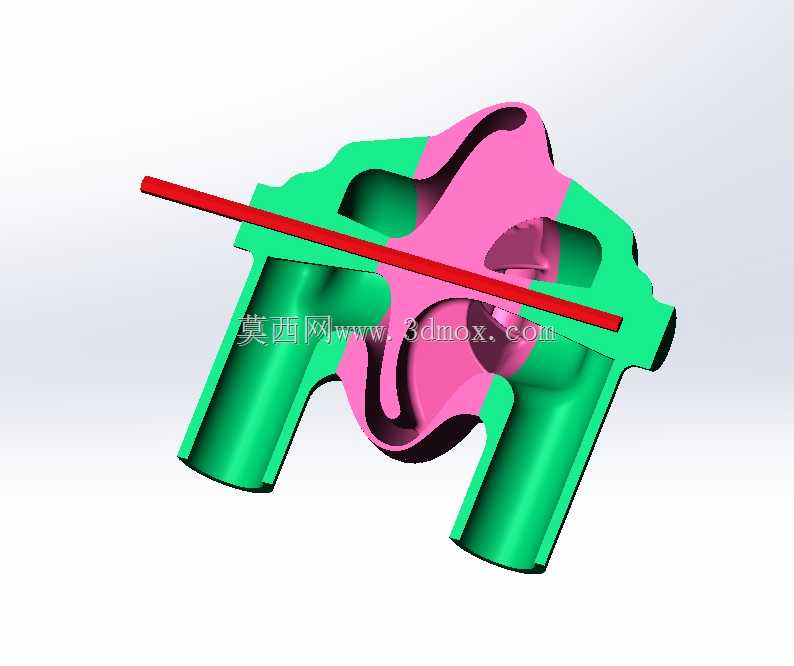

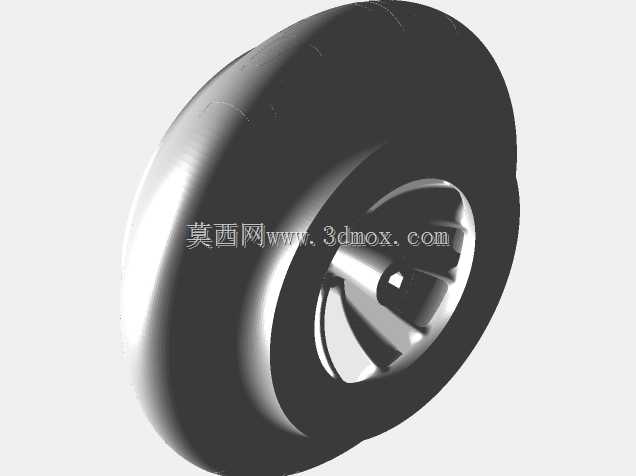

　　叶轮区域的叶片采用径向直叶片的基础构型，这种构型的优势在于结构简单，加工难度低，对于小流量高压力的工况适配性更好，流体进入叶轮中心区域后，会在高速旋转的叶片带动下获得离心动能，顺着叶片之间的流道向外缘流动，进入腔体外侧的环形压水室，将动能转化为压力能之后，再顺着级间的流道进入下一级单元的叶轮入口，完成下一级的增压过程。设计这类结构的时候，需要重点控制流道的表面粗糙度，尤其是叶片表面和腔体内壁的光滑程度，粗糙的表面会加剧流体的湍流损耗，降低泵的整体效率，严重时还会在局部产生涡流，引发泵体振动和噪音，因此建模时所有流道曲面都做了连续曲率过渡，没有出现锐角或者突变的台阶结构，尽可能降低流体流动的阻力。

　　关于安装边界的考量，这类单元结构的外径尺寸需要和配套的泵筒内径保持严格的公差配合，通常采用H7/h6的间隙配合，既保证单元可以顺利装入泵筒，又不会出现过大的间隙导致流体旁通泄漏。轴向尺寸的设计需要预留密封件的压缩量，每一级单元的轴向长度公差需要控制在0.1mm以内，避免多单元串联之后累计公差过大，导致叶轮和泵轴的定位出现偏差，出现叶轮擦碰泵壳的问题。中心安装孔和泵轴的配合需要考虑传动扭矩的需求，通常会采用键连接的方式传递扭矩，建模时需要在中心凸台位置预留键槽的位置，键槽的尺寸需要符合对应轴径的标准规范，避免出现应力集中导致的轴或者叶轮断裂问题。

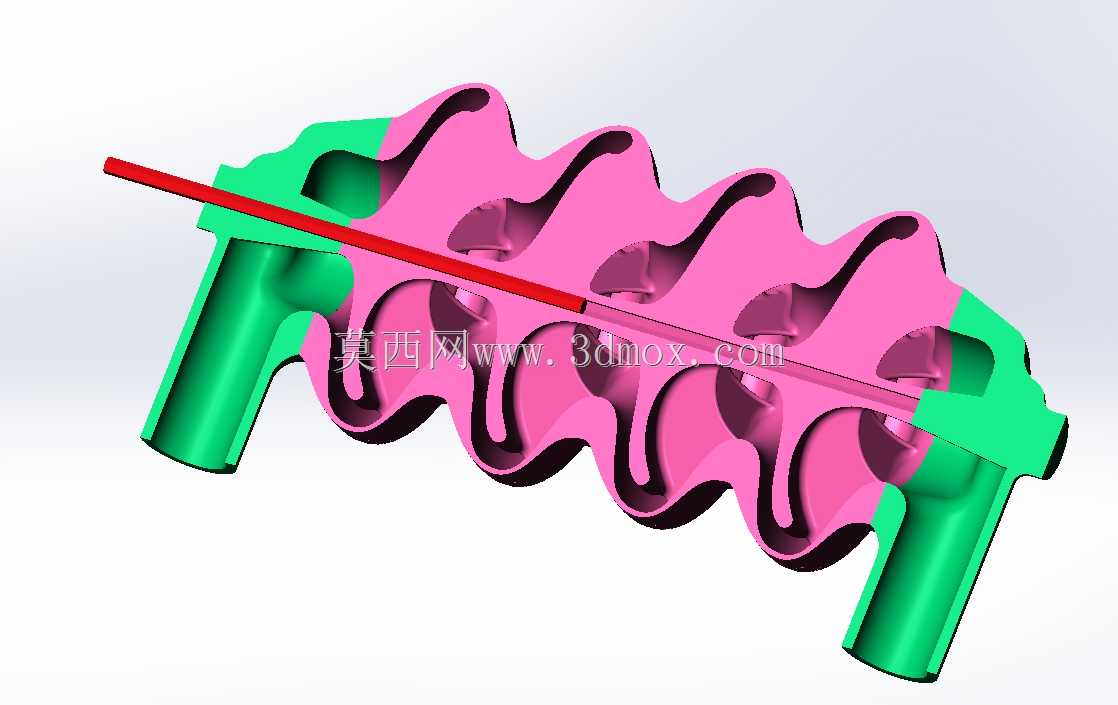

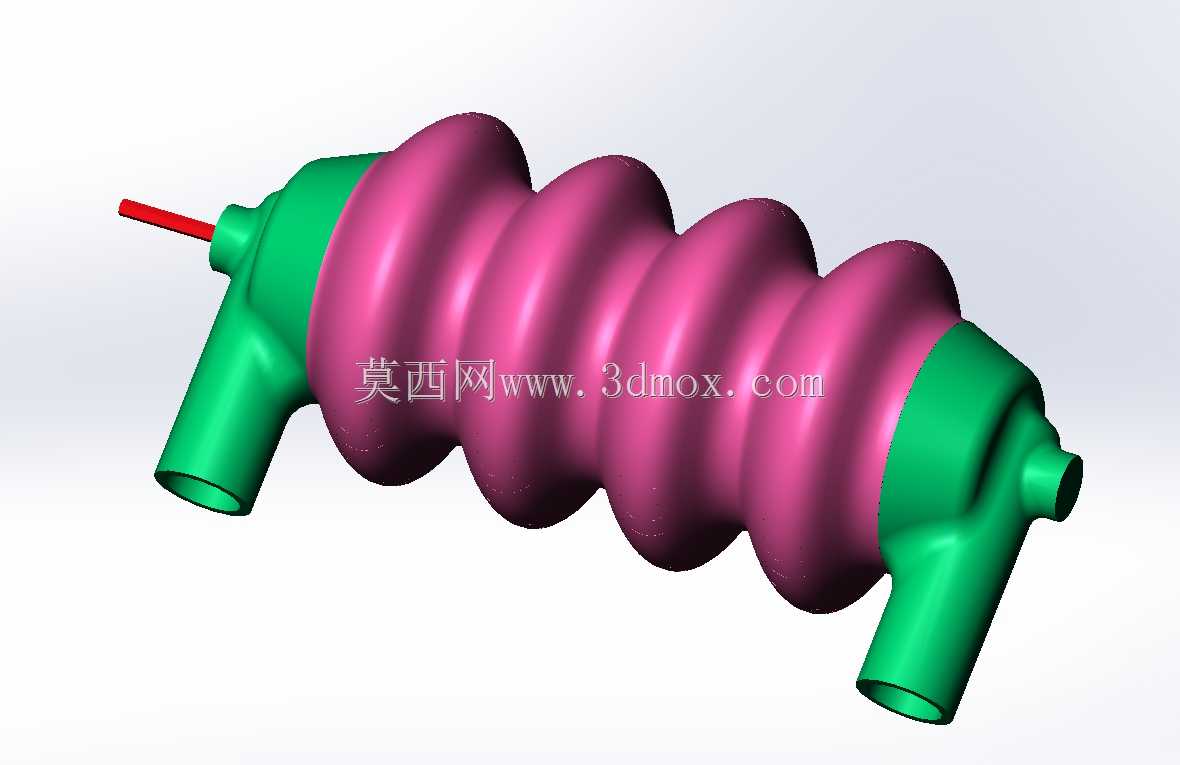

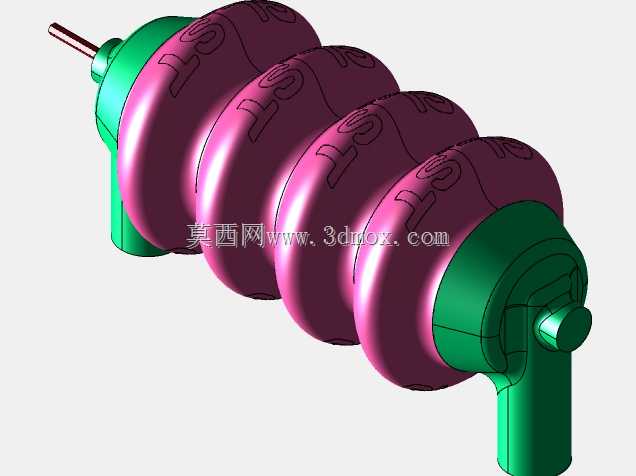

　　在实际的工程使用中，这类模块化的串联泵结构，经常被用在空间受限但需要高压输出的场景，比如井下的排水作业、小型设备的高压供水系统，相比传统的整体多级泵，这种结构的维护成本更低，当某一级的叶轮或者腔体出现磨损损坏时，只需要单独更换对应的单元即可，不需要将整个泵体全部报废。设计过程中也需要考虑级间的流道对中问题，每一级的压水室出口需要和下一级的叶轮入口精准对齐，否则会导致流体进入下一级时出现冲击，大幅降低泵的效率，因此在单元的对接端面上会设计定位止口，保证相邻单元装配之后的同轴度误差控制在0.05mm以内，确保流道的顺畅对接。另外，针对高压工况的受力情况，腔体的壁厚需要根据额定工作压力做强度校核，尤其是外缘的弧形区域，是承压最高的位置，需要保证足够的壁厚来承受流体的压力，避免运行过程中出现腔体变形甚至破裂的问题，通常会根据材料的许用应力，结合额定压力的1.5倍安全系数来计算最小壁厚，确保结构的运行可靠性。
