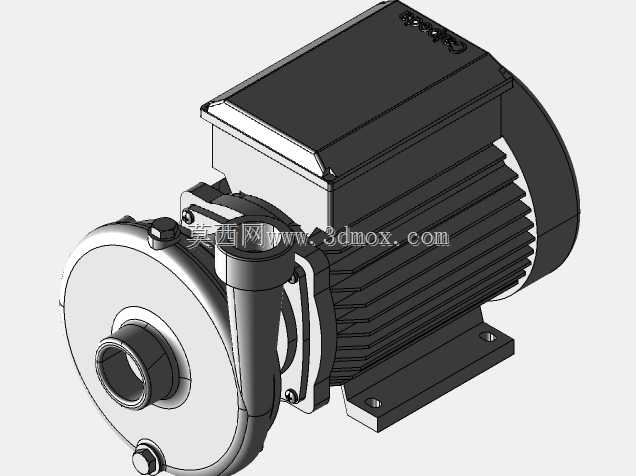

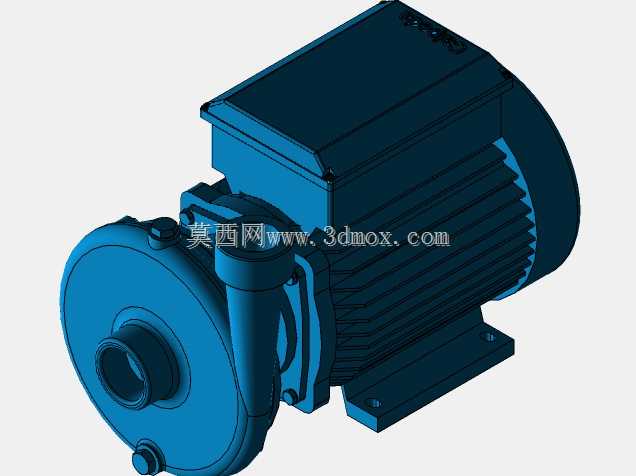

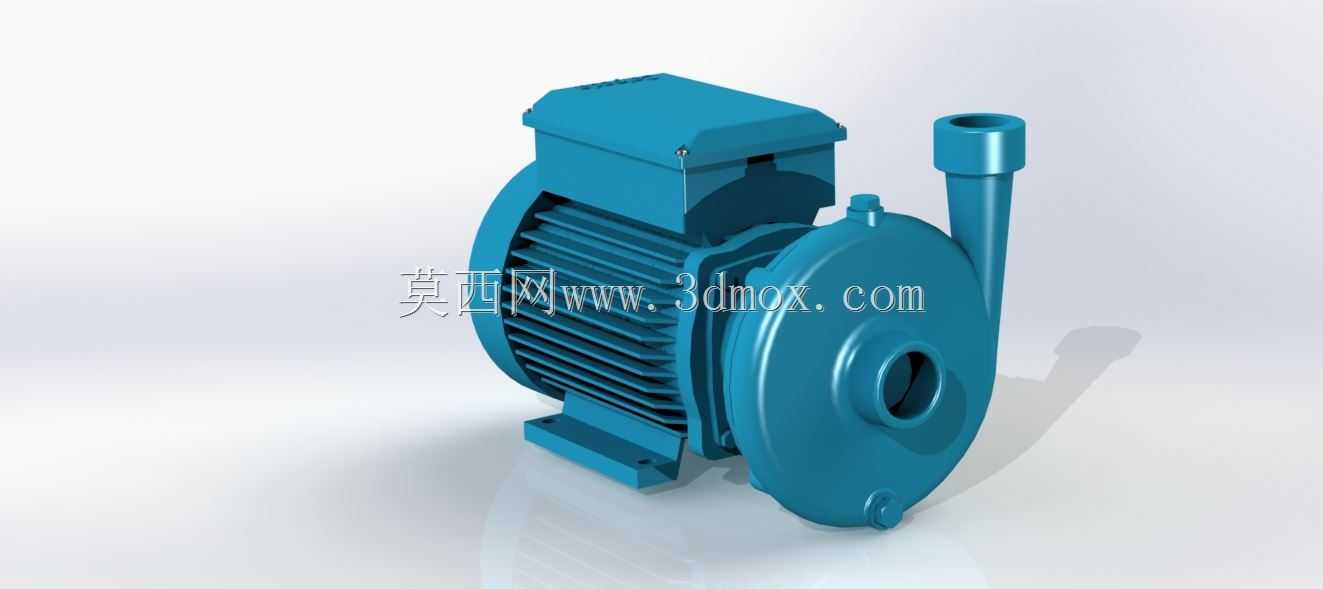

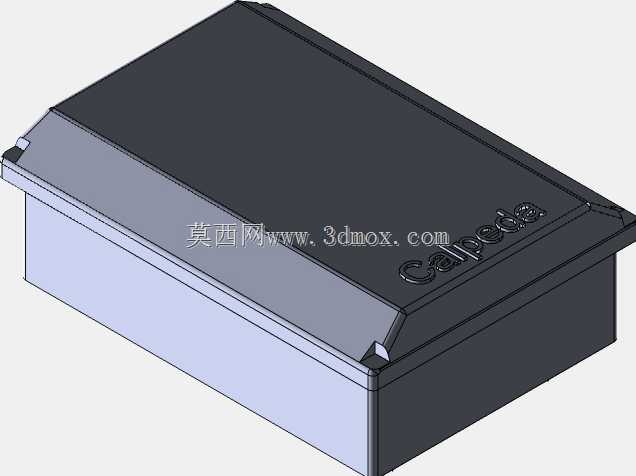

Calpeda BC22/A卧式离心泵结构设计

　　在民用供水、小型工业循环、暖通空调水系统等场景里，卧式直联离心泵是应用占比极高的流体输送设备，本次拆解的Calpeda BC22/A款泵型，属于小流量高扬程段的经典紧凑型产品，其结构设计完全围绕安装空间受限、运维频次低的使用需求展开。从实际应用场景来看，这款泵常被用于独栋住宅的自来水增压、小型中央空调的冷却水循环、小型加工设备的冷却液输送、园林喷灌系统的压力供给，也可配套在小型净水设备、换热机组中作为动力核心，适配输送清水或物理化学性质与水接近的无颗粒杂质流体，常规输送介质温度上限适配民用及常规工业场景的非高温工况，避免了高温密封的额外成本。

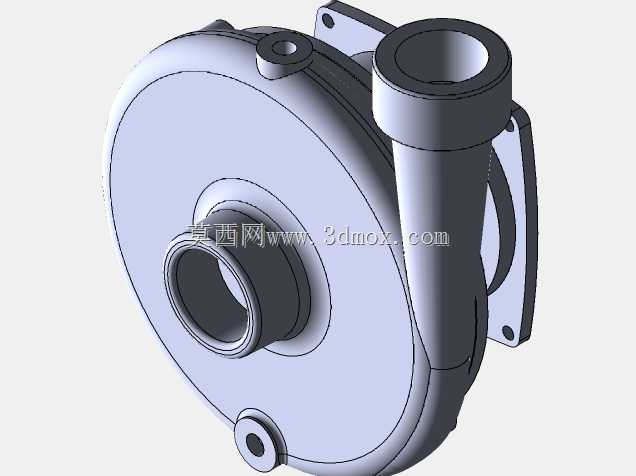

　　从功能特性来看，该泵采用电机与泵体直联共轴的结构设计，取消了传统联轴器传动的冗余结构，既缩小了整机的轴向安装尺寸，也消除了联轴器对中偏差带来的振动、磨损问题，降低了日常运维的调整工作量。泵体部分采用单级单吸蜗壳式结构，叶轮为闭式离心叶轮，流道经过水力优化，在小流量工况下能保持较高的运行效率，同时降低气蚀发生的概率，适配入口压力偏低的供水场景。泵的进出口采用标准管螺纹连接，无需额外焊接法兰，现场安装时直接对接管路即可，大幅缩短了现场施工的周期，进出口的方向设计为轴向进水、径向出水，符合常规管路排布的习惯，减少管路弯头的使用数量，降低管路沿程阻力损失。

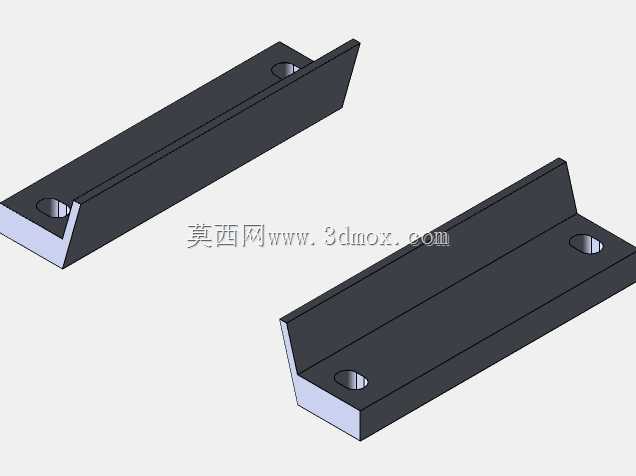

　　从设计思路层面拆解，这款泵的结构布局优先考虑了紧凑性与可靠性的平衡：电机部分采用标准风冷式异步电机的外壳结构，外壳的散热筋沿轴向均匀排布，在泵运行时，电机尾部的风叶随轴转动，带动空气沿散热筋轴向流动，带走电机运行产生的热量，即使在密闭的设备间内，也能保证电机温升在允许范围内，避免过热烧毁。泵体与电机的连接采用标准的止口配合定位，装配时无需反复调整同轴度，连接螺栓均匀排布在连接法兰的圆周上，保证连接刚度，避免运行过程中连接面出现偏移导致的泄漏。机械密封采用集装式结构，更换时无需拆解整个泵体，只需拆下泵壳即可完成密封件的更换，大幅降低了后期运维的难度与时间成本。泵的底座采用一体式铸造支脚，支脚的安装孔位经过载荷校核，两个支脚分别承载电机端与泵体端的重量，安装时通过膨胀螺栓固定在混凝土基础或设备机架上，支脚的接触面经过铣削加工，保证安装时泵轴处于水平状态，避免因安装倾斜导致的轴承偏磨、密封面受力不均泄漏问题。

　　从外形尺寸与安装边界来看，这款泵的整机轴向长度控制在紧凑型区间，径向尺寸以电机外壳的最大外径为边界，安装时需要预留的操作空间主要集中在泵体侧，用于日常检查密封泄漏情况、更换密封件，电机尾部需要预留一定的散热空间，避免风叶进风受阻影响散热效果。安装基础的平面度需要控制在常规设备安装要求范围内，泵的进出口管路需要设置独立的支撑结构，避免管路重量直接作用在泵体上，导致泵壳受力变形、轴系偏移。在管路设计时，泵的入口管路需要避免出现向上的凸起弯管，防止气塞形成影响泵的吸水性能，出口管路建议设置阀门与压力表，方便调试时调节运行工况、监测运行压力。

　　从结构细节来看，叶轮与轴的连接采用键传动加锁紧螺母的固定方式，保证叶轮与轴同步转动，不会出现松动打滑的问题，叶轮与泵壳之间的密封口环采用耐磨材质，口环与叶轮的间隙控制在合理范围内，既减少容积损失提升效率，也避免叶轮与泵壳直接摩擦导致的部件损坏。轴承采用密封式深沟球轴承，出厂时已经预填润滑脂，整个生命周期内无需额外加注润滑脂，减少了日常维护的工作量，轴承的选型经过载荷校核，能够承受泵运行时产生的径向力与少量轴向力，保证轴系运行的稳定性。泵体的放水螺塞设置在蜗壳的最低位置，冬季停机时可以拧开螺塞排空泵内残留的液体，避免低温冻裂泵壳，这个细节设计对于北方无采暖的安装场景尤为实用。
