俄标三芯方形法兰航空电连接器

　　这款俄标三芯方形法兰安装电连接器，是严苛工业环境下信号与小功率电能传输的常用互联部件，常见于俄系工控设备、轨道交通车载装置、野外作业通讯基站、老旧进口机电设备的维修替换场景，也可用于特种试验设备的舱体布线接口，承担设备内部模块与外部线缆之间的可拆卸电气连接功能，既可以在设备组装阶段完成模块化布线的快速对接，也能在后期运维时实现故障部件的快速插拔更换，无需拆解整段线缆，大幅降低现场维护的作业难度。

　　从结构设计逻辑来看，该连接器采用公端针式插座结构，接触件为三根镀金插针，镀金层可有效降低接触电阻，同时提升抗腐蚀抗氧化能力，适配长期在温湿度波动较大、存在轻度盐雾或油污的工业场景使用，插针根部做了绝缘台阶隔离，避免插针歪斜时出现极间短路风险。外壳主体采用金属材质加工，外表面做黑色氧化处理，既具备足够的结构强度抵御安装与使用过程中的磕碰，也能实现基础的电磁屏蔽效果，减少外界电磁干扰对传输信号的影响，外壳外侧加工有连续外螺纹，用于和对接端的连接螺帽旋合锁紧，对接后可实现可靠的轴向固定，避免设备振动工况下出现连接松脱、接触不良的问题。

　　安装端采用方形法兰结构，法兰四个角预留沉头安装孔，安装时可从法兰正面穿入沉头螺钉，将插座固定在设备舱壁或安装面板上，沉头孔设计可保证螺钉安装后头部不突出法兰表面，避免和对接端的螺帽产生结构干涉，法兰与安装面贴合的一侧可根据使用需求加装密封橡胶圈，实现IP65及以上等级的面板密封，防止外界水汽、粉尘从安装缝隙进入设备内部。法兰盘的方形轮廓相比圆形法兰具备更好的防转特性，安装拧紧过程中插座不会随螺钉扭矩发生转动，对位精度更易控制。

　　从安装边界尺寸来看，该连接器法兰对角线尺寸适配常见的20mm间距安装孔位，法兰厚度控制在3mm左右，安装后突出面板的筒体部分长度约为18mm，外螺纹公称直径适配18mm规格的连接螺帽，插针伸出绝缘端面的长度为4mm，对接时插针先接触导通，外壳屏蔽层随后完成搭接，符合电连接器“先接地后接信号”的安全设计规范。筒体部分的外螺纹根部加工有退刀槽，保证连接螺帽可以完全旋合到位，不会出现螺帽卡滞在螺纹末端的问题。

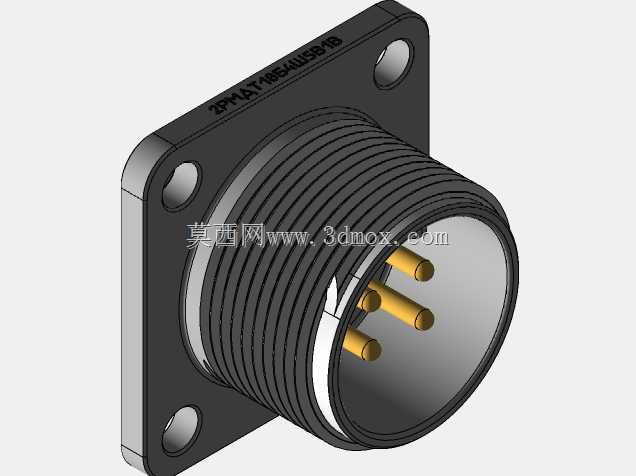

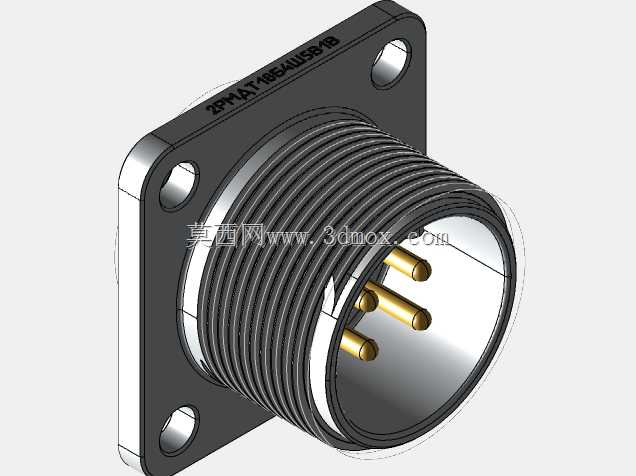

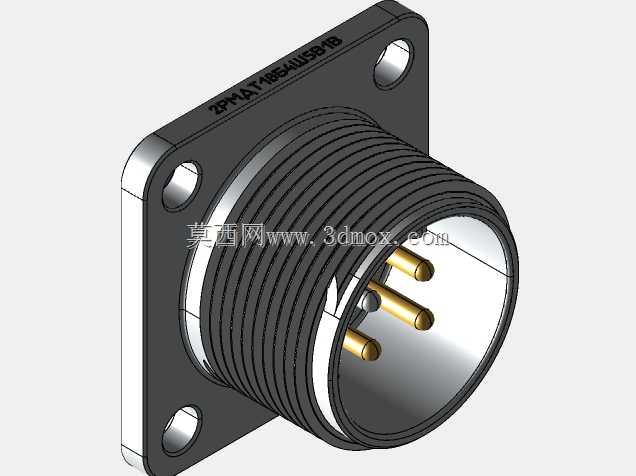

　　建模过程中，对插针的圆角过渡、法兰安装孔的沉头锥度、外螺纹的牙型轮廓都做了还原，绝缘基座与金属外壳的配合间隙控制在0.1mm以内，既符合实际零件的装配公差要求，也能在三维装配干涉检查时准确模拟真实的装配状态。接触件的排布采用等边三角形布局，三根插针中心距均等，具备防呆特性，错位状态下无法完成对接，可避免现场接线时出现极性接反的问题。绝缘基座采用耐高温热固性塑料材质建模还原，基座与金属外壳之间采用滚花压装结构，保证绝缘部分不会在插拔力作用下出现轴向窜动。

　　在实际选型应用中，该款连接器额定电流可适配5A以内的交流或直流回路，接触电阻不超过5毫欧，绝缘电阻在常态下不小于1000兆欧，可在-60℃到125℃的环境温度区间内稳定工作，适配高海拔、低温野外等特殊作业场景的使用需求。建模时还原的所有结构尺寸，均可直接用于设备面板的开孔设计、安装支架的结构适配，以及布线过程中的线缆弯曲半径校核，避免设计阶段出现尺寸 mismatch 导致的装配返工问题。
