弯角式航空插头尾部线缆防护结构

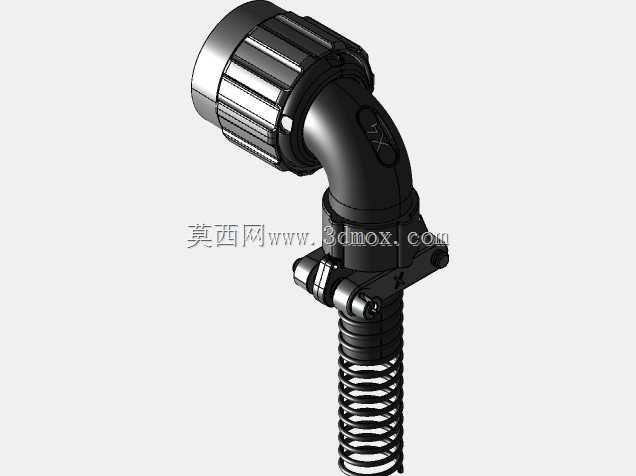

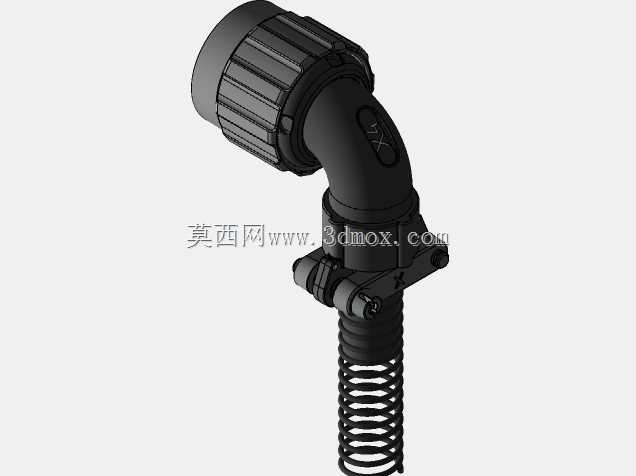

　　在工业通讯、设备电控布线场景中，经常会遇到线缆需要从设备侧方90度引出的安装需求，直式航空插头在这类场景下会占用过多垂直方向空间，同时线缆弯折半径过小容易导致线芯断裂、屏蔽层破损，长期受振动影响还会出现接头松脱、接触不良的问题，这款弯角式连接器尾部结构正是针对这类布线痛点设计的。从结构设计来看，接头端采用多棱面防滑滚花锁紧套，表面的竖向防滑槽深度控制在0.8mm，既保证徒手拧紧时的摩擦力足够，又不会因为棱边过于尖锐划伤操作人员手部，锁紧套和弯角主体之间预留了0.2mm的配合间隙，内置丁腈橡胶密封圈，在接头插合锁紧后能达到IP67级的防护效果，可适应车间多粉尘、偶尔有切削液飞溅的工况。弯角过渡段采用大圆弧流线型设计，

　　内部过线孔的弯折半径达到线缆外径的6倍，完全满足常规多芯屏蔽通讯线缆的最小弯曲半径要求，避免线缆在接头内部出现硬折，减少信号传输过程中的阻抗突变点，保障通讯信号的稳定性。尾部的弹簧防护段采用等节距螺旋结构，弹簧丝直径1.2mm，自然状态下长度为45mm，可承受±30度的线缆摆动角度，当设备运行过程中线缆受到拉扯、摆动外力时，弹簧段会率先吸收形变应力，避免应力直接传递到接头插合位置导致针脚虚接。弹簧和弯角主体之间设置了分体式线缆夹座，通过两侧的卡扣结构锁紧，夹座内部有适配不同线径的橡胶压线套，可根据实际使用的线缆外径选择对应规格的压线套，拧紧后既能固定线缆防止拉扯时线芯和针脚脱焊，又能在线缆和夹座之间形成密封，阻挡粉尘、

　　水汽从尾部进入接头内部。安装边界方面，这款弯角接头在设备面板安装完成后，垂直于面板方向的突出高度仅为32mm，相比直式接头加弯头转接线的方案节省了近40%的安装空间，特别适合安装在设备侧方走线槽空间有限、设备门体和内壁间距较小的场景，比如机床操作面板侧方的通讯接口、工业机器人手臂末端的传感器接线口、移动通讯基站设备的侧出线端口等位置。在实际选型应用时，需要注意接头前端的插合面尺寸和对应插座的匹配性，尾部弹簧段的最大外径为18mm，布线时需要在接头尾部预留至少20mm的径向空间，避免弹簧在形变过程中和周边的线槽、结构件发生干涉。夹座的卡扣结构设计为快拆式，无需专用工具即可徒手拆开，现场布线时可以先完成线缆和针脚的焊接，

　　再将线缆穿入接头主体，最后扣合压线夹座，相比传统的螺纹压紧式尾部接头，现场装配效率能提升近60%，也方便后期运维时拆开检查线缆连接状态。锁紧套的内部螺纹采用标准公制细牙螺纹，和同规格的常规直式航空插头插座完全通用，不需要额外定制配套插座，现有设备改造时可以直接替换原有直式接头，不需要改动设备面板的安装孔位，降低改造成本。弯角主体的材质采用增强尼龙66加30%玻纤填充，抗拉强度达到120MPa，可承受15N·m的锁紧扭矩而不会出现开裂，表面做了哑光抗紫外线处理，在户外通讯设备上使用时也能耐受长期的日光照射，不会出现材质变脆、开裂的问题。内部过线孔的内壁做了倒圆角光滑处理，没有尖锐的合模线毛刺，穿线时不会划伤线缆的外绝缘层，避免长期使用后绝缘层破损导致的短路风险。弹簧的两端都做了磨平处理，和弯角主体、压线夹座的接触端面平整，不会出现弹簧端部刮擦线缆外皮的情况，弹簧表面做了镀锌钝化处理，盐雾测试时间达到72小时，可适应潮湿、有轻度腐蚀的工业环境。
