俄标PC32TB多芯圆形航空电连接器

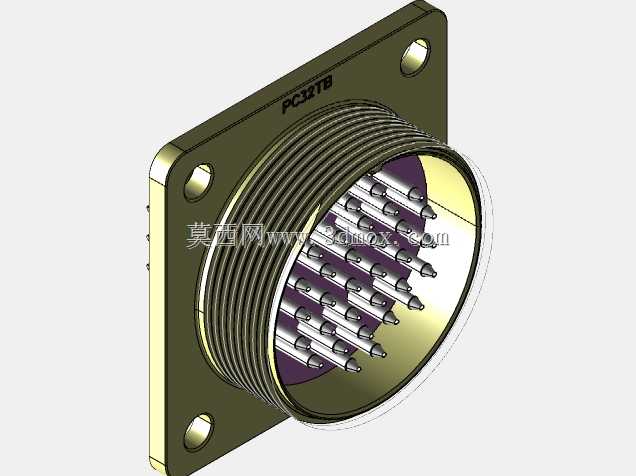

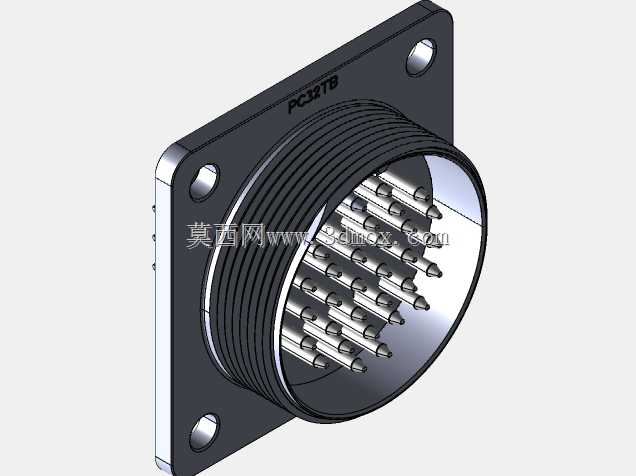

　　这款俄标PC32TB圆形电连接器，是机载、车载通讯设备内部信号互联场景里的常用接插部件，主要承担多通道低频控制信号、小功率供电回路的物理连接与信号传输职能，在严苛振动、温变环境下仍能维持稳定的接触导通性能，避免信号中断或接触电阻异常升高的问题。从结构设计来看，产品采用方形法兰盘安装形式，法兰盘上预留两个对称的光孔安装位，安装时可通过M规格的紧固螺钉直接固定在设备舱壁、设备面板的预制安装孔位上，安装边界清晰，法兰盘外缘到插针端面的轴向伸出长度适配常规设备面板的安装厚度，不会出现安装后连接器与内部走线干涉的问题。接触端采用32芯插针阵列排布，插针采用铜合金基材表面镀金处理，接触电阻低且耐磨损，

　　插合时每根插针与适配插座的插孔采用弹性接触结构，抗振动冲击性能优异，不会因设备运行过程中的持续振动出现瞬断问题。外壳采用军绿色钝化处理的金属壳体，壳体外侧带有外螺纹结构，插合完成后可通过连接螺帽与插座侧的螺纹锁紧，实现连接副的轴向固定，同时金属壳体可提供连续的电磁屏蔽通路，降低外界电磁干扰对内部传输信号的影响，适配通讯设备对电磁兼容性的严苛要求。设计过程中，插针的排布间距严格遵循俄标连接器的尺寸规范，相邻插针之间的绝缘间距满足工频耐压要求，绝缘基座采用耐高温热固性工程塑料模压成型，可在宽温域范围内维持绝缘性能与结构强度，不会因长期受热出现绝缘件变形导致插针移位的问题。壳体与绝缘基座之间采用过盈压装加卡簧限位的固定方式，

　　避免在插拔过程中绝缘基座受轴向力出现窜动，保证插针的位置度始终符合适配要求，降低插合时插针弯折、顶偏的失效风险。在实际工程应用中，这类连接器多用于通讯电台、信号处理机柜、机载通讯终端的内部线缆连接，相比普通矩形连接器，圆形结构的受力更均匀，在频繁插拔或受外力拉扯时，应力可均匀分布在整个壳体圆周上，不会出现局部应力集中导致的壳体开裂问题。法兰安装面设计有密封槽位，安装时可加装橡胶密封圈，实现面板安装处的IP65级密封防护，避免户外使用时雨水、粉尘从安装缝隙进入设备内部。插针端的焊杯结构适配常规线径的导线压接或焊接，焊杯深度足够，焊接时焊锡可充分浸润导线与插针端部，保证焊点的机械强度与导电性能，同时绝缘基座在焊杯位置设计有防爬电凸台，

　　避免焊接后多余的焊锡流到相邻焊杯造成短路问题。建模过程中对插针的位置度公差、壳体的螺纹公差、法兰安装孔的位置公差都做了精准还原，可直接用于设备整机的布线干涉检查、安装位预留校核，也可作为接插件选型阶段的结构参考，帮助结构工程师快速确认该款连接器的安装空间需求，避免后期样机试制时出现安装干涉、连接器与周边元器件距离不足的问题。
