俄标PC50TB方形法兰多芯电连接器结构

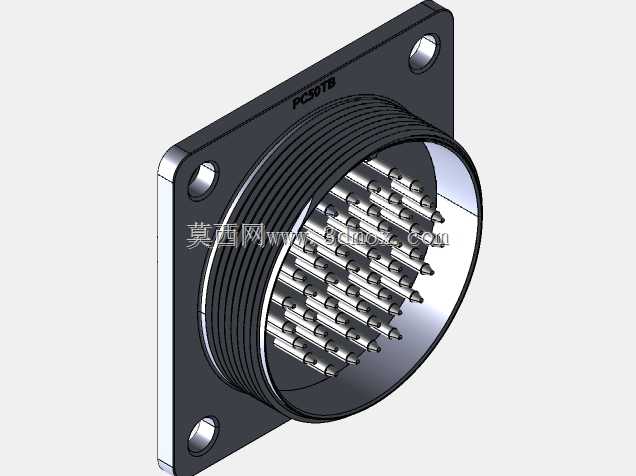

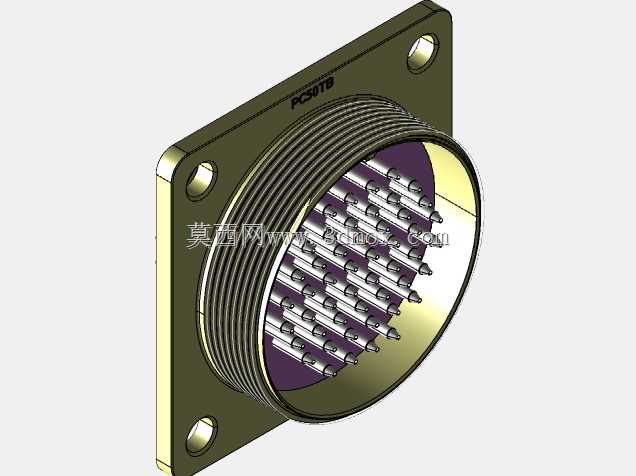

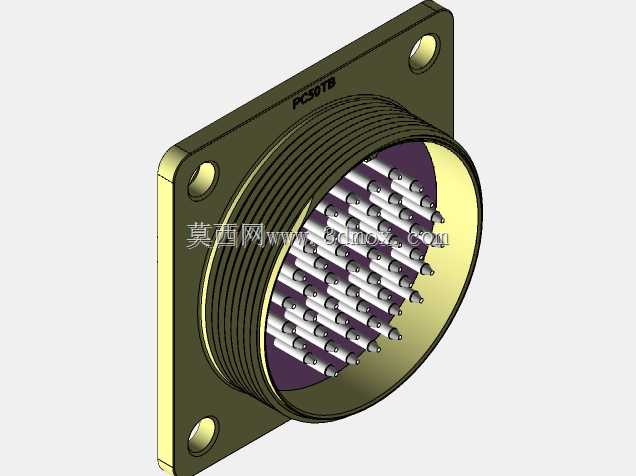

　　这款俄标PC50TB系列多芯圆形电连接器，主要面向严苛工况下的多回路信号与小功率电源传输场景，常见于工业通讯机柜、机载航电设备、重型工程机械的电控舱段、野外通讯基站的信号转接单元，也可适配测试台架的多通道信号接驳需求，解决多线路快速对接、防误插、抗振动松脱的实际工程问题。从结构设计逻辑来看，该连接器采用法兰盘穿墙安装形式，方形安装法兰上预留四个对称的光孔安装位，安装时可从舱壁外侧穿入螺栓，从舱内锁紧固定，法兰盘与安装面之间可加装密封垫片，满足IP65级别的防尘防泼溅要求，适配户外、舱内等多种安装环境。接触端采用插针式公端设计，接触件按圆周阵列排布，单排多芯的排布方式充分利用圆形壳体内部空间，在有限的外径尺寸下尽可能提升芯数密度，

　　每个插针都带有独立的绝缘基座固定，插针根部做了倒锥防脱结构，压接或焊接导线后不会因拉扯外力从基座内脱出，插针头部做了圆弧导向处理，对接时可自动导正，避免插针弯折损伤。壳体外侧加工有标准细牙外螺纹，用于和对接端的锁紧螺母旋合，对接后可实现轴向锁紧，在强振动工况下不会出现对接松脱、信号中断的问题，螺纹尾部设计有退刀槽，避免螺纹加工应力集中导致壳体开裂。壳体材质选用锌合金压铸成型，表面做军绿色导电氧化处理，既具备良好的电磁屏蔽性能，可隔绝外界电磁干扰对内部信号传输的影响，又有不错的耐盐雾腐蚀能力，适配湿热、盐雾等恶劣使用环境。绝缘基座采用耐高温热固性塑料压制，介电强度高，相邻插针之间的绝缘电阻可满足高压信号传输要求，

　　不会出现相邻芯位击穿短路的问题。从安装边界尺寸来看，方形法兰的对角安装孔距适配行业通用的俄标连接器安装开孔尺寸，不需要额外修改安装面板的开孔即可直接替换同系列旧款连接器，壳体的外螺纹长度适配不同厚度的安装舱壁，从1mm厚度的薄钣金舱壁到5mm厚度的金属安装板都可稳定固定。插针的焊接杯口深度适配0.3-0.75平方毫米的多股铜芯导线，既可以传输毫安级的传感信号，也可承载最高5A的持续工作电流，满足大部分小功率控制回路的供电需求。在实际选型使用中，该连接器的对接端带有防呆定位键，只有定位键对齐时才能完成对接，可有效避免错接不同回路的线路，降低现场接线的出错概率，对接到位后会有明显的触感反馈，施工人员不需要额外观察即可确认对接到位。

　　连接器的尾部可配套橡胶护线套，对引出的导线做弯折防护，避免导线在根部反复弯折导致线芯断裂，提升线缆组件的整体使用寿命。建模过程中对所有配合尺寸都做了公差适配，安装孔的孔径、螺纹的大径小径、插针的伸出长度、绝缘基座的配合间隙都按照实际加工公差做了偏移处理，可直接用于面板开孔设计、对接组件的干涉检查，也可用于整机布线的空间校核，帮助结构设计人员在方案阶段就确认连接器的安装空间是否充足，避免后期打样后出现装配干涉的问题。
