俄标PC10TB方形法兰7芯航空连接器

　　这款俄标PC10TB连接器属于小芯数圆形电连接器范畴，在工业通讯、机载设备、小型机电控制回路里应用十分广泛，尤其适配苏系标准的老旧设备维保、国产化替代项目，很多进口俄制工控装置、通讯终端的信号传输接口都采用该规格的连接器，用来实现控制信号、小功率电源的稳定互联。从实际使用场景来看，这类带方形法兰的插座端通常固定在设备壳体面板上，配套同系列插头完成线缆与设备本体的可拆卸连接，相比普通接线端子，它具备更好的抗振动、防误插特性，在存在一定机械冲击、温湿度波动的工业现场，能长期保持接触可靠性。

　　产品功能层面，该款为7芯插针结构，单芯额定载流可满足常规小功率信号与低压供电的传输需求，接触件采用铜合金基材加工，表面做镀覆处理降低接触电阻，避免长期使用出现氧化接触不良的问题。外壳采用金属材质加工，自带外螺纹结构用来和对接端的插头锁紧套配合，旋合后可实现可靠的机械连接，防止设备运行过程中受振动出现接插件松脱的情况，金属外壳同时具备一定的电磁屏蔽效果，能减少外界电磁干扰对内部传输信号的影响，适合在有电磁兼容要求的通讯、控制回路中使用。

　　设计思路上，这款连接器采用方形法兰盘安装结构，法兰盘上预留四个安装通孔，可通过螺钉直接固定在设备面板的预制安装位上，安装孔位对称分布，安装时不需要额外调整角度就能保证对位准确，法兰盘与设备面板贴合面可加装密封垫圈，满足基础的防尘防泼溅要求。接触件采用焊杯式接线端，尾部插针伸出法兰盘背面，接线时可直接将线缆线芯焊接在焊杯上，接线完成后可配套尾部护线套保护线缆焊接位置，避免线缆弯折导致线芯断裂。连接器插合端做了定位结构设计，插合时只有对准定位槽才能顺利对接，从结构上避免了错插导致的线路接反、针脚弯折问题。

　　从安装边界尺寸来看，该连接器法兰盘为正方形结构，四个安装孔的中心距符合俄标PC10系列连接器的统一安装规范，可直接替换同规格的老旧同型号连接器，不需要对原有设备面板的安装孔进行二次加工。插合端的外螺纹尺寸统一，可与同系列的插头端完全适配，对接后的整体插合长度控制在较小范围内，不会在设备面板外占用过多安装空间，适合内部安装空间紧凑的小型通讯设备、控制模块使用。接触件的排布采用圆周等分布局，相邻插针之间保持足够的绝缘间距，避免高压差相邻针脚之间出现爬电、击穿问题，绝缘基座采用耐温工程塑料加工，可满足常规工业环境下的耐温、绝缘要求，即使在设备内部温升较高的情况下，也不会出现绝缘性能下降、基座变形的问题。

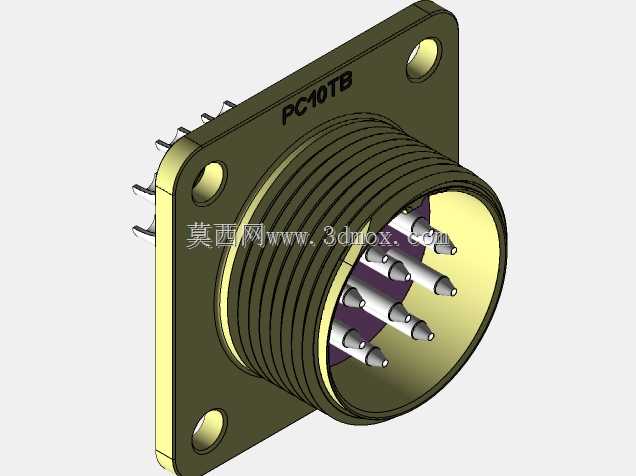

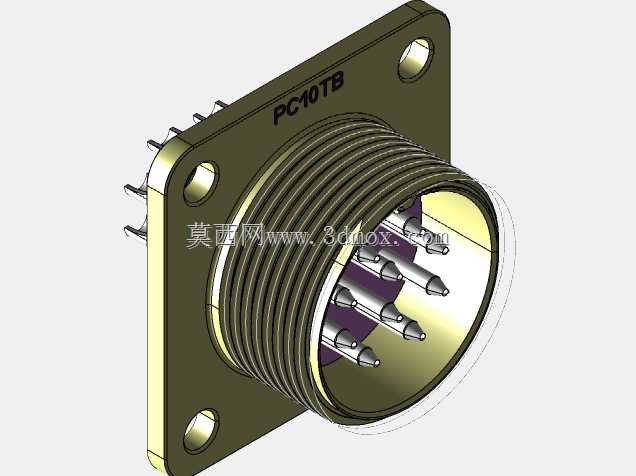

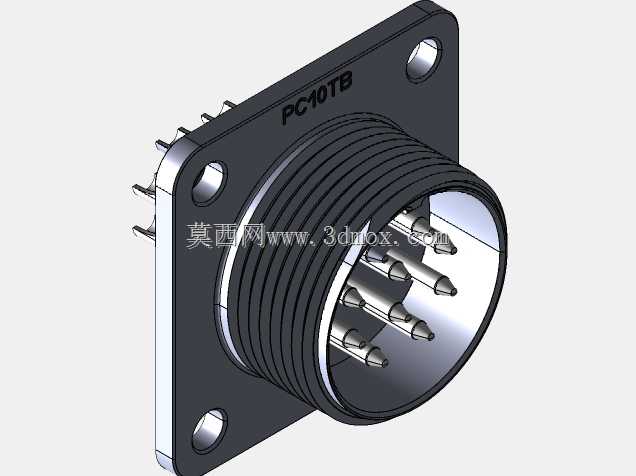

　　在实际选型应用中，这类连接器常被用在小型通讯电台、工业控制信号采集终端、俄制机电设备的信号接口位置，相比民用级的接插件，它的机械强度更高，连接锁紧结构更可靠，能适应更复杂的现场使用环境。建模过程中完整还原了法兰盘的安装孔位、外螺纹的牙型细节、内部插针的排布位置与伸出长度，以及外壳表面的标识刻印细节，模型的装配关系完全符合实物的装配逻辑，可直接用于设备面板的开孔设计、装配干涉检查，也可用于连接器相关的教学演示、结构参考。
