PC4TB方形法兰三芯射频同轴连接器

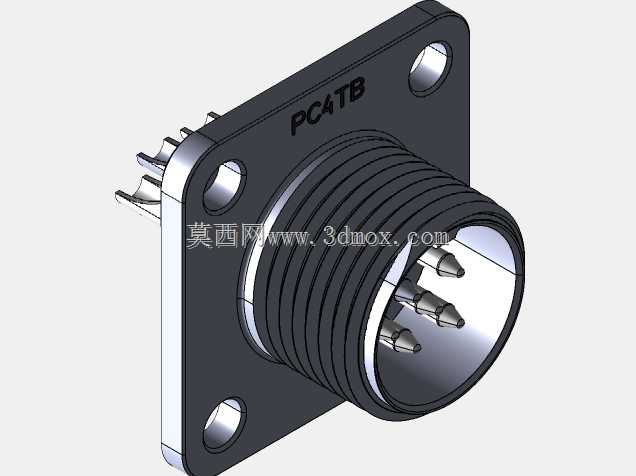

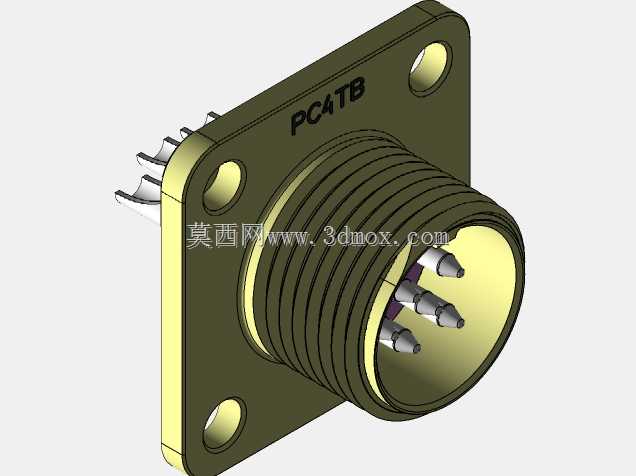

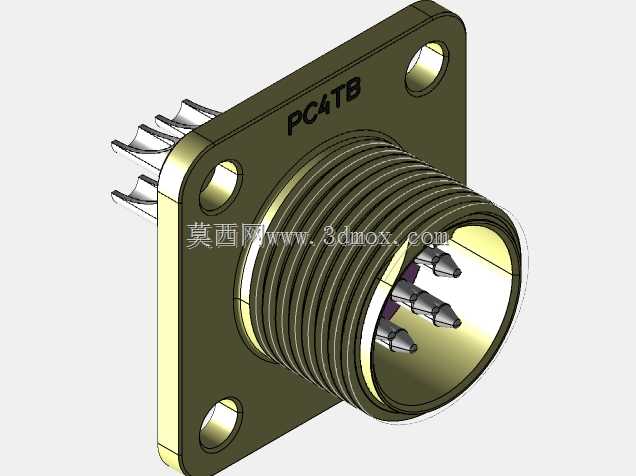

　　这款PC4TB三芯射频同轴连接器，主要面向射频信号传输链路的设备端固定安装场景，常见于军工通讯设备、测试仪器、高频信号收发装置的面板接口部位，用来实现同轴电缆与设备内部电路的稳固连接，保障高频信号在传输过程中的阻抗连续性，降低信号反射与插入损耗。从结构设计来看，产品采用方形法兰盘作为安装基体，法兰盘上预留四个对称分布的安装通孔，安装时可通过M3规格的螺钉将连接器整体固定在设备面板或金属壳体上，法兰盘与安装面贴合后可形成可靠的接地连接，有效屏蔽外界电磁干扰，避免杂散信号对传输链路造成影响。接触端采用三芯同轴插针结构，插针表面做镀金处理，既提升了接触导电性能，也增强了抗氧化耐磨能力，反复插拔后仍能保持稳定的接触电阻，

　　适配对应规格的母头连接器，可同时传输三路独立的射频信号，适合多通道信号传输的紧凑安装场景。连接器主体的外接触套采用带防滑滚纹的圆柱结构，滚纹设计既方便插拔时的手部施力，也可在连接锁紧螺母时提供足够的摩擦力，避免拧紧过程中出现打滑。内部绝缘介质采用低介电常数的工程塑料加工，精准控制插针与外壳之间的同轴度，保证特性阻抗匹配设计要求，减少信号传输过程中的驻波比。从安装边界来看，法兰盘的方形轮廓尺寸适配常规通讯设备的面板开孔标准，法兰厚度控制在合理范围，不会过多占用设备内部的安装空间，插针端的引脚长度适配常规PCB板的焊接厚度，可直接穿过PCB板对应开孔进行波峰焊或手工焊接，引脚排布间距符合安全电气间隙要求，

　　焊接后不会出现相邻引脚短路的问题。设计过程中重点考量了连接器的环境适应性，金属外壳整体采用铜合金镀镍处理，具备较好的防腐蚀能力，可在常规工业环境下长期使用，不会轻易出现锈蚀导致的接触不良问题。插针与绝缘介质之间采用过盈压装的固定方式，避免插拔过程中插针出现松动移位，保证长期使用后的结构稳定性。在实际选型应用中，这类法兰安装的三芯同轴连接器常被用在多通道射频测试设备的前面板接口，相比单芯连接器可大幅减少面板占用空间，简化设备内部的布线结构，同时统一的法兰安装尺寸可兼容同系列不同芯数的连接器替换，方便设备的后期维护与接口升级。建模过程中对连接器的各个配合尺寸做了精准还原，包括插针的直径、伸出长度、法兰安装孔的中心距、外螺纹的规格尺寸，

　　都完全按照实物的加工公差要求绘制，可直接用于设备面板的开孔设计、装配干涉检查，也可用来生成对应的工程加工图纸，指导零件的生产加工。在结构细节上，法兰盘与外壳主体的连接部位做了圆角过渡处理，既避免了安装时的锐边划伤，也提升了零件整体的结构强度，不会在拧紧安装螺钉时出现应力集中导致的法兰断裂问题。连接器内部的插针根部做了台阶限位结构，压装绝缘介质时可精准控制插针的轴向位置，保证插合时的对接深度符合设计要求，避免插针对接不到位导致的信号传输故障，或是插针伸出过长导致的对接时插针弯折损坏。
