俄标PC7TB方形法兰7芯圆形电连接器

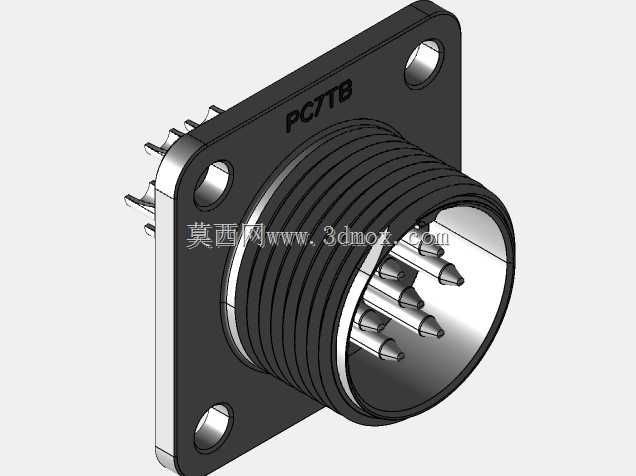

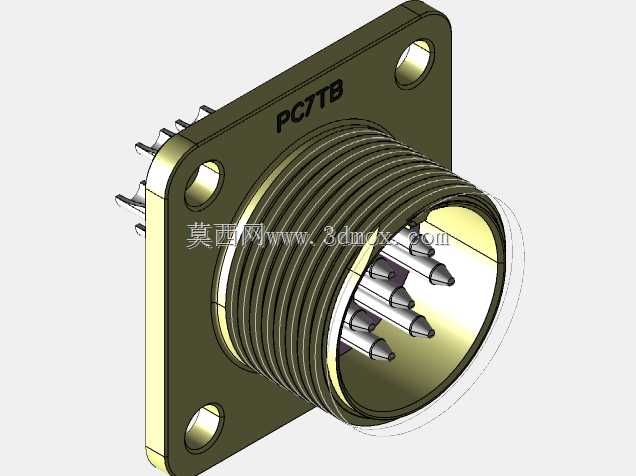

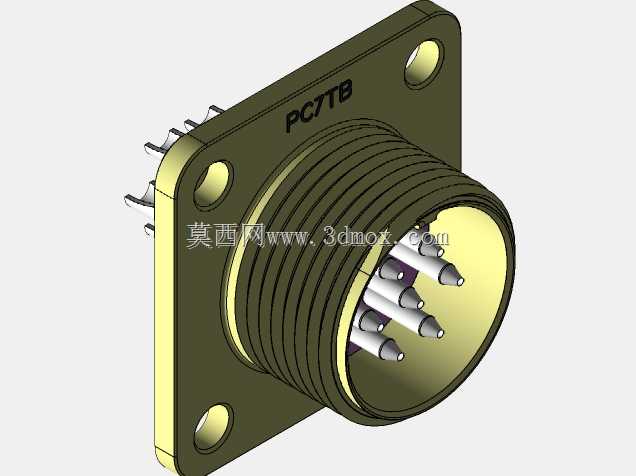

　　这款俄标PC7TB系列圆形电连接器，属于小芯数面板安装型信号传输接插件，主要面向工业控制、机载设备、通讯基站、野外测试装备等需要频繁插拔、具备一定抗振要求的信号回路场景，核心作用是实现多回路低频电信号的可靠通断，在设备检修、模块更换时无需重新布线，直接通过插头插座的插拔即可完成模块的快速拆装，大幅降低现场维护的接线工作量。从结构设计来看，该插座采用方形法兰安装形式，法兰盘四个角预留了通孔安装位，安装时可从面板正面穿入固定螺钉，从背面锁紧螺母完成固定，法兰盘与面板贴合面可根据使用场景加装密封橡胶垫，满足户外或潮湿工况下的面板密封需求，避免水汽、粉尘沿安装缝隙进入设备内部。接触端采用7芯插针布局，插针沿圆周方向均匀排布在绝缘基座内，

　　插针与壳体之间设置了绝缘隔层，避免相邻插针之间出现爬电、击穿问题，插针端部做了圆弧导向处理，插头对接时可自动导正插入位置，避免插针因对中偏差出现弯折、顶坏的问题。壳体外侧加工有连续的外螺纹结构，配套插头对接时可通过自带的连接螺帽与该螺纹旋合锁紧，对接到位后螺帽会卡在插头壳体的止退台阶上，即使设备运行过程中存在持续振动，也不会出现连接松脱、信号中断的问题，螺纹段的长度经过匹配计算，旋合过程中插针会逐步插入对应插孔，完全旋紧时插针与插孔的接触长度达到设计值，保证接触电阻稳定在合格范围内。壳体采用军绿色导电氧化处理，表面具备一定的耐磨、抗腐蚀能力，同时金属壳体整体可实现电磁屏蔽效果，当设备处于强电磁干扰环境下时，

　　壳体可将外部干扰信号导入接地端，避免干扰信号耦合到内部信号回路上，影响微弱信号的传输稳定性。绝缘基座采用耐温工程塑料加工成型，可在-40℃到85℃的环境温度范围内保持结构强度与绝缘性能，不会因温度变化出现开裂、变形、绝缘性能下降的问题。从安装边界来看，法兰盘的外形尺寸适配常规工业设备的面板开孔尺寸，插座尾部的焊杯端伸出法兰背面一定长度，焊接导线时无需额外预留过大的背部空间，焊杯内径适配0.5-1平方毫米的信号导线，焊接时导线剥头长度控制在3-4毫米即可，插入焊杯后焊锡可充分填充焊杯缝隙，不会出现虚焊、导线脱落的问题。设计过程中针对插针的同心度做了严格的公差控制，每根插针相对于壳体中心轴线的位置度公差控制在0.1毫米以内，

　　保证对接时每根插针都能顺利进入对应插孔，不会出现错接、插针顶弯的问题。法兰盘上的安装孔位置度同样做了公差约束，与面板上的安装孔位偏差不超过0.2毫米，现场安装时无需额外扩孔、修配即可顺利完成装配。壳体的外螺纹采用标准公制细牙螺纹，螺距匹配同系列通用连接螺帽，同系列不同芯数的产品螺纹规格统一，可实现同壳体号不同芯数产品的互换，降低备件储备的品类压力。在实际选型应用中，该类连接器多用于传输直流控制信号、低速传感信号，单芯额定载流量可达5A，可满足大部分工业控制回路的电流传输需求，不适合用于大电流动力回路的连接。对接时需注意对准插头与插座的定位键，避免强行旋合损坏插针，分离时需先旋松连接螺帽，再沿轴线方向平直拔出，不可左右晃动撬动，避免插针受力变形。日常维护时可定期使用无水乙醇擦拭插针接触表面，去除表面氧化层与灰尘，保证接触电阻稳定，若发现插针出现弯折、表面烧蚀的情况需及时更换插座，避免出现信号接触不良的问题。
