带电子墨水屏的BLDC驱动旋涂实验装置

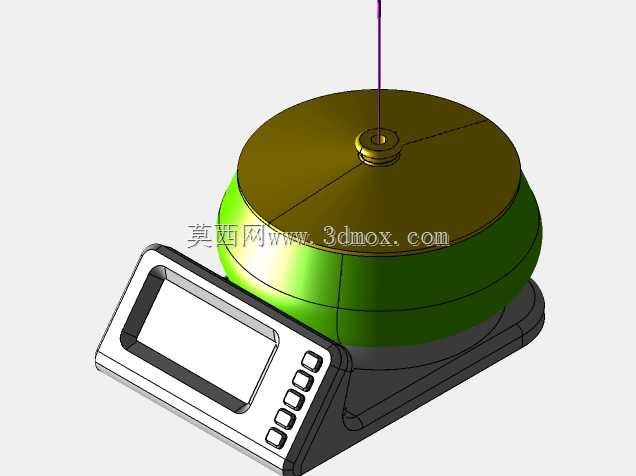

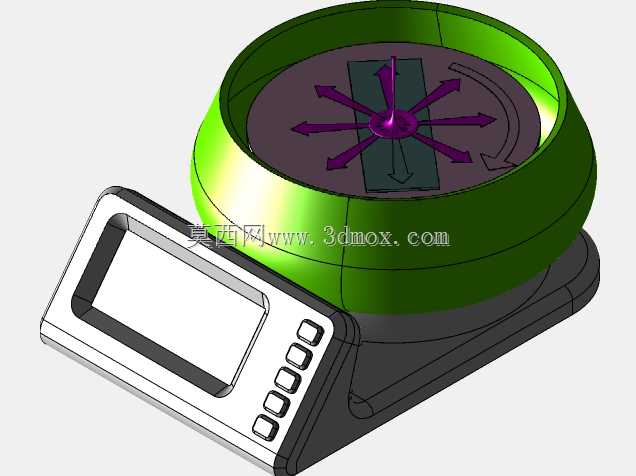

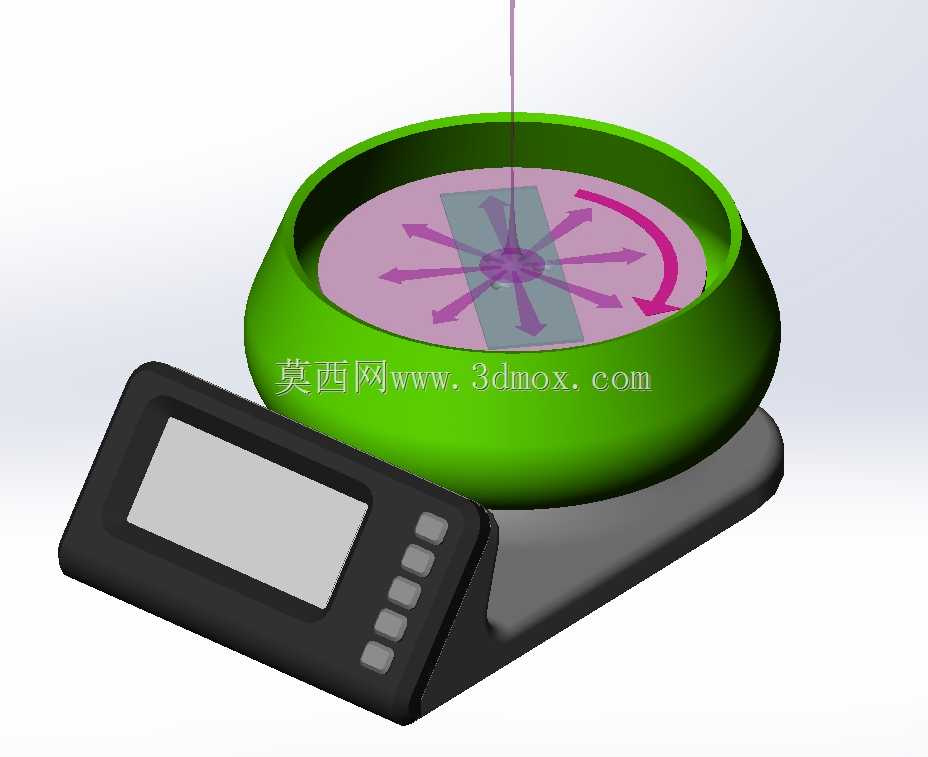

　　这款旋涂实验装置的设计，最初瞄准的是小批量实验室薄膜制备场景，尤其是微纳材料研发、柔性电子器件试制这类对涂覆均匀度有较高要求的作业环节，区别于工业级大型旋涂设备的笨重与高成本，它更适配桌面级小空间作业需求，能在常规实验台面上完成安装部署，不需要额外预留大型设备的安装空位。从结构布局来看，设备分为上下两个核心功能区，下部是控制与动力集成基座，上部是圆形旋涂作业腔，基座采用带斜切角的方正造型，操作面板朝向操作人员倾斜布置，刚好匹配人坐姿操作时的视线角度，不需要俯身就能清晰查看屏幕显示的转速、时长参数，操作按键沿面板右侧纵向排布，单手握持操作时拇指就能完成所有参数调节与启停控制，符合人机工程学的操作逻辑。上部旋涂腔采用环形围挡结构，

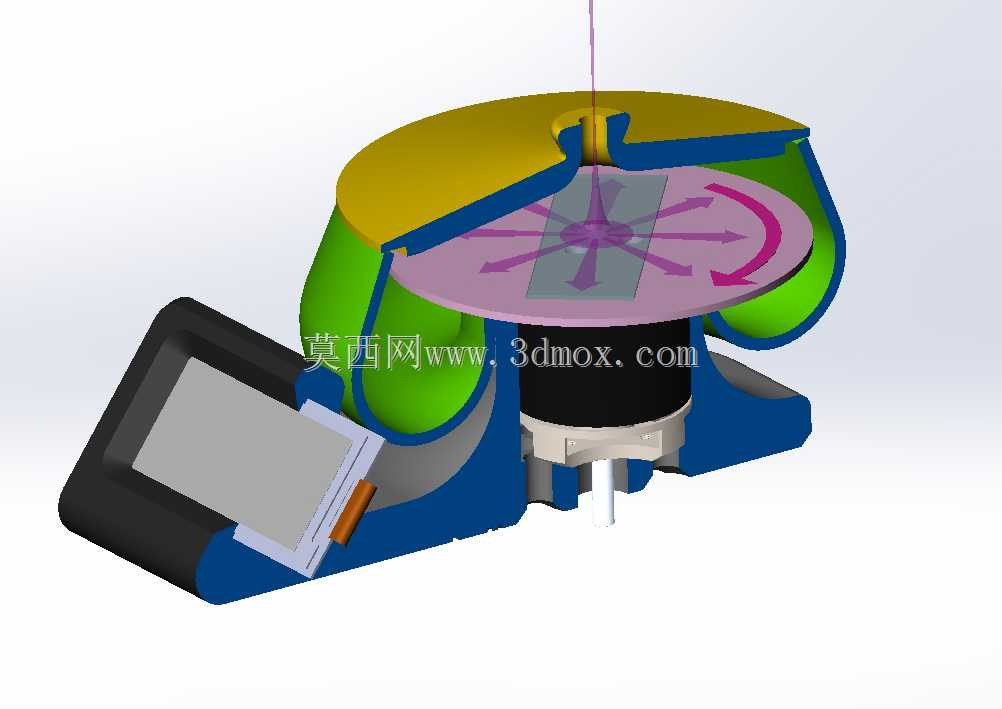

　　围挡高度刚好能阻挡旋涂过程中飞溅的涂覆液体，避免污染实验台面，同时围挡内壁做了光滑圆弧过渡，后期清洁时只需要用无尘布擦拭就能去除残留液渍，不会出现清洁死角。旋涂腔中心是载物台，载物台下方直接连接BLDC动力输出轴，动力传递路径做了最短化设计，减少了中间传动环节带来的转速误差与振动，能保证转速控制精度维持在实验要求的范围内，载物台表面做了防滑处理，放置不同尺寸的基片时都能保证足够的吸附摩擦力，不会在高速旋转时出现基片滑移飞出的问题。控制部分选用电子墨水显示屏作为参数显示载体，区别于常规LCD屏的高功耗与强光下可视性差的问题，电子墨水屏只有在参数刷新时才会消耗电能，静态显示时几乎不产生功耗，能大幅降低设备整体能耗，

　　配合电池供电方案时能有效延长离线作业时长，同时在实验室强光照明环境下，屏幕显示内容依然清晰可读，不会出现反光看不清参数的情况。核心控制单元采用Arduino nano作为主控，硬件电路做了集成化布置，全部控制电路都收纳在基座内部的空腔里，基座外壳做了密封处理，能阻挡实验过程中可能飞溅的液体滴入电路部分造成短路故障，电路布局时将动力驱动部分与信号控制部分做了分区隔离，避免BLDC电机运转时的电磁干扰影响控制信号的稳定性，保证转速调节、时长计时的准确性。供电部分采用内置电池方案，摆脱了对外接电源线的依赖，在没有固定电源插座的临时实验场景，比如户外快速试样、移动实验台作业时也能正常使用，电池仓设置在基座底部，

　　更换电池时不需要拆解设备主体结构，只需要打开底部仓盖就能完成电池更换，日常维护十分便捷。设计过程中对安装边界做了充分考量，基座底部设置了四个防滑脚垫，放置在光滑的实验台面上时不会因为设备运转的振动出现移位，设备整体重心落在基座几何中心位置，即使在最高转速运转时，整体稳定性也能得到保证，不需要额外做台面固定。旋涂腔的围挡与基座采用可拆卸式连接结构，当需要处理大尺寸基片或者对腔体内部进行深度清洁时，可以直接将上部围挡取下，不需要借助额外工具，操作门槛很低。参数控制逻辑上，预设了多段常用的旋涂转速曲线，能满足不同粘度涂覆材料的工艺要求，从低速匀胶到高速甩干的转速切换过程做了平滑加减速处理，避免突然加减速造成的基片移位或者涂覆层厚度不均问题，同时支持自定义转速与时长参数，能适配特殊工艺的实验需求。整个设备的结构件设计都考虑了加工可行性，大部分外壳零件都可以通过常规的3D打印或者注塑工艺完成加工，传动部分的标准件都选用通用规格，后期维护更换零件时不需要定制特殊配件，能有效降低设备的制作与维护成本。在实际使用场景中，它既可以用于高校材料实验室的教学实验，也能满足小微企业研发部门小批量试样的涂覆需求，相比大型工业旋涂设备，它的占用空间更小，使用灵活性更高，采购与维护成本更低，完全能覆盖小批量、多频次的旋涂作业需求。
