多层环槽内螺纹中空连接套筒结构

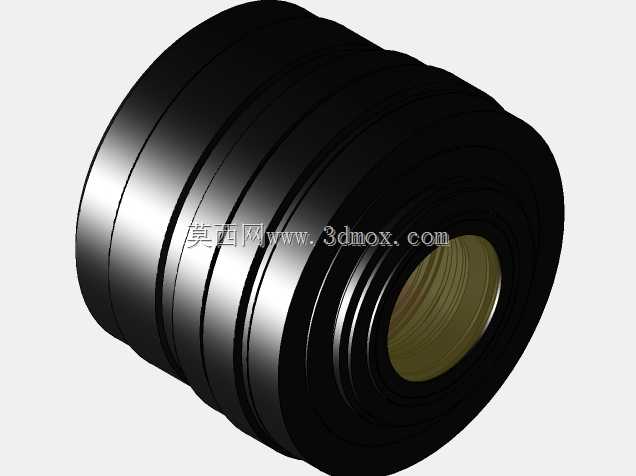

　　这款中空带环槽的套筒类零件，常应用在通讯手持设备的传动调节模组中，作为光路或信号通路的调节锁紧载体使用，在需要轴向嵌套多组密封环、定位环的装配场景里，其外圆的多道环槽结构直接决定了装配后组件的同轴度与密封可靠性。从实际装配需求出发，该零件的内孔贯穿设计，一方面为通讯光路或信号传输预留无遮挡通道，另一方面内孔一端加工的细牙内螺纹，可与前端调节螺杆配合，实现轴向位置的微调锁紧，调整到位后可通过螺纹副的自锁特性保持位置稳定，不会因设备日常携带产生的振动出现位移偏移。外圆分布的多道等距环槽，并非装饰性结构，每道环槽的宽度、深度都经过公差匹配，可分别嵌入O型密封圈、定位挡圈、阻尼胶圈，不同环槽承担的功能各有区别：

　　靠近内螺纹端的环槽主要装配阻尼胶圈，为螺纹调节提供合适的转动阻尼，避免调节时手感过松或过紧；中间段的环槽装配O型密封圈，实现套筒与外部安装壳体之间的静密封，防止日常使用中汗液、水汽进入设备内部损伤电子元件；靠近外端的环槽装配定位挡圈，限制套筒在壳体内的轴向窜动间隙，将窜动量控制在0.1mm以内，保证调节过程中套筒不会出现轴向偏移。设计过程中优先保证了内外圆的同轴度要求，全段外圆的圆柱度公差控制在0.02mm以内，避免装入壳体后出现卡滞、调节不顺的问题；内螺纹的中径公差按照6H精度加工，保证与配合螺杆的啮合间隙均匀，调节时无卡顿、无旷量。零件的整体外形为阶梯圆柱结构，最大外圆直径根据适配的手持设备壳体安装腔尺寸设计，

　　安装时可直接从壳体一端推入预装了密封圈、挡圈的安装腔，推入过程中环槽内的胶圈会被外圆导向锥面逐步压缩，不会出现胶圈被切边、挤脱的问题；零件总长度根据设备内部的调节行程确定，保证螺纹调节到全行程两端位置时，套筒不会脱出壳体安装腔，也不会与内部其他电子元件产生干涉。从结构强度角度考虑，零件壁厚在环槽最薄处仍保留足够的结构厚度，满足日常使用中跌落、挤压的强度要求，不会因外力冲击出现变形、断裂；外圆表面做黑色氧化处理，一方面提升零件的防锈能力，另一方面降低表面反光，避免在设备组装或维修时多余反光干扰操作人员视线。在实际选型适配时，需要重点核对外圆环槽的间距与所用密封件、挡圈的尺寸匹配度，同时确认内螺纹的规格与前端调节件的螺纹规格一致，

　　安装前需要清理环槽内的加工毛刺，避免毛刺割伤胶圈导致密封失效；装配时可在胶圈表面涂抹少量硅脂，降低推入时的摩擦阻力，同时提升密封效果。这类套筒结构虽然属于小型结构件，但在通讯类手持设备的调节模组中属于核心配合零件，其加工精度、结构设计合理性直接影响整个调节机构的使用寿命与操作手感，建模过程中需要重点标注各环槽的位置度、槽宽公差，以及内外圆的同轴度要求，避免加工后出现装配适配问题。
