户外场地杠铃力量训练架结构设计

　　这套户外场地杠铃训练装置的设计，首先锚定的是露天公共健身场地、户外拓展营地、社区室外运动区这类无遮蔽的应用场景，区别于室内商用健身房的固定器械，整套结构完全采用外露式钢结构设计，没有额外的外壳包覆，所有受力构件直接暴露在视野中，既方便日常巡检排查结构隐患，也能适配户外日晒雨淋的使用环境，减少封闭结构带来的积水、积尘锈蚀风险。从实际用途来看，这套装置主要服务于杠铃深蹲、硬拉、站姿推举这类复合力量训练动作，相比室内可调节式的商用杠铃架，它的结构完全固定，不需要额外的调节机构，降低了户外场景下活动部件卡滞、锈蚀失效的概率，适合高频次、低维护需求的公共使用场景。

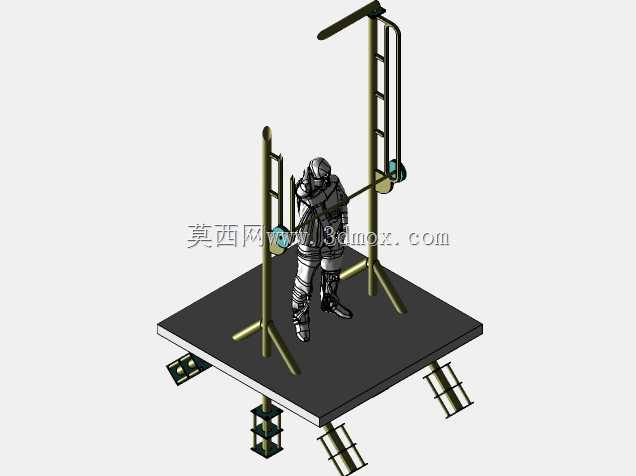

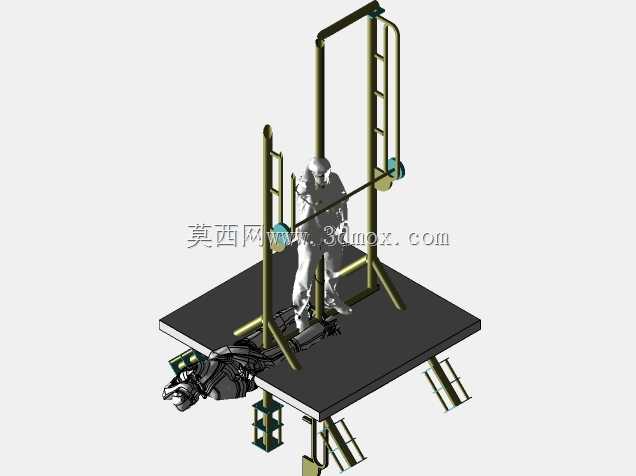

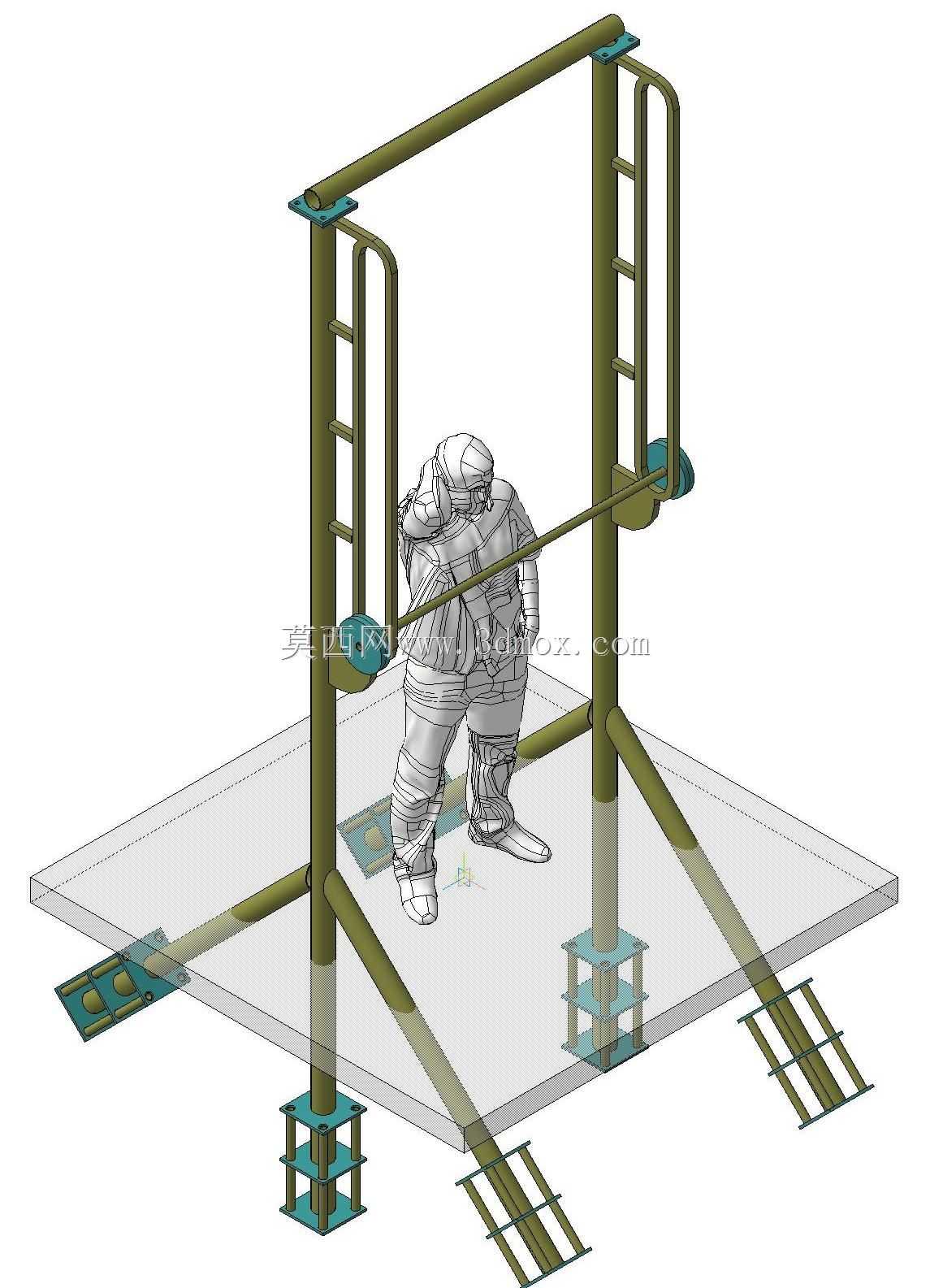

　　设计思路上，整套装置的受力框架采用四根主立柱作为核心承载结构，立柱底部没有采用膨胀螺栓直接固定地面的简易方案，而是设计了带加强筋的方形安装底板，每块底板预留四个安装孔位，可通过化学锚栓与硬化混凝土地面做刚性连接，底板上方还设置了十字形的加劲肋板，分散立柱传递下来的竖向载荷与水平侧向力，避免长期受冲击载荷出现立柱根部焊缝开裂的问题。主立柱之间通过顶部的横向横梁做刚性连接，形成稳定的门型框架结构，横梁的截面尺寸经过受力核算，能够承受杠铃杆临时搁置时的竖向载荷，同时抵消两侧立柱受侧向力时的外张变形。

　　在功能特性的设计上，框架两侧对称设置了竖向的爬梯式限位杆，杆上每隔固定间距设置卡位凸台，既可以作为杠铃杆的安全搁置位，防止训练过程中杠铃脱手滑落砸伤使用者，也能作为不同训练高度的定位参照，适配不同身高使用者的动作起点需求。两侧立柱中部还设置了向外延伸的支撑托臂，托臂表面包覆有缓冲垫层，用于训练间歇搁置杠铃杆，避免金属杆直接与钢结构碰撞产生噪音、造成构件表面涂层破损。装置的地面承载区域铺设了整块的防滑承载平台，平台表面做了防滑纹理处理，平台边缘设置了嵌入式的踏板结构，方便使用者训练时调整站位，同时平台下方与地面之间预留了排水间隙，避免雨天平台表面积水影响使用。

　　从安装边界的尺寸来看，整套装置的横向跨度适配标准奥林匹克杠铃杆的长度，两侧预留足够的操作空间，不会出现杠铃杆端部碰撞框架的问题；纵向深度覆盖深蹲、硬拉动作的前后站位范围，使用者站在平台中心位置时，前后都有足够的动作余量，不会出现踩空或者碰到框架构件的情况。装置的整体高度经过优化，既满足站姿推举动作的最高点高度需求，也不会因为过高导致结构迎风面过大，提升户外安装后的抗风稳定性。框架的所有钢结构构件表面都做了多层防腐涂层处理，底层做喷砂除锈处理，中间层涂覆防锈底漆，外层喷涂耐候性的户外防护涂层，能够适应户外温差变化、紫外线照射带来的涂层老化问题，延长整套装置的户外使用寿命。

　　细节设计上，所有构件的连接位置都采用满焊焊接工艺，焊缝处做打磨平滑处理，没有尖锐的焊瘤、毛刺外露，避免使用过程中剐蹭使用者。两侧的安全限位结构做了圆角过渡处理，没有突出的尖锐棱角。平台表面的防滑纹理采用凹凸式的一体结构设计，不是后期粘贴的防滑贴，避免长期踩踏出现防滑层脱落的问题。整套装置没有设置任何需要电力驱动的部件，纯机械结构的设计让它不需要外接电源，安装时只需要处理好基础的地面固定即可，大幅降低了安装施工的复杂度，也减少了后期使用过程中的维护成本，非常适合户外公共运动场地的批量布设。
