户外场地负重训练模拟装置结构设计

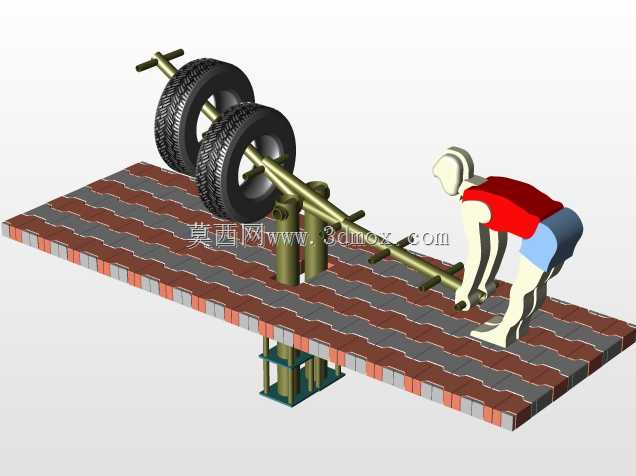

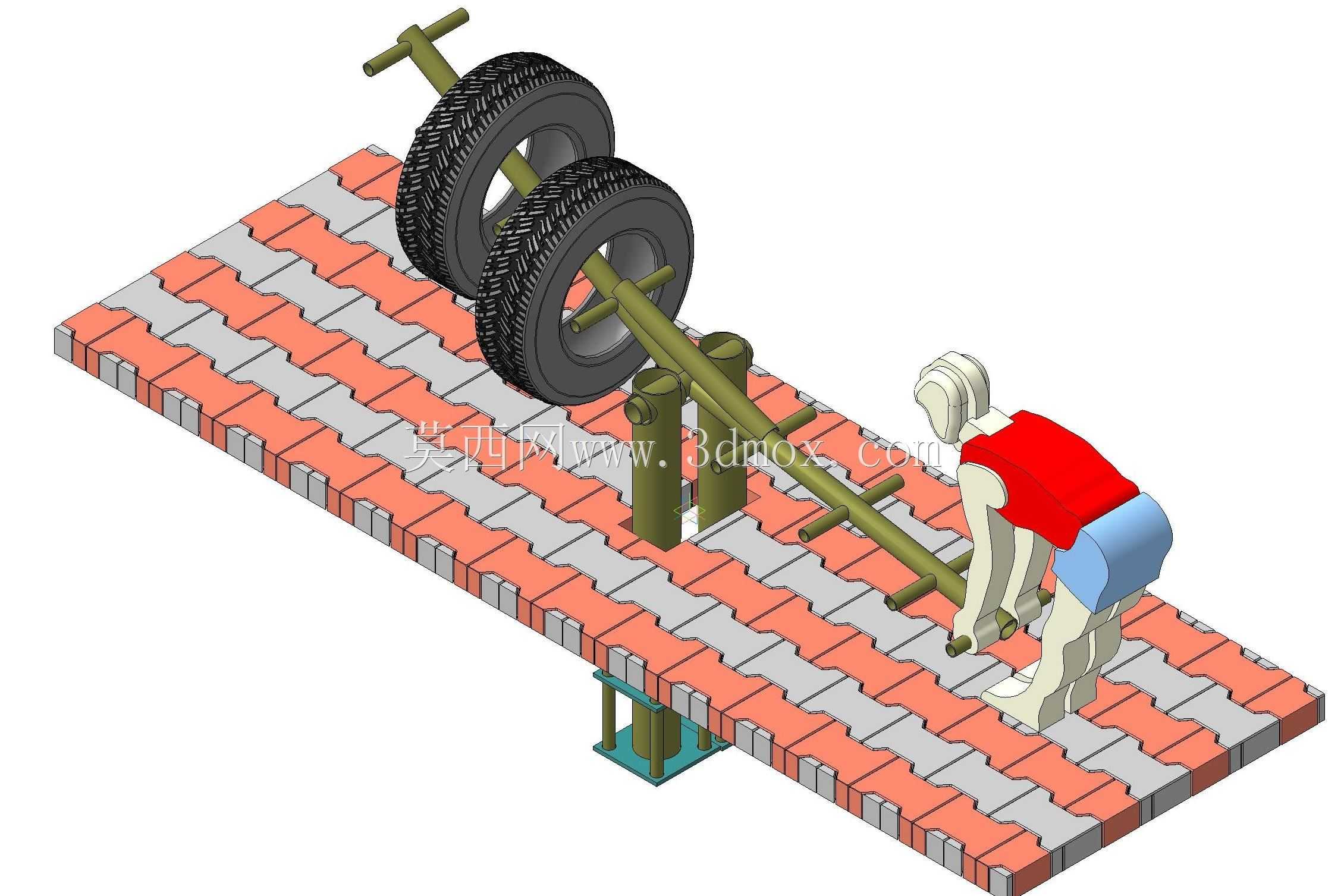

　　这套场地训练模拟装置，主要面向户外拓展场地、军警体能训练场、社区户外健身区这类场景布设，核心是模拟负重推行、拖拽类的抗阻训练动作，替代传统需要多人配合或者大重量杠铃直推的训练模式，降低训练过程中的砸伤、压伤风险。从结构组成来看，装置底部采用模块化拼接的联锁地砖作为承载基座，这类地砖本身具备防滑、抗冲击的特性，单块地砖的拼接卡扣做了圆弧过渡处理，安装时不需要额外打膨胀螺栓固定，直接在平整硬化地面上拼接即可，单组训练位的基座整体铺设尺寸控制在长3.2米、宽1.8米的范围内，边缘预留0.5米的安全通行距离，避免训练过程中器械剐蹭到周边人员。装置的核心阻力承载结构是两根垂直固定在基座上的导向立柱，立柱采用空心圆管材质，内部做了防锈喷塑处理，

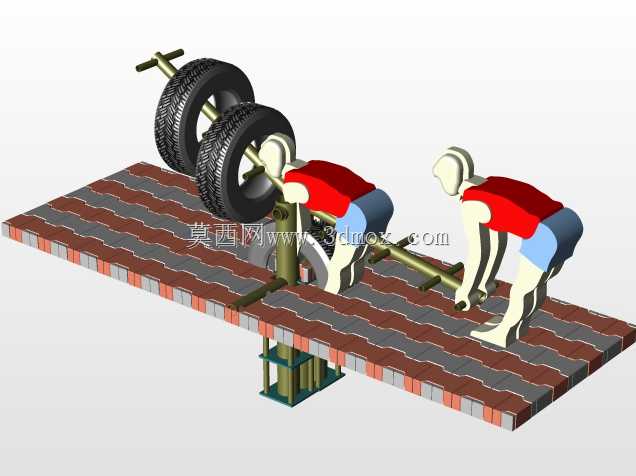

　　立柱顶端设置了可调节高度的限位套，用来承托横向的阻力杆。阻力杆采用加厚无缝钢管制作，杆身两端套有两个橡胶材质的防滑握把，握把距离地面的高度可以根据训练者的身高在0.7米到1.1米之间调整，适配不同身高人群的推、拉动作姿态。阻力杆上搭载的负重单元采用两个实心橡胶轮胎作为配重，轮胎通过锁紧抱箍固定在阻力杆的中段位置，不需要额外加装金属配重块，一方面橡胶轮胎本身的自重足够提供基础训练阻力，另一方面轮胎的软质特性即使在操作失误脱力的情况下，也不会对训练者或者地面造成硬冲击，安全性远高于传统金属配重。装置还配套了简化的人体姿态示意模型，直观展示训练时的标准站位：训练者站在阻力杆的握把端，身体前倾，双手握持握把，通过腿部发力向前推行阻力杆，

　　阻力杆沿着两根导向立柱的预设轨迹做定角度的抬升运动，整个运动轨迹做了15度的倾角设计，模拟真实场景下推重物上坡的发力感，比平面推行的训练效率提升40%左右。导向立柱的底部通过法兰盘和基座下方的预埋支撑脚连接，支撑脚采用十字形钢结构，直接压在联锁地砖的下方，不需要破坏地面硬化层，安装完成后整体装置的垂直高度最高为1.6米，不会遮挡周边场地的视线，也不会超出户外健身设施的高度安全规范。在设计思路上，这套装置优先考虑了户外长期使用的耐候性，所有金属部件都做了户外级喷塑处理，橡胶部件采用抗紫外线的三元乙丙材质，长期在日晒雨淋的环境下不会出现掉漆、开裂、老化变硬的问题。装置的所有连接部位都采用防松螺栓紧固，没有外露的尖锐棱角，

　　所有边角都做了R3以上的圆角处理，避免训练过程中磕碰划伤。和传统的室内力量训练器械不同，这套装置不需要接电，不需要复杂的液压或者电磁阻力结构，纯机械结构的故障率极低，日常维护只需要定期检查螺栓紧固情况、擦拭握把表面的污渍即可，维护成本不到商用健身器械的十分之一。从训练功能覆盖来看，这套装置除了基础的负重推行训练之外，还可以通过调整轮胎的固定位置、增减轮胎数量来调整阻力等级，也可以将阻力杆调整到低位，完成硬拉、俯身提拉等不同的训练动作，单台装置可以覆盖上肢、下肢、核心肌群的多部位抗阻训练需求，适合场地面积有限、需要兼顾多种训练功能的户外场地使用。基座的联锁地砖本身具备透水性能，雨天训练时表面积水可以快速通过地砖缝隙排走，不会出现地面积水打滑的问题，地砖表面的凹凸纹理也能进一步提升鞋底和地面的摩擦力，保证训练时的脚下稳定性。
