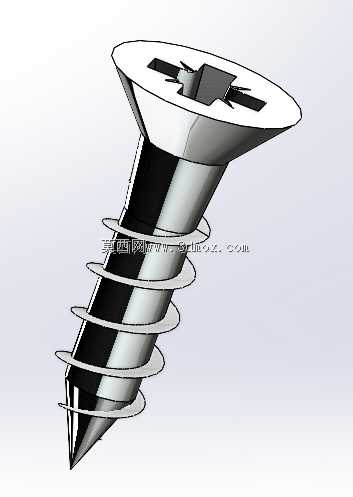

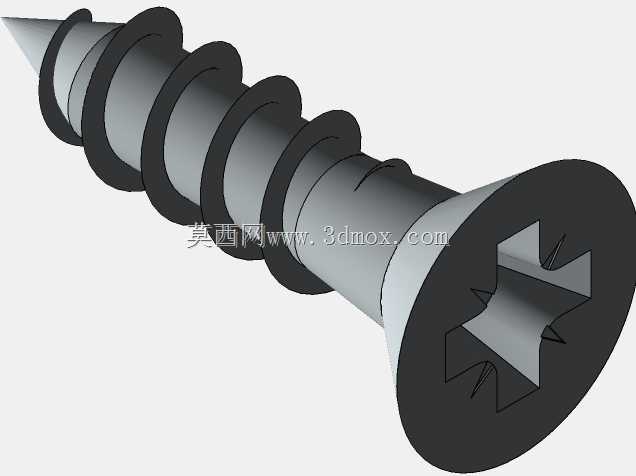

十字槽沉头16mm自攻木螺钉结构设计

　　这款16mm长度的沉头十字槽自攻木螺钉，是家具装配、小型五金件固定场景中极为常用的紧固件，日常接触的板式家具组装、弱电通讯设备外壳固定、室内装饰木作安装等工况里，都能见到这类螺钉的应用。从结构设计来看，沉头的锥面角度采用通用的90度设计，能够在安装后完全沉入工件的沉孔内，保证安装面平整无凸起，不会影响后续饰面板或者外装件的贴合度，避免出现装配间隙或者刮蹭的问题，这一点在家具柜门、抽屉面板的固定场景中尤为重要，外露的螺钉头不仅影响外观，还容易勾挂衣物造成使用不便。头部的十字槽设计适配常规的十字型螺丝刀批头，批头咬合深度经过合理设计，既能够保证足够的传扭面积，避免拧入过程中出现滑牙、批头脱出的问题，

　　又不会因为槽深过大降低螺钉头部的结构强度，实际装配时，拧入扭矩控制在合理区间内，不会出现头部拧裂的情况。螺杆部分的螺纹采用大螺距三角牙自攻设计，牙型角经过优化，针对木质基材、薄塑料件的特性调整了牙尖锋利度，拧入过程中不需要预先攻丝，能够直接在基材上挤压出匹配的螺纹牙型，既保证足够的握持力，又不会因为牙型过尖导致木质基材开裂，尤其是在密度板、颗粒板这类人造板材上使用时，合理的牙型设计能够大幅降低基材开裂的概率，提升连接可靠性。螺杆末端采用尖锐的锥端设计，能够快速对准预钻的定位孔，减少拧入初期的定位偏移问题，即使是没有预钻导向孔的软质木材上，锥端也能顺利刺入基材，保证拧入路径的直线度，避免螺钉歪斜导致的连接强度下降。从安装边界来看，

　　这款螺钉的总长度为16mm，沉头头部的最大直径适配常规的沉孔尺寸，安装时需要根据基材厚度选择合适的预钻孔深度，对于厚度在10mm以上的木质构件，直接拧入即可获得足够的拉拔强度，如果是连接两层板材，需要保证螺钉拧入下层基材的深度不低于8mm，才能保证连接的稳定性，避免长期使用后出现松动。在通讯设备的小型塑料外壳固定场景中，这款螺钉的沉头设计能够保证外壳拼接处的平整度，不会出现缝隙过大影响防护性能的问题，螺纹拧入塑料立柱时，合理的螺距设计不会因为挤压力过大导致塑料柱开裂，适合批量装配的生产线使用。设计这类螺钉三维模型时，需要重点关注螺纹收尾处的过渡结构，不能出现应力集中的尖角，否则在实际受力时，螺纹收尾位置容易出现断裂的问题，

　　同时沉头锥面与螺杆的同轴度需要严格控制，保证安装后螺钉头部能够完全贴合沉孔锥面，受力均匀，不会出现偏载导致的头部断裂。另外，十字槽的位置需要与螺钉头部同轴，避免批头插入后出现偏斜，导致拧入时槽口磨损。在实际选型时，需要根据被连接件的材质、厚度、受力载荷来确认是否适用，对于需要经常拆卸的连接场景，这类自攻螺钉不适合反复拧入拧出，否则会破坏基材内的螺纹牙型，降低连接强度，而对于一次性装配完成、长期不需要拆卸的家具、设备外壳固定场景，这款螺钉的安装效率高、连接可靠、外观平整的优势就能够充分发挥。建模过程中，螺纹部分的建模需要还原真实的牙型轮廓，不能采用简化的贴图方式，否则在做装配干涉检查、受力仿真时会出现误差，沉头部分的锥面需要和标准沉孔尺寸做匹配验证，保证装配后头部的沉头深度刚好与工件表面齐平，既不凸起也不凹陷过深。
