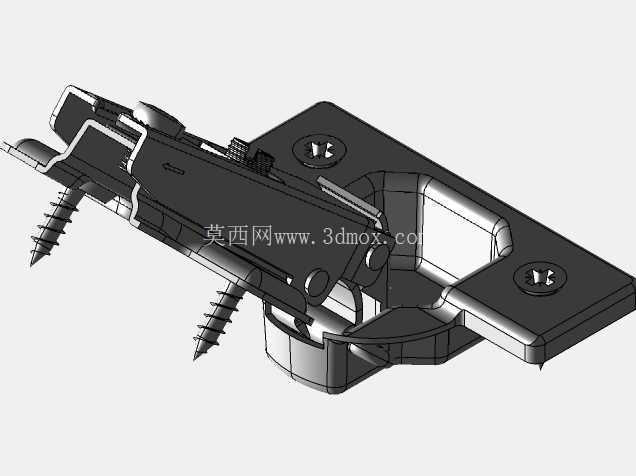

家具柜门隐藏式阻尼铰链结构设计

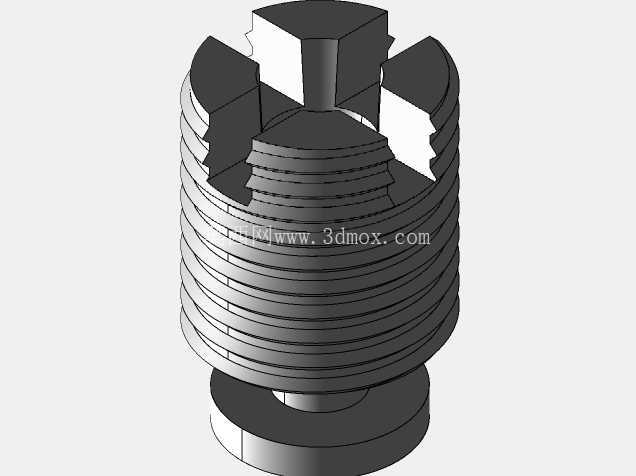

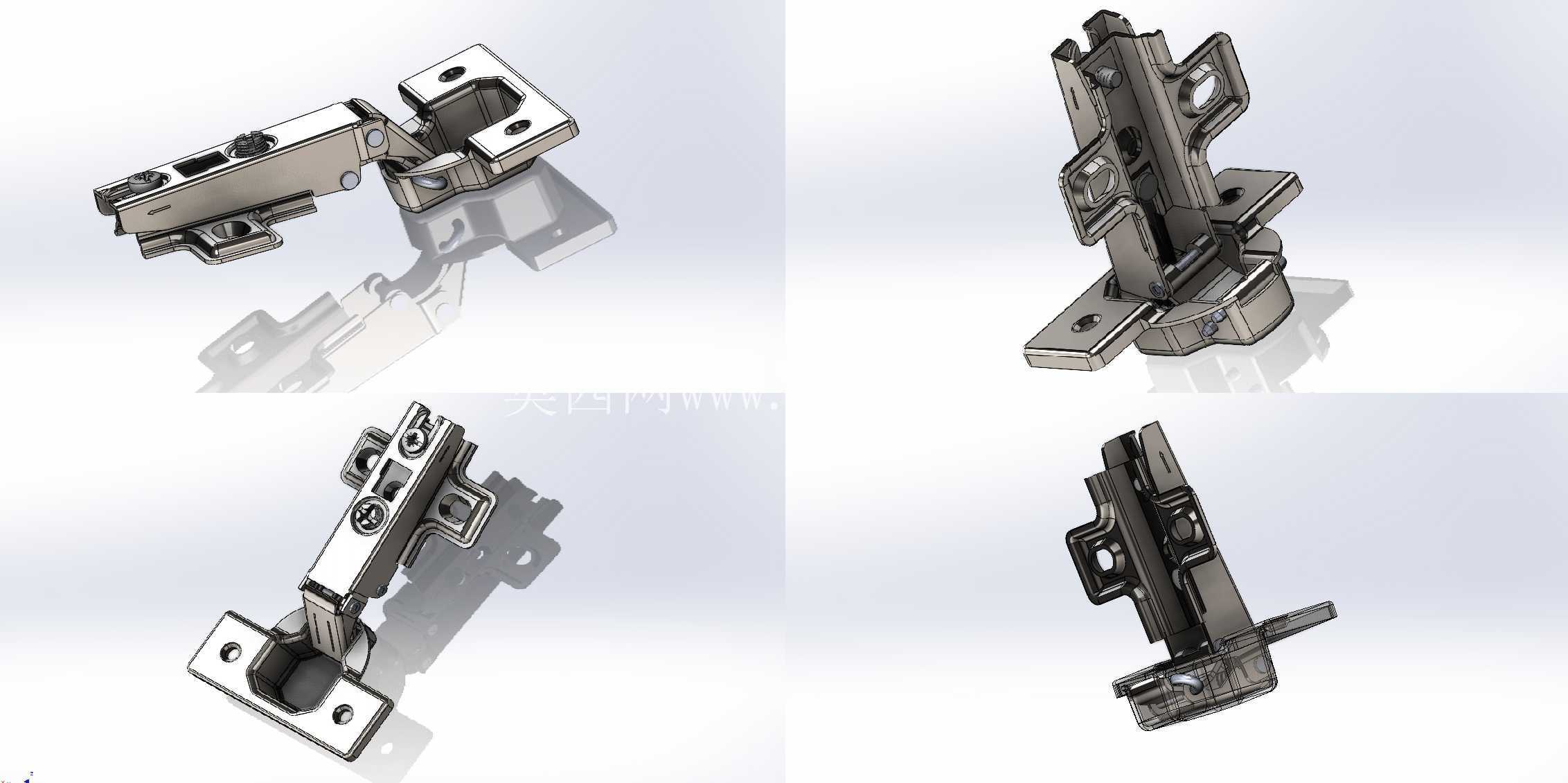

　　从实际应用场景来看，这类铰链广泛用于家用橱柜、衣柜、浴室柜，以及办公场景的文件柜、储物柜柜门连接，能够适应厨房高湿度、卫浴间高腐蚀的使用环境，主体采用冷轧钢冲压成型后做镀镍处理，表面粗糙度控制在Ra1.6以内，既保证了结构强度，也能避免长期使用出现锈蚀、镀层脱落的问题。从功能特性来看，这款带螺钉固定的隐藏铰链集成了阻尼缓冲结构，柜门关闭到最后15度左右的角度时，阻尼结构会介入提供缓冲力，让柜门缓慢闭合，不会出现碰撞柜体产生噪音、夹手的问题，同时铰链自带三维调节结构，安装完成后可以通过调节螺钉分别调整柜门的上下、左右、前后位置，调节行程在±2mm范围内，能够抵消柜体加工、板材裁切产生的尺寸误差，降低现场安装的调试难度。在定制家具、整体橱柜的结构设计环节，柜门与柜体的连接部件直接决定了成品的使用体验与使用寿命，隐藏式橱柜铰链作为目前板式家具领域应用最广的连接件，其结构合理性是很多结构工程师在做柜体设计时需要重点校核的部分。这类铰链主要用于16-22mm厚度的板式柜门连接，区别于传统明装合页，安装后铰链主体完全隐藏在柜门与柜体的侧板间隙内，不会破坏家具的外观整体性，适配现代简约、轻奢等多种主流家具设计风格。

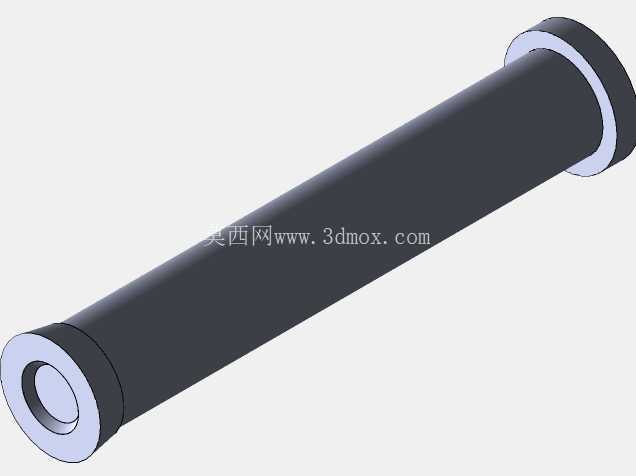

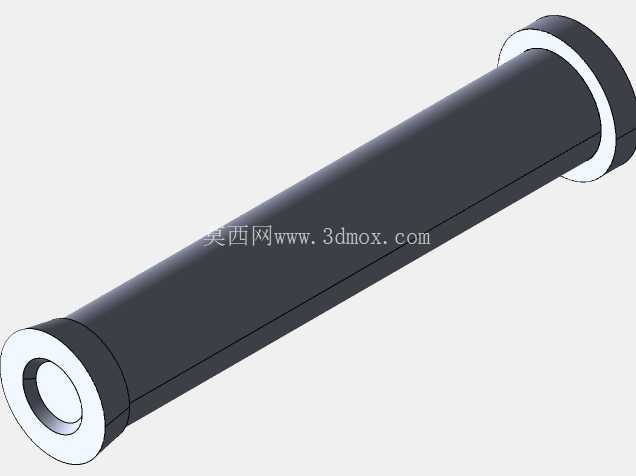

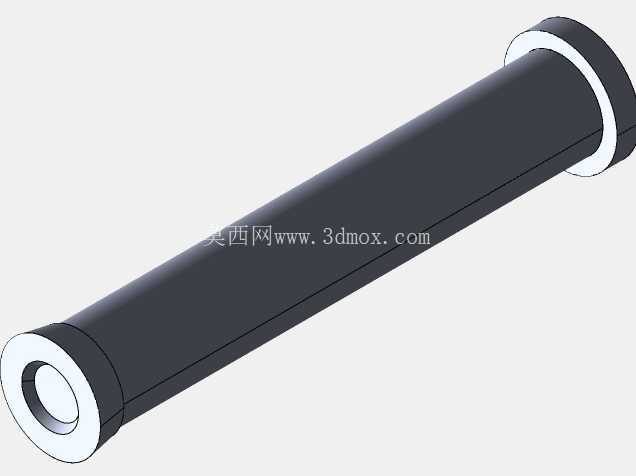

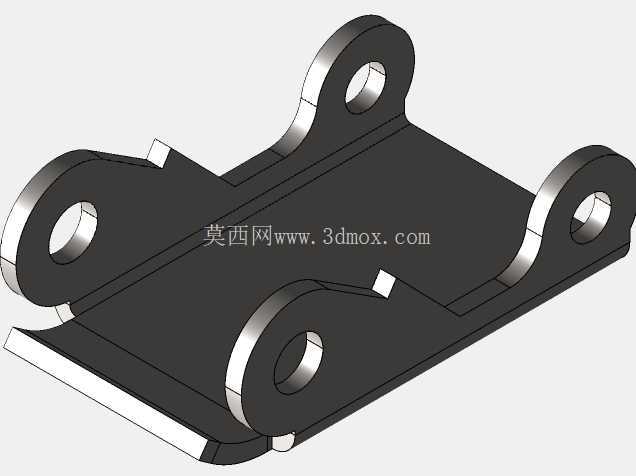

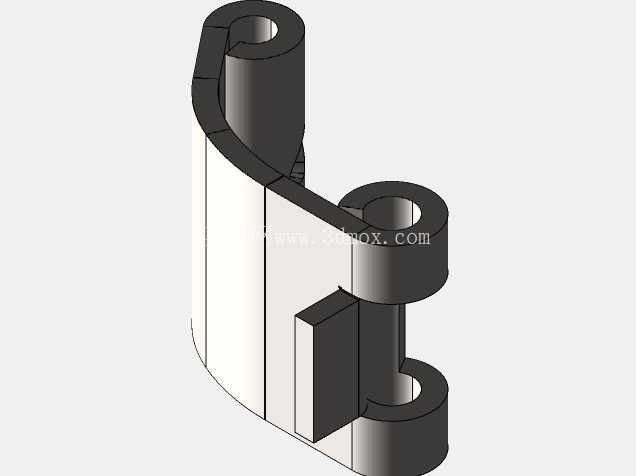

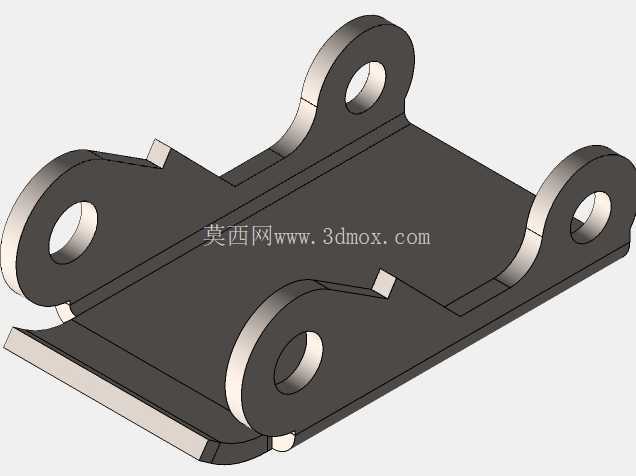

　　设计这类铰链的时候，首先要考虑的是安装边界的适配性，常规直臂款隐藏铰链要求柜体侧板与柜门的间隙预留3mm，铰杯的开孔尺寸为35mm，开孔深度控制在11.5-12mm，铰杯孔距离柜门边缘的距离为4-6mm，这个尺寸范围是经过大量实际安装验证的，预留过小会导致柜门关闭时与侧板摩擦，预留过大则会出现柜门闭合后缝隙过大、防尘性能差的问题。铰链的四连杆结构是整个产品的核心，连杆的铰接点位置经过反复校核，能够保证柜门开启角度达到95-110度，开启过程中柜门不会与柜体侧板发生干涉，同时连杆的铆接部位采用不锈钢销轴，配合耐磨衬套，能够承受10万次以上的开合循环，按照家用场景每天开合10次计算，使用寿命可以超过20年。

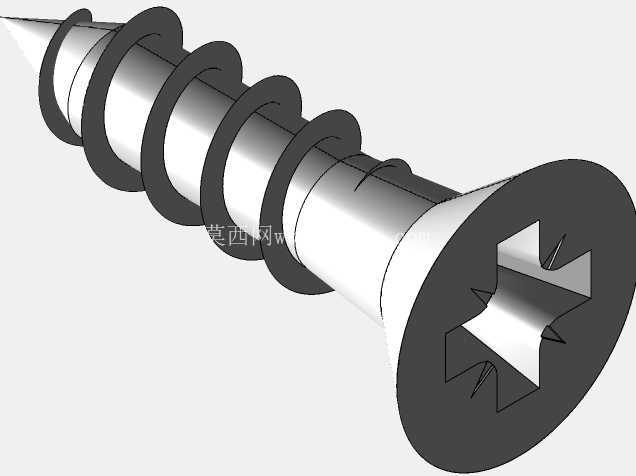

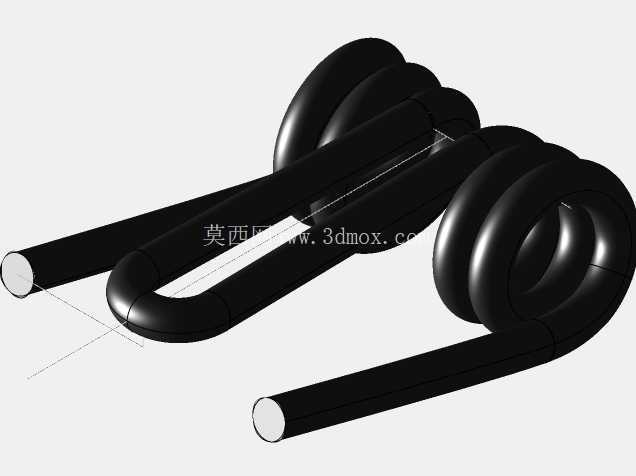

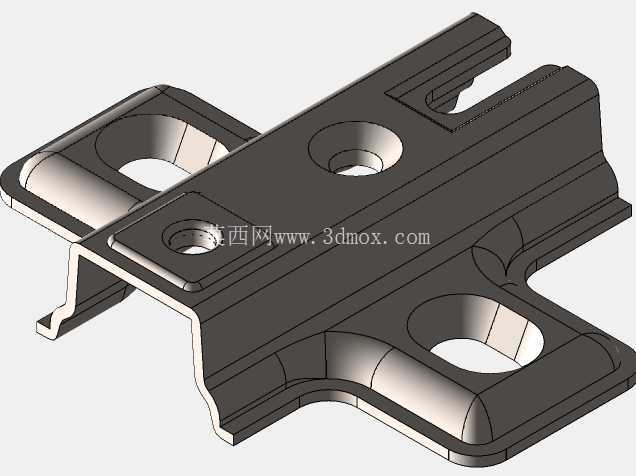

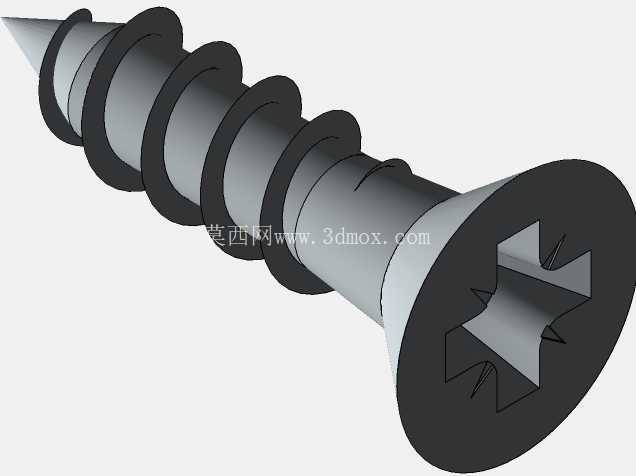

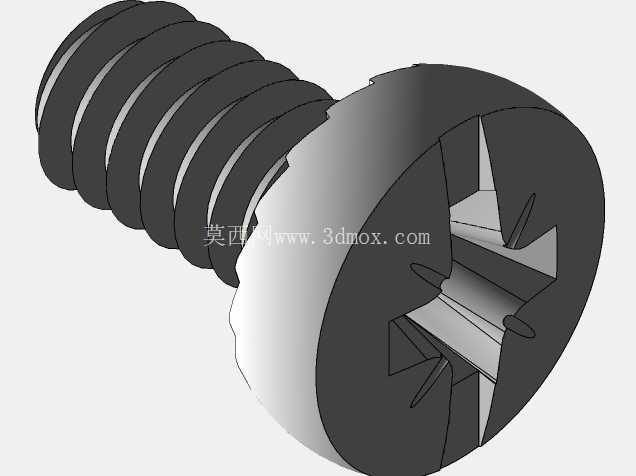

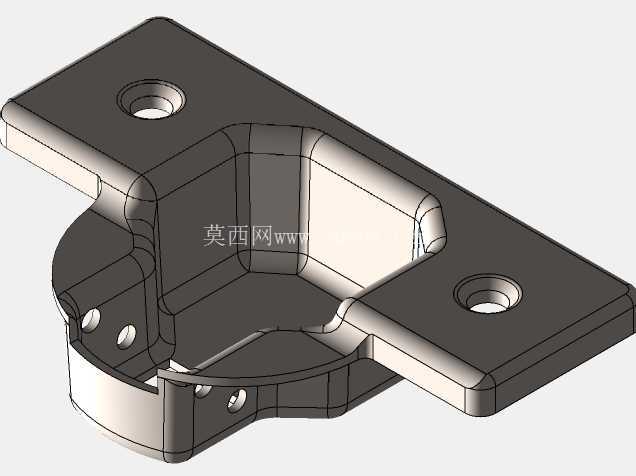

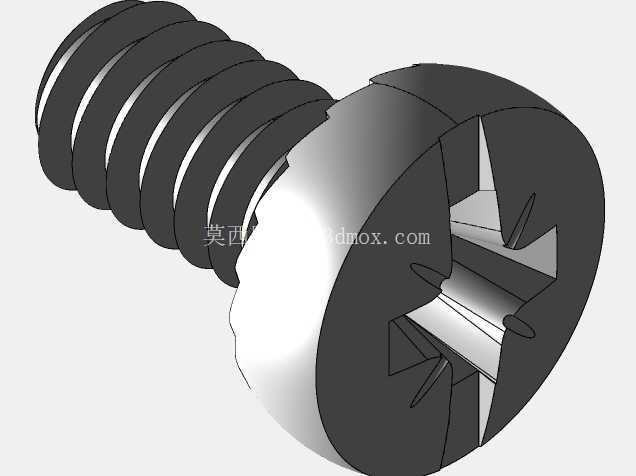

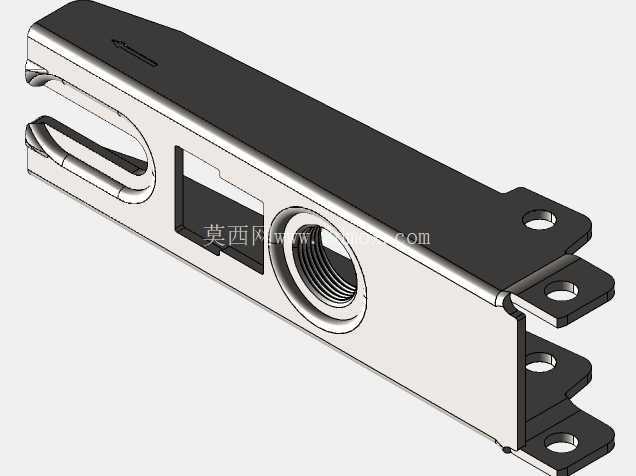

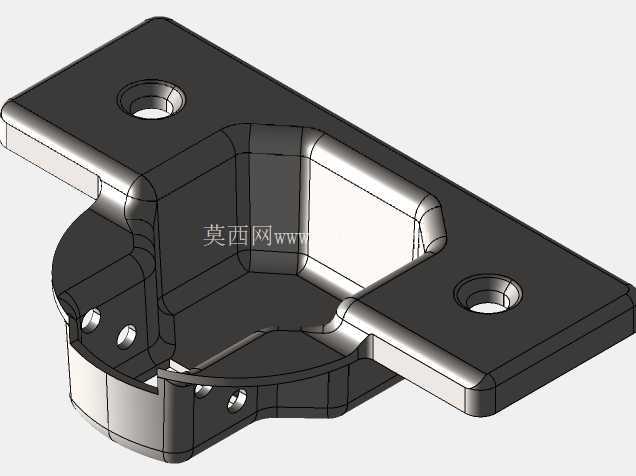

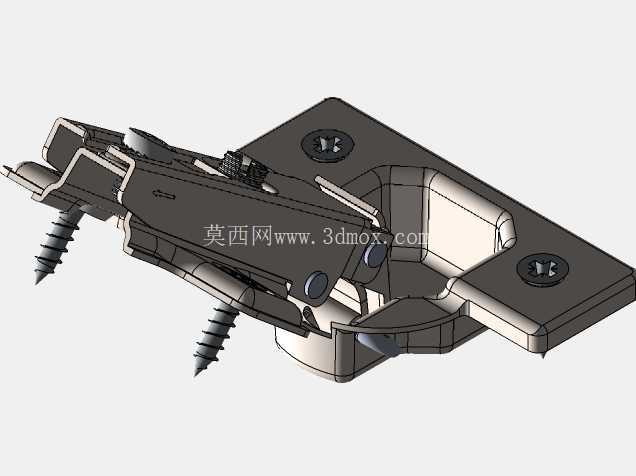

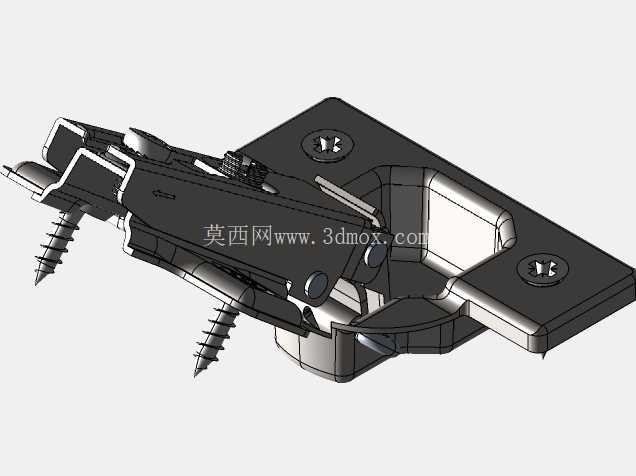

　　固定方式上，铰链的底座采用两个自攻螺钉固定在柜体侧板上，铰杯部分通过两个预装螺钉固定在柜门的开孔内，相比快装式底座，螺钉固定的方式连接强度更高，能够承受单扇重量在8-12kg的柜门，不会出现长期使用柜门下坠、错位的问题。在做柜体三维建模的时候，这类铰链的模型可以直接调入装配体，用来校核柜门开合的运动干涉，确认安装位的预留尺寸是否合理，避免生产加工完成后出现安装不上、开合卡滞的问题。很多新手设计师在做橱柜设计的时候，经常会忽略铰链的安装边界，比如在柜体侧板内侧设计拉篮、抽屉的时候，没有预留铰链的突出空间，导致抽屉拉出时与铰链碰撞，这个时候精准的铰链三维模型就可以提前在装配环节发现这类干涉问题，减少后续的改造成本。另外铰链的弹簧扭力也是设计时需要重点匹配的参数，扭力过大会导致柜门关闭时冲击力大，阻尼缓冲效果失效，扭力过小则会出现柜门关闭不严、自动弹开的问题，这款铰链的弹簧采用65Mn弹簧钢制作，经过淬火回火处理，硬度达到HRC42-47，长期使用不会出现弹力衰减的问题。表面处理方面，除了基础的镀镍处理，部分高配置版本还会在表面做一层纳米涂层，进一步提升抗腐蚀能力，适合在卫浴、阳台等湿度更高的场景使用。

　　从安装流程来看，首先在柜门对应的位置加工35mm的铰杯孔，将铰杯放入孔位后拧紧两侧的固定螺钉，之后将底座通过螺钉固定在柜体侧板对应的位置，再将铰链主体与底座卡合，最后通过调节螺钉调整柜门的位置，保证柜门与柜体的缝隙均匀，开合顺畅，整个安装过程不需要复杂的专用工具，普通安装工人经过简单培训就可以完成操作。在实际选型过程中，还需要根据柜门的盖合方式选择对应的铰链类型，直臂款用于全盖柜门，半弯款用于半盖柜门，大弯款用于内嵌柜门，不同类型的铰链底座偏移量不同，建模的时候需要根据实际选型调入对应规格的模型，才能保证干涉校核的准确性。
