门式移动脚手架建筑施工支撑构件

　　这套门式移动脚手架的三维结构，完全贴合现场施工的实际使用逻辑做的参数化搭建，没有多余的装饰性结构，每根杆件的位置都对应实际安装的受力点位。日常在建筑外墙砌筑、内墙抹灰、管线布设、外立面装饰检修这类登高作业场景里，这类架体是最常用的临时作业承载结构，相比传统钢管扣件架，它的拼装效率要高出六成以上，不需要现场拧紧扣件，两个工人配合就能快速完成单组架体的搭设。

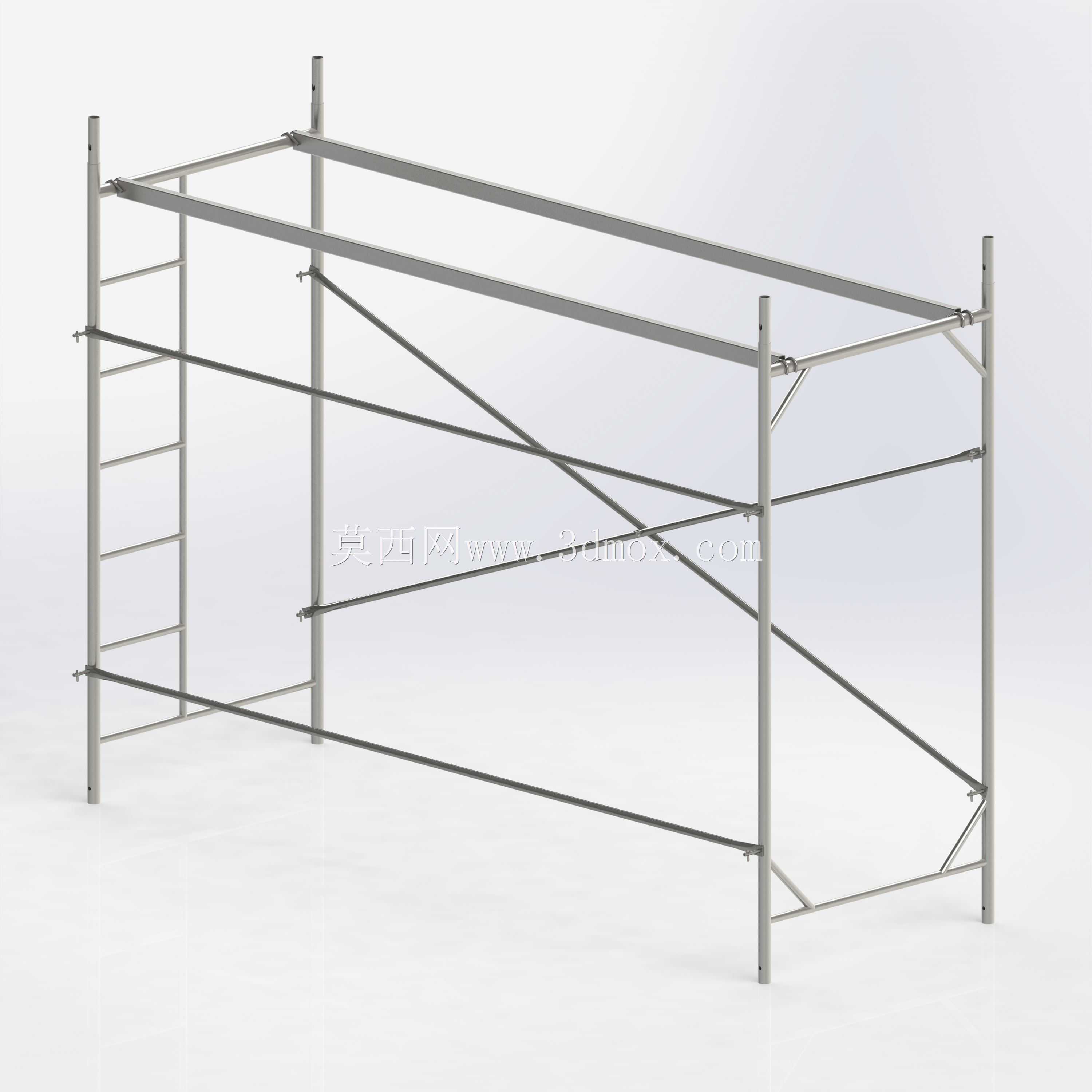

　　从结构设计逻辑来看，主框架采用门式单片构架作为竖向承载主体，立杆采用等径直缝焊接钢管，上下端做了同轴插接结构，多组架体叠高安装时可以直接对位套接，不需要额外找正，插接深度做了限位设计，避免安装时插接不到位留下失稳隐患。横向的水平横杆除了作为踏步供作业人员上下攀爬，同时承担主框架的横向拉结作用，每根横杆和立杆的连接点都做了加强焊接，对应位置加了小三角肋板，减少集中应力带来的焊缝开裂风险。

　　斜向交叉拉杆是这套架体的核心稳定构件，两根交叉的拉杆通过中间的铰接销轴连接，两端的挂钩可以直接卡入主框架立杆上预设的锁销孔位，安装时不需要额外紧固件，卡入后自动锁止，能有效抵抗架体受到的水平侧向力，避免架体出现平行四边形变形。架体顶部的水平承托杆采用和立杆同规格的管材，两端做了压扁冲孔处理，可以直接和上层架体或者作业平台板的固定点位匹配，铺板后不会出现滑移错位。

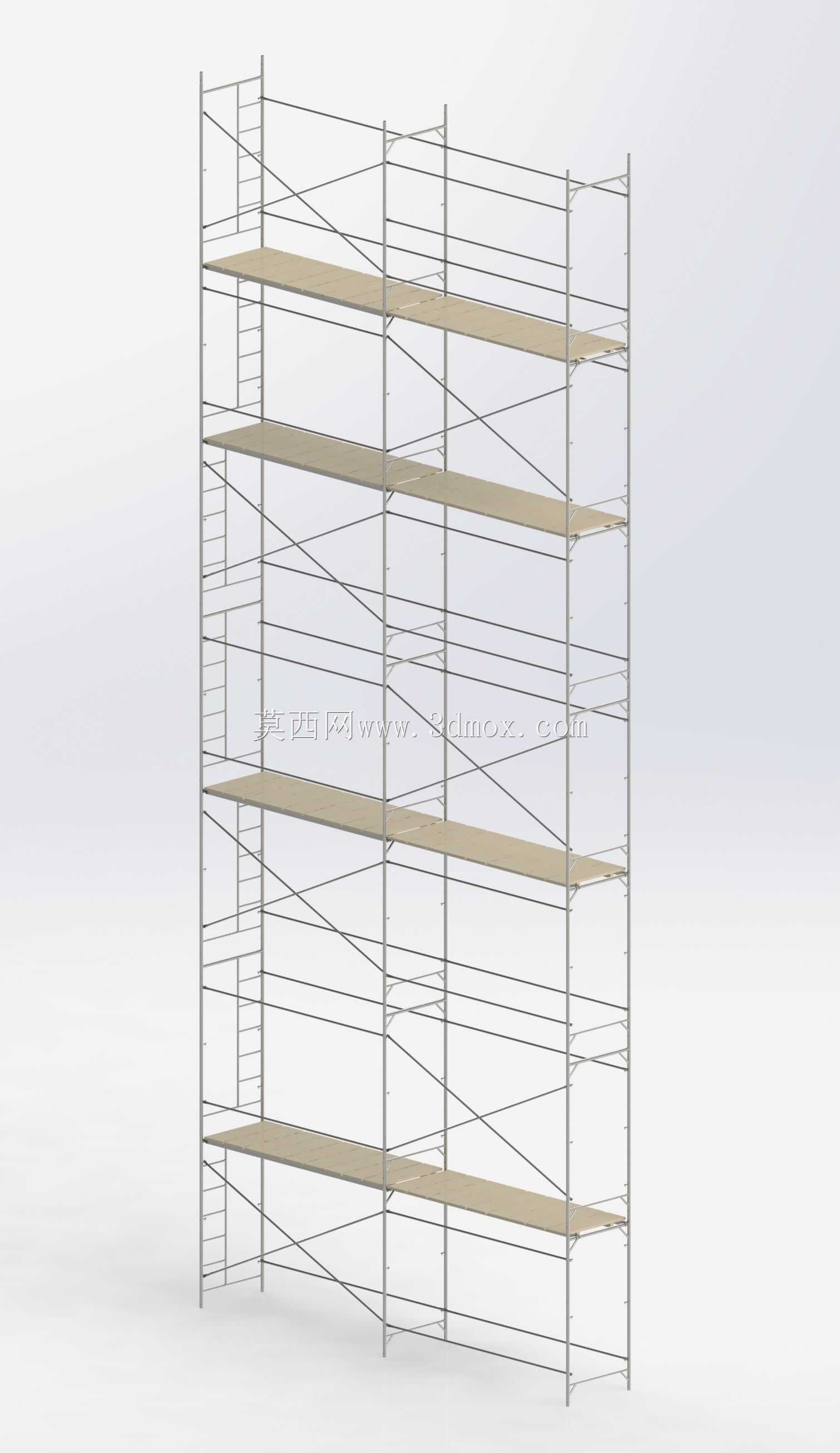

　　从安装边界尺寸来看，单组架体的宽度适配常规住宅的门洞宽度，不需要拆解就能直接通过标准室内门洞，方便在楼层内转场移动；架体的纵向长度可以通过搭配不同长度的水平连接杆做调整，适配不同作业面的宽度需求，单组架体的额定承载完全满足两名作业人员加随身工具的荷载要求，叠高使用时，每间隔一定高度会设置连墙固定点位，和建筑主体结构做拉结，避免超高架体出现倾覆风险。

　　建模过程中特意还原了实际构件的所有安装细节，比如立杆底部的可调底座螺纹段长度、交叉拉杆端部的挂钩弯折角度、锁销的凸起限位结构，这些细节如果在建模时省略，后续做施工模拟、架体受力验算的时候就会出现参数偏差，没法直接用于施工方案的可视化交底。另外架体所有杆件的连接节点都做了同轴度对齐，没有出现实际安装中会出现的杆件干涉问题，导出工程图的时候可以直接提取每根杆件的下料长度、连接点位尺寸，给加工厂预制构件提供准确的尺寸参考。

　　在现场实际使用中，这类架体除了作为登高作业平台，还可以搭配斜撑、护栏配件，作为临时的物料堆放架、临边防护架使用，构件的通用性极强，不同批次的同规格架体都可以互换拼装，不会出现配件不匹配的问题。建模时也考虑到了这一点，所有通用配件都做了参数化驱动，调整立杆高度、横杆长度参数时，对应的交叉拉杆长度、连接点位会自动匹配调整，不需要重新绘制每个构件，能大幅提升同系列不同规格架体的建模效率。
