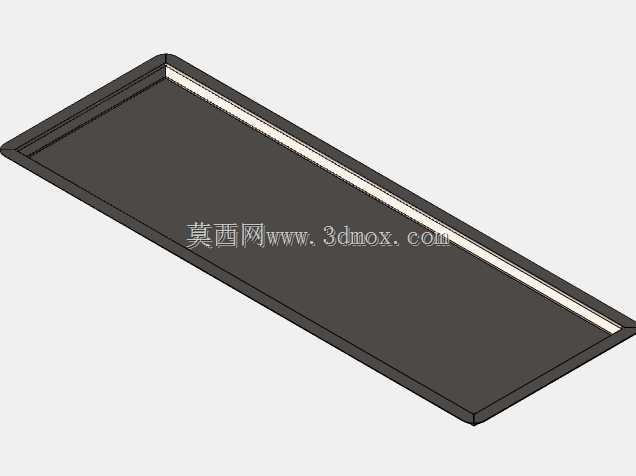

窄长型带围边平面承托托盘结构

　　这款窄长型带围边托盘，最初是针对通讯设备生产车间的工位物料暂存、线边物料周转场景设计的，在实际产线布局里，这类窄幅托盘刚好适配标准铝型材工作台的侧边预留槽位，也能嵌入多层物料架的分层格口，不会出现常规方托盘占用过多横向操作空间的问题。做结构设计的时候，首先考虑的是钣金加工的工艺可行性，主体采用单张板材折弯成型，围边高度控制在15mm，既可以避免放置的小型通讯模块、连接配件、螺丝料盒从侧边滑落，又不会因为围边过高导致取放物料时手腕磕碰，围边的折弯内角做了R2的圆角过渡，一方面是消除折弯处的应力集中，避免长期承重后出现折弯开裂，另一方面也能防止锐角划伤操作人员的手部，符合车间工位器具的安全设计要求。托盘的整体长宽比接近5:1，

　　有效承托平面的平面度控制在0.8mm/m以内，放置薄型片状物料、长条型连接端子的时候不会出现局部翘曲导致物料滑落的问题，底部的四个角位预留了嵌入式防滑胶垫的安装位，安装胶垫后放置在光滑的工作台面时不会出现滑移，不需要额外做固定结构，适配不同工位的灵活摆放需求。在实际应用场景里，这类托盘除了通讯车间的线边周转，也可以用在电子维修工位放置拆解后的小型零件、狭长型工装夹具，甚至可以作为小型检测设备的临时承托底座，因为围边的存在，即使工作台面有轻微倾斜，放置的物件也不会轻易掉落。设计阶段特意规避了多余的焊接结构，整体折弯成型的工艺让生产效率更高，批量加工时的成本控制更优，板材厚度选用1.2mm的冷轧钢板，承重可以达到15kg每平方米，

　　完全满足工位上放置小型物料、配件的承重需求，不会因为长期放置重物出现中部下凹变形。托盘的围边外侧做了轻微的拔模斜度，多个同规格托盘堆叠存放的时候可以互相嵌入，堆叠高度只比单盘高度高3mm每个，极大节省了仓储空间，线边暂存不用的时候可以堆叠放置在工位下方，不会占用过多的操作区域。考虑到车间可能存在的油污、少量切削液溅落的情况，托盘的承托平面没有做多余的镂空设计，液体溅落后会被围边阻挡在托盘内，不会流到工作台面或者地面，清理的时候只需要拿起托盘倾倒擦拭即可，维护成本很低。在安装边界的适配性上，这款托盘的外部长宽尺寸刚好匹配市面上常见的100mm宽度的线边流利条货架的滑道宽度，可以直接放在流利条上作为周转料盘使用，不需要额外做适配改造，

　　从工位暂存到线边周转再到货架存储，都可以用同一款托盘，减少了车间内不同规格托盘的混用管理成本。结构建模的时候，特意对折弯处的止裂槽做了标准化处理，符合常规钣金加工厂的加工参数，不需要工厂额外调整模具就可以直接投产，所有的折弯半径、折弯扣除量都按照行业通用的冷轧板加工参数设置，导出的工程图可以直接用于生产，不需要二次调整尺寸。托盘的四个外角做了倒圆角处理，搬运的时候不会刮碰到其他设备或者人员，也不会在和其他工位器具碰撞时出现尖角变形，延长了整体的使用寿命。
