轻量化摩擦驱动电动代步自行车结构设计

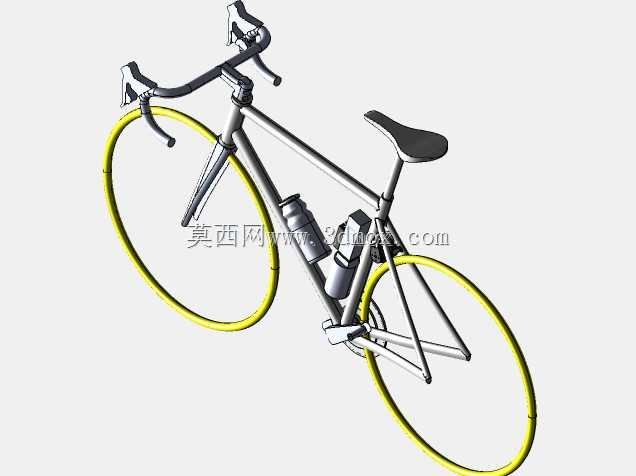

　　这套摩擦驱动电动自行车的三维结构，核心面向短途日常代步、城市通勤的轻量化改装场景，区别于传统中置、轮毂电机的电动自行车方案，整套动力附加结构的重量控制在极低水平，不会过度改变原车的骑行质感，在无动力输出状态下几乎不会产生额外的骑行阻力，适配常规公路自行车的车架安装边界，不需要对原车车架做打孔、焊接等破坏性改动，拆装流程简单，用户可以根据出行需求快速完成动力模块的加装或拆除，兼顾纯人力骑行的运动属性与电动助力的便捷属性。

　　从功能特性来看，这套摩擦驱动方案没有采用链条、皮带等传动结构，直接通过驱动轮贴合自行车后轮轮胎侧壁，依靠接触面的摩擦力传递电机扭矩，带动车轮旋转，传动路径极短，省去了飞轮、链轮等额外传动部件的重量与传动损耗。动力模块的安装位置选在后下叉与后上叉的交汇区域，也就是后轮轴前方的车架三角空间内，这个位置的安装支架采用抱箍式结构，适配不同管径的圆管公路车架，安装时只需要调整抱箍的锁紧力度，就能将整个动力总成固定在车架上，同时可以微调驱动摩擦轮与轮胎的接触压力，保证动力传递效率的同时，避免压力过大造成轮胎额外磨损。摩擦轮采用耐磨橡胶材质，表面做了防滑纹理处理，在干燥路面环境下的传动效率可以满足日常代步的动力需求，遇到雨天路面湿滑的场景，也可以快速抬起摩擦轮脱离轮胎接触面，切换为纯人力骑行模式，避免打滑造成的动力损耗或者轮胎异常磨损。

　　设计思路上，整套结构优先控制整体重量，电机选用高功率密度的外转子无刷电机，搭配集成式的控制器模块，控制器直接固定在电机壳体侧面，减少额外的安装支架与走线长度，电池包选用高能量密度的锂聚合物电池，固定在车架下管位置，通过绑带结构固定，不需要额外的焊接支架，电池包的外形做了贴合车架下管弧度的曲面设计，安装后不会突出车架轮廓过多，减少骑行过程中的风阻，同时降低整车的重心偏移量，保证骑行操控的稳定性。整车的走线全部沿着车架管材布置，通过卡扣固定在车架表面，没有外露的杂乱线束，避免骑行过程中线束勾挂外物造成安全隐患。

　　从安装边界与尺寸参数来看，整套动力模块的横向宽度控制在120mm以内，安装后不会超出自行车车把的宽度范围，在狭窄空间推行或者停放时不会造成额外的干涉；纵向长度控制在180mm以内，完全容纳在后轮与中轴之间的车架三角空间内，不会影响脚踏的转动空间，骑行过程中曲柄、脚踏不会与动力模块发生运动干涉。摩擦轮的行程调节范围有30mm的余量，可以适配不同胎宽的公路车外胎，从23c到32c宽度的外胎都能通过调整安装位置，保证摩擦轮与轮胎的有效接触面积。电池包的固定绑带做了可调节设计，适配不同截面尺寸的车架下管，不管是圆管还是异型管的公路车架，都能实现牢固固定，不会在颠簸路面出现电池移位的问题。

　　在实际使用场景中，这套结构非常适合短距离通勤的骑行用户，平时可以拆除动力模块作为普通公路车进行运动骑行，遇到长距离通勤或者体力不佳的情况，花几分钟就能装好动力模块，实现电动助力骑行，不需要单独购置一台完整的电动自行车，节省存放空间与购置成本。摩擦驱动的结构特性也让后期维护非常简便，不需要对原车的变速系统、刹车系统做任何改动，电机、控制器、电池都是模块化设计，出现故障时可以单独更换对应模块，不需要拆解原车部件。摩擦轮属于易损件，当橡胶层磨损到极限时，只需要松开固定螺丝更换新的摩擦轮即可，维护成本远低于传统轮毂电机或者中置电机的电动自行车。整套结构的受力分析经过反复验证，安装支架的强度可以应对日常城市路面的颠簸冲击，在额定功率输出状态下，支架不会出现形变或者松动的问题，摩擦轮与轮胎的接触压力保持稳定，不会出现动力传递中断的情况。刹车系统完全保留原车的夹器或者碟刹结构，动力系统没有介入刹车链路，刹车手感与原车保持一致，不会因为加装动力系统影响制动安全性，同时控制器带有刹车断电功能，刹车手柄处加装的感应元件可以在捏下刹车时瞬间切断电机动力输出，避免刹车时电机继续输出动力造成的制动距离变长或者部件损坏。
