68mm规格自行车偏心底部安装支架结构

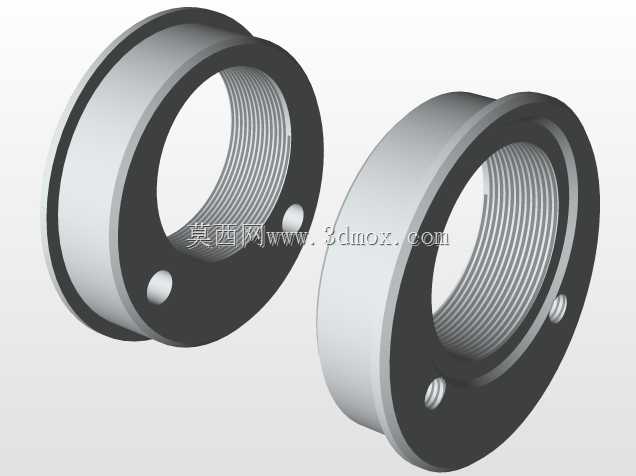

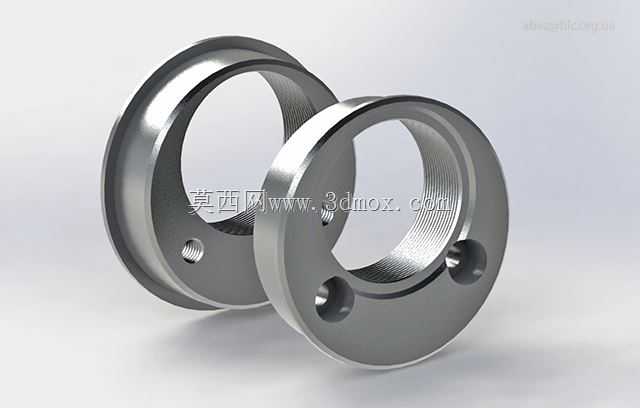

　　在自行车传动系统的装配场景中，底部支架作为衔接车架五通部位与曲柄传动组件的核心承载构件，其结构精度直接决定了骑行过程中传动效率的损耗水平与整车运转的平顺性。这款偏心结构的底部支架，针对传统同轴底架无法适配链条张紧度微调、特殊齿比组件安装错位补偿的需求设计，在通勤自行车、场地固定齿轮自行车、小轮特技自行车的装配场景中有着广泛的适配空间。从实际使用功能来看，该构件采用双环叠合的偏心结构设计，两个环形构件的内孔轴线存在固定偏移量，当转动外侧调节环时，可带动内侧承载螺纹孔的轴线产生径向位移，以此实现中轴安装位置的微调，无需额外加装张紧轮即可完成链条张紧度的调整，尤其适配无尾钩变速结构的单速自行车、死飞车型，

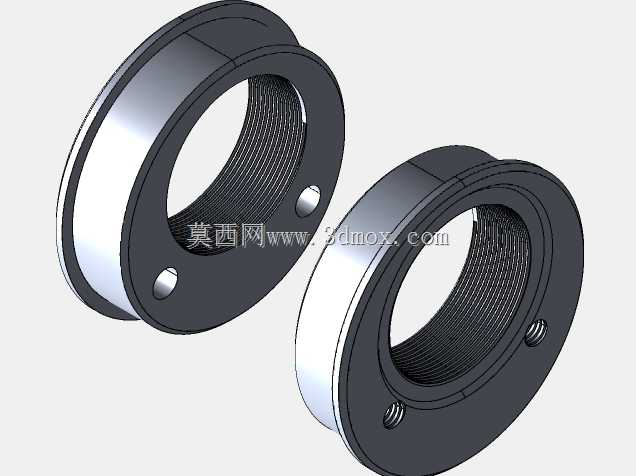

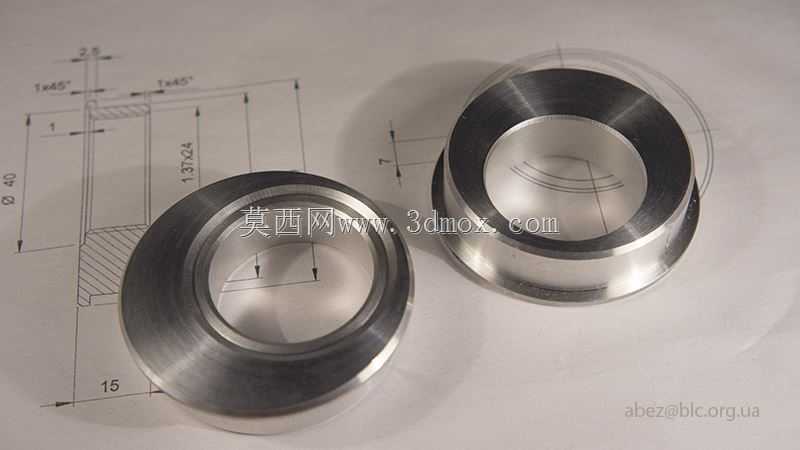

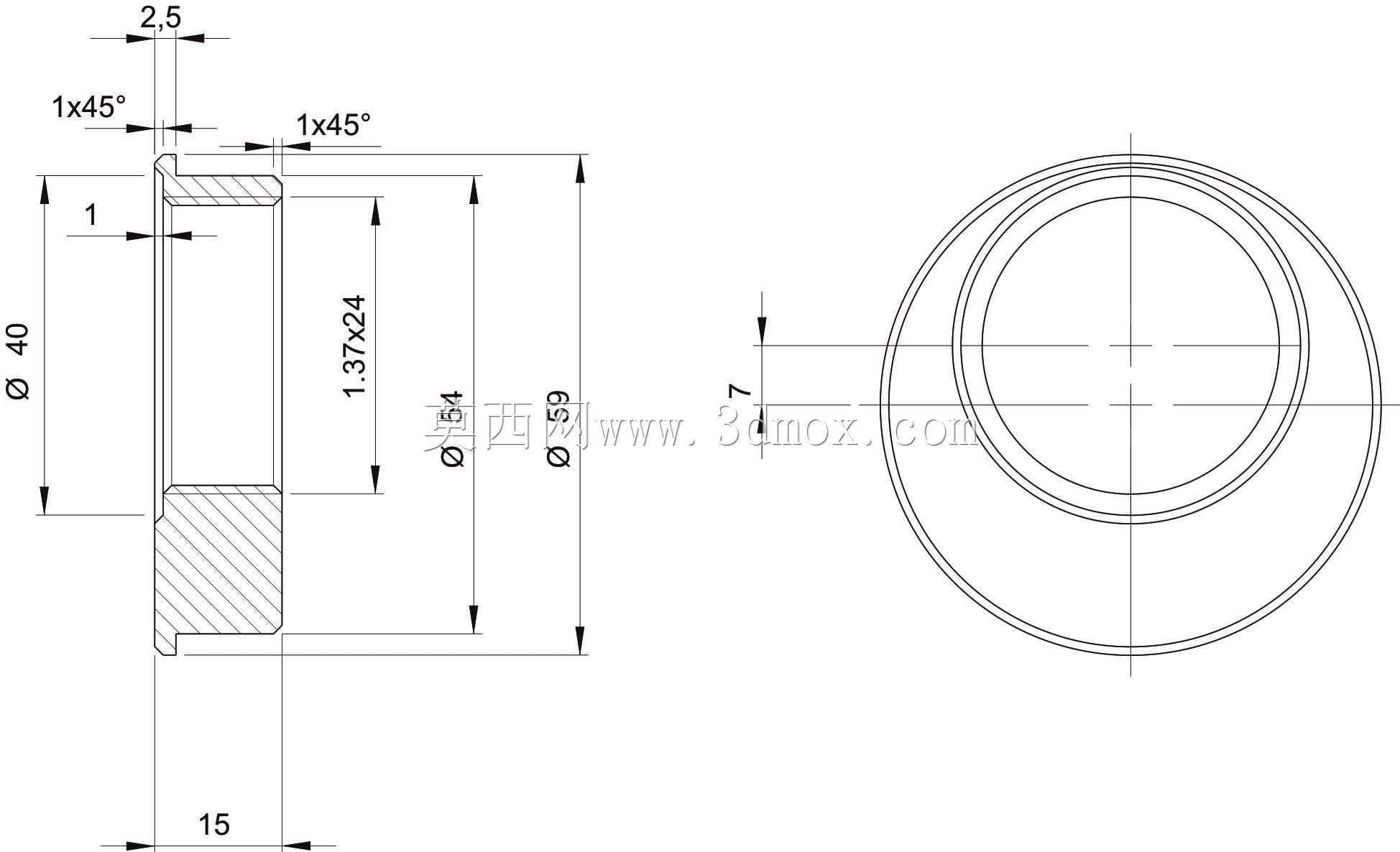

　　能够抵消车架焊接过程中产生的五通位同轴度公差，避免传动过程中出现链条剐蹭、跳齿的问题。设计过程中，构件整体采用环形对称布局，主体承载环的外径适配常规68mm规格的自行车五通管内径，安装时可直接嵌入车架五通的安装位，无需对车架进行额外扩孔或切削加工。环体内壁加工有1.37英寸×24牙规的标准英制传动螺纹，可直接适配市面绝大多数规格的方孔中轴、花键中轴组件，螺纹段的加工长度覆盖常规中轴的旋入深度，保证连接后的螺纹啮合长度满足骑行冲击载荷下的强度要求。两个环形构件的端面上分别设计有两个对称的沉头安装孔，当偏心量调整至合适位置后，可通过沉头螺钉将两个环体锁止固定，避免骑行过程中受振动影响出现环体转动、偏心位移的问题，

　　锁止孔的沉头深度与标准内六角螺钉的头部尺寸匹配，安装后螺钉头部不会突出环体端面，不会与曲柄转动部位产生运动干涉。从安装边界尺寸来看，该支架整体嵌入五通管后，两端突出车架的端面高度控制在2mm以内，可适配不同宽度的曲柄安装间隙，不会出现曲柄与车架剐蹭的问题；偏心调节的行程覆盖0-6mm的径向位移范围，能够适配不同磨损程度的链条张紧需求，也可兼容不同齿数的牙盘组件安装时的中心距补偿。在结构强度设计上，环体的壁厚经过载荷校核，在承受1500N的垂直踩踏冲击载荷时，环体的最大形变量控制在0.02mm以内，不会出现螺纹变形、环体开裂的问题；构件的边缘位置全部做了R0.5的圆角过渡处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中点，

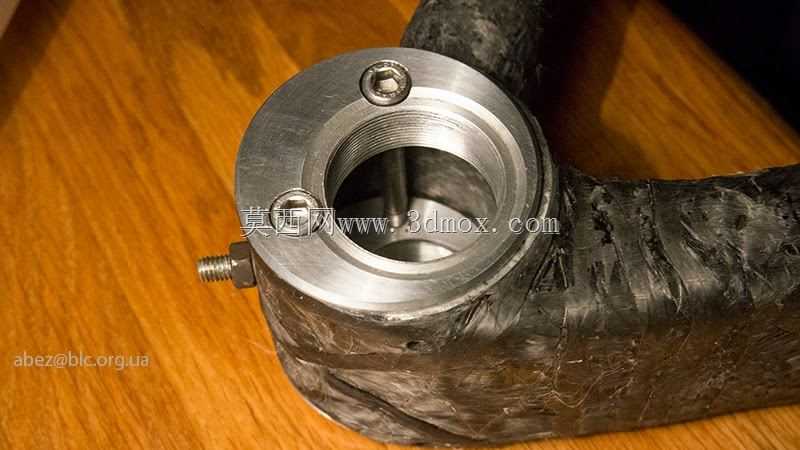

　　提升构件的疲劳寿命。实际装配过程中，操作人员可先将两个偏心环预叠合嵌入五通管，转动调节环观察中轴安装位的中心偏移量，待链条张紧度调整至合适范围、牙盘与飞轮的共面度符合要求后，再锁紧端面的固定螺钉完成安装，整个调节过程无需拆解整车传动系统，大幅降低了后期维护调整的操作难度。相较于传统的螺纹固定式同轴底架，这款偏心结构的支架省去了额外张紧结构的安装空间，整体重量更轻，调节操作更简便，同时偏心结构的锁止可靠性更高，不会出现长期使用后张紧结构松动的问题，在定制化自行车组装、老旧自行车传动系统修复的场景中，能够有效解决车架五通公差带来的装配适配问题，提升整车传动系统的运转稳定性。
