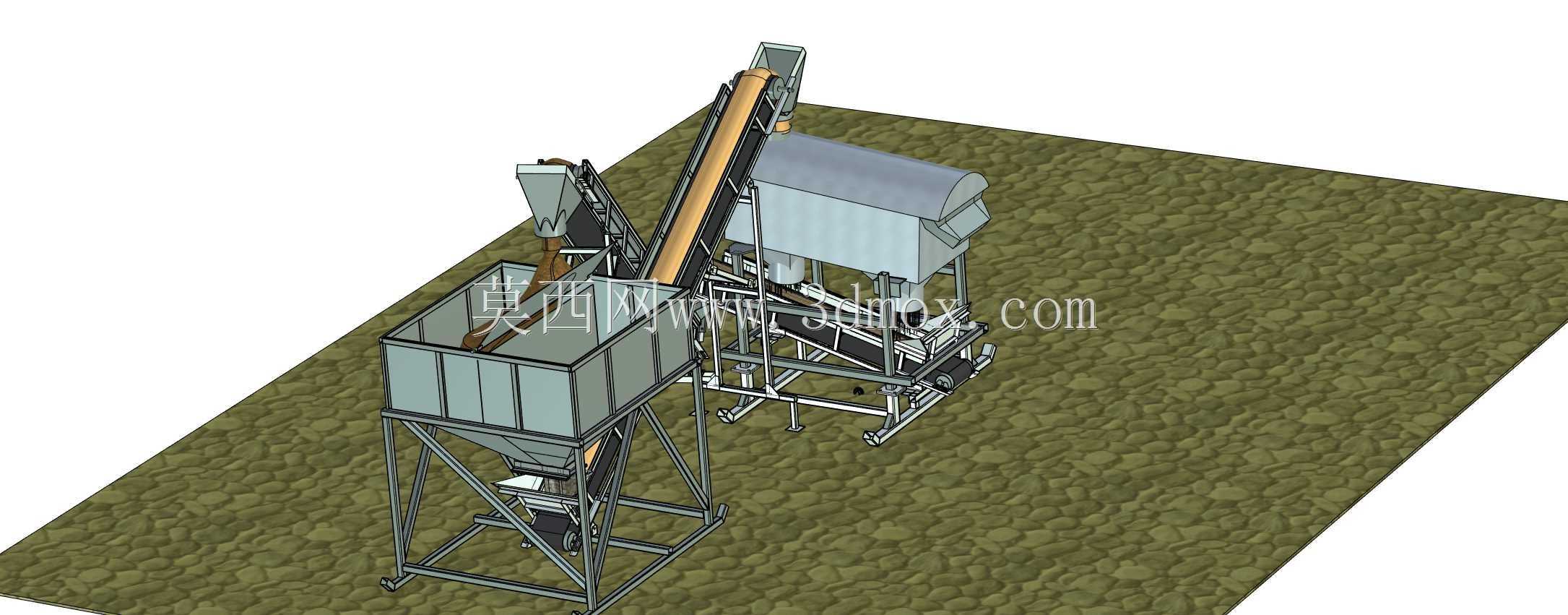

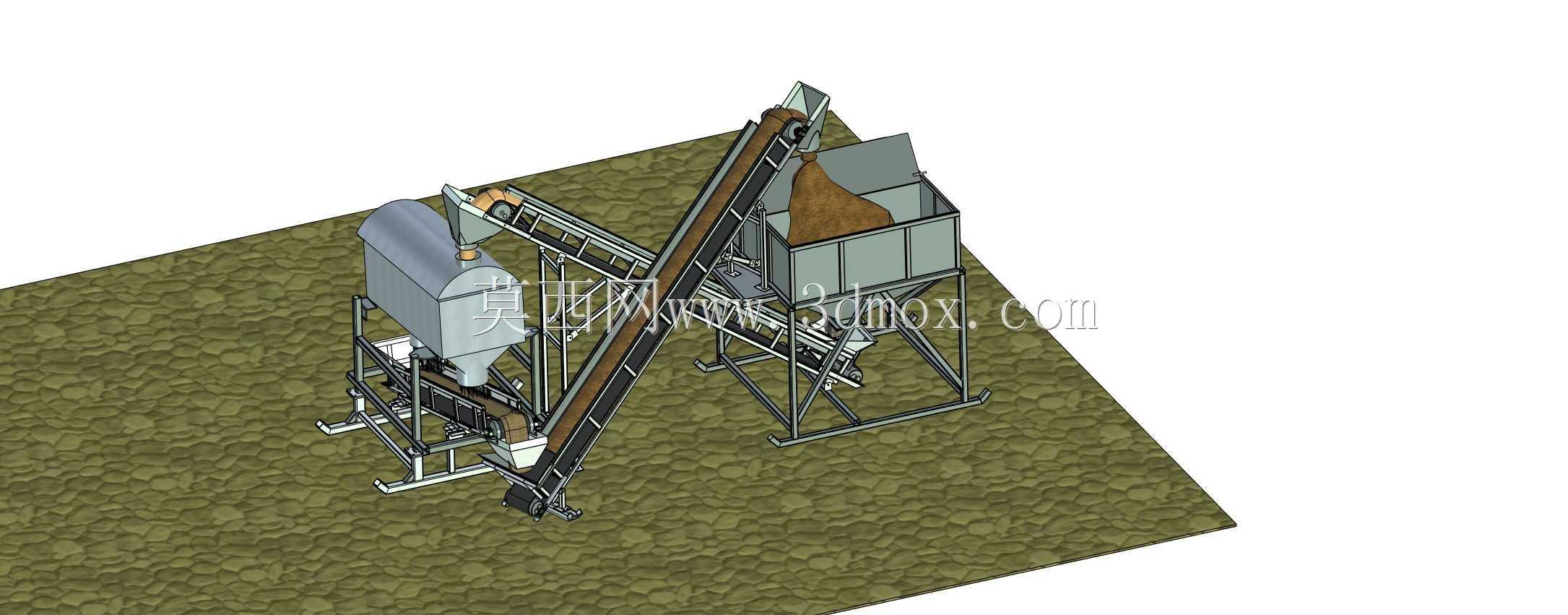

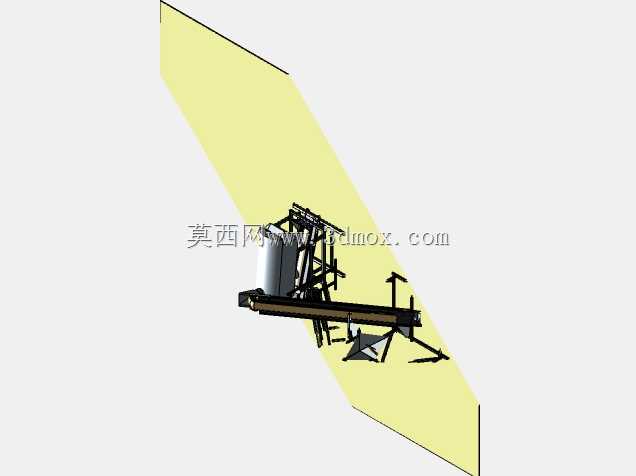

　　这套多频筛分机组的三维结构，核心面向散状物料的干式分级作业场景，在矿山采选的骨料破碎生产线、建筑用砂石料加工、化工粉体除杂、食品原料粒度分级、制药行业药粉筛分，以及黑色、有色金属选矿的磨矿分级回路中都能适配。整套设备采用模块化钢架支撑布局，进料段配置大容积受料斗，斗体采用斜壁溜料设计，壁板倾角设置为62度，避免含水率8%以下的细粉物料在斗壁粘黏架桥，受料斗下方配置可调速的给料机构，可根据下游筛面的负载情况动态调整给料量，避免瞬时进料量过大造成筛面堵孔、筛网过载变形。倾斜布置的主输送机构采用密封式导料槽结构，将受料斗输出的物料匀速输送至上层滚筒筛单元，滚筒筛段先对物料进行初分级，将粒径大于筛网孔径的粗颗粒物料先行分离排出，

　　粒径合格的物料通过滚筒筛网孔下落至下方的多频振动筛面。多频振动筛单元采用不同激振频率的分区设计，进料端采用高频率小振幅激振参数，让进入筛面的物料快速分层，细颗粒尽快透筛，出料端采用低频率大振幅参数，让卡在筛孔内的难筛颗粒顺利弹出，减少堵孔概率，同时延长物料在筛面末端的停留时间，提升分级精度。整套设备的支撑钢架采用矩形钢管焊接成型，支腿底部配置可调式地脚安装板，安装时可根据现场地面平整度调整支腿高度，保证设备整体水平度偏差不超过千分之二，避免筛面偏斜造成物料走偏、筛分效率下降。设备的侧边配置检修走台与护栏，日常更换筛网、检查激振器、维护传动部件时，操作人员可直接在走台上作业，无需额外搭设脚手架。设备的整体安装边界需预留不小于1.

　　2米的侧边检修通道，进料端上方需预留吊装空间用于受料斗的安装与后期维护，出料端需匹配下游输送设备的接料口高度，避免物料落料高差过大造成粉尘外溢或颗粒破碎。设计过程中针对不同物料的特性，筛网采用快装式压紧结构，无需拆卸整体筛框即可快速更换不同孔径的筛网，适配不同粒度分级的生产需求，激振单元采用外置式安装布局，润滑点全部布置在设备外侧，日常注油维护无需进入设备内部，降低运维作业的安全风险。整套设备的料流路径全程采用密封导料结构，减少筛分过程中的粉尘外溢，配套的除尘接口可直接对接厂区除尘系统，满足作业现场的环保要求。针对易磨损的受料斗内壁、溜槽段、筛面进料端位置，设计时预留了耐磨衬板的安装位置，可根据物料的磨琢性选择高锰钢、

　　橡胶或聚氨酯材质的衬板，延长设备易损件的更换周期，降低长期运行的运维成本。设备的传动部件全部配置安全防护罩，避免运行过程中人员意外接触转动部件造成安全事故，各单元的驱动电机均采用可调速设计，可根据实际处理的物料特性、产能需求灵活调整运行参数，在保证筛分效率的前提下降低运行能耗。
