立式滚道型球磨设备三维结构设计

　　在矿物加工、粉体制备、建材原料细碎等生产场景中，粉磨环节是决定后续物料分选、混配精度的核心工序，这类立式滚道结构的球磨设备，常被布置在细碎工序之后、分选工序之前的工艺段，承担将粒径不均的进料物料研磨至目标粒度的作用，相比卧式筒形球磨机，该类立式结构占地投影面积更小，设备重心沿竖直轴线分布，运行过程中整机振动幅度更低，对厂房基础的载荷要求更友好，适合中小型产能的粉体生产线、实验室中试线配套选用。

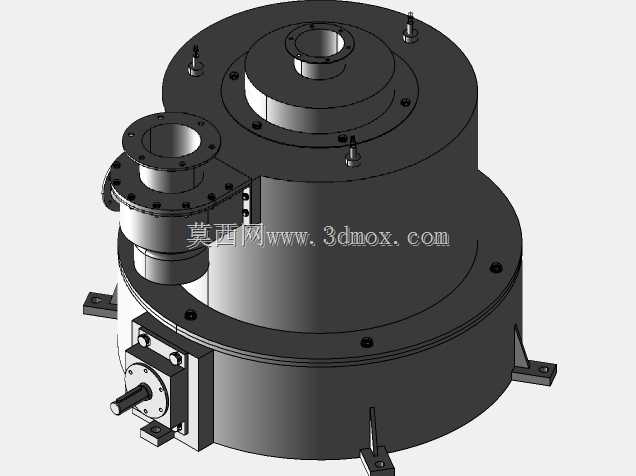

　　从结构功能来看，设备顶部设置的同心法兰接口为进料口，物料可通过重力落料或者配套螺旋给料机构送入研磨腔内部，侧部斜向布置的法兰接口为出料口，可配套风送管路或者筛网组件实现磨后物料的导出，下部伸出的轴端为动力输入接口，可配套联轴器与减速电机直连，无需额外布置复杂的皮带传动结构，传动链路更短，动力传递效率更高。设备底部的三个支脚为安装固定位，每个支脚均预留螺栓安装孔，安装时可通过膨胀螺栓或者预埋螺栓将设备固定在混凝土基础或者钢制安装平台上，安装过程中需要保证支脚所在平面的水平度偏差控制在合理范围，避免设备运行过程中因偏载导致轴封磨损、滚道偏磨的问题。

　　核心研磨区域的滚道直径为440mm，该尺寸直接决定了单批次可容纳的钢球装载量与物料处理量，设计过程中滚道工作面采用圆弧过渡结构，可保证钢球在滚道内随回转部件运动时，能够形成稳定的泻落与抛落轨迹，通过钢球之间、钢球与滚道壁面之间的冲击、挤压、研磨作用，将进入腔体内的物料逐步磨细。设备筒体采用分段式法兰连接结构，上盖、筒体段、底座之间均通过周向均匀布置的螺栓实现紧固，配合密封垫片可保证研磨腔体的密封性，避免磨细的粉体物料从连接缝隙处溢出，同时分段式结构也便于后期设备维护时拆解，更换磨损的滚道衬板、检修内部密封组件与轴承部件，无需将整机从安装基础上完全拆除，可大幅缩短设备停机维护的时长。

　　设计建模过程中，需要重点关注几个核心尺寸的配合公差：动力输入轴与轴承位的配合公差、滚道与回转底座的同轴度公差、上下法兰连接面的平面度公差，这些公差取值直接影响设备装配后的运行精度，若同轴度偏差过大，设备运行时会产生异常噪音，同时加速轴承与密封件的磨损，缩短设备的无故障运行周期。筒体上布置的多个小直径接口为工艺预留孔，可根据实际生产需求接入温度传感器、料位检测元件，或者通入保护气体、冷却介质，适配不同特性物料的研磨需求，比如研磨易燃易爆粉体时可通入惰性气体实现腔体保护，研磨热敏性物料时可通入冷却介质降低腔体内温度，避免物料受热变质。

　　设备侧部的轴承座组件集成了轴封与轴承定位结构，设计时采用双重密封结构，外侧为防尘密封圈阻挡外界粉尘进入轴承腔，内侧为骨架油封阻挡腔体内的粉体物料溢出，可有效延长轴承的使用寿命，减少日常维护过程中的润滑脂更换频次。整体结构没有冗余的外置部件，所有管路接口、连接部件均贴合筒体布置，可减少设备安装时所需的周边操作空间，在生产线布局时可更灵活地与上下游设备衔接，不需要为设备预留过大的侧边检修通道，仅需在进料口、出料口、动力输入侧预留足够的操作与维护空间即可满足日常使用需求。

　　在三维建模过程中，所有法兰连接孔、支脚安装孔、螺栓沉孔均按照机械设计标准的规范尺寸建模，未做简化处理，可直接导出工程图用于生产加工，也可导入仿真软件对设备运行过程中的应力分布、模态特性进行仿真分析，验证结构强度是否满足满载运行时的载荷要求，尤其是滚道部位在钢球长期冲击下的疲劳强度，需要通过仿真确认壁厚取值是否合理，避免设备运行过程中出现滚道变形、开裂的问题。
