俄标РП-ТП6кВ配电间隔柜体结构设计

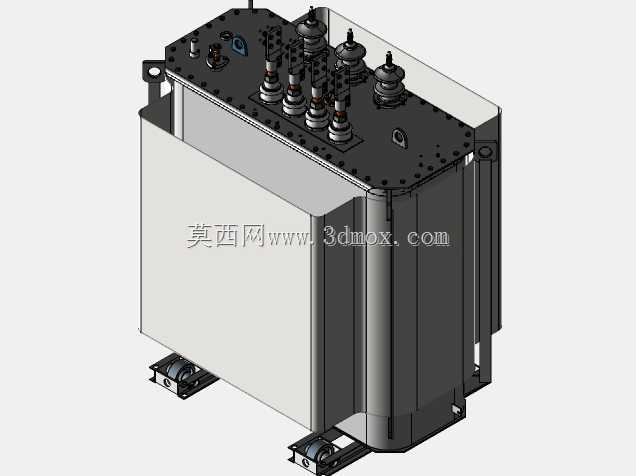

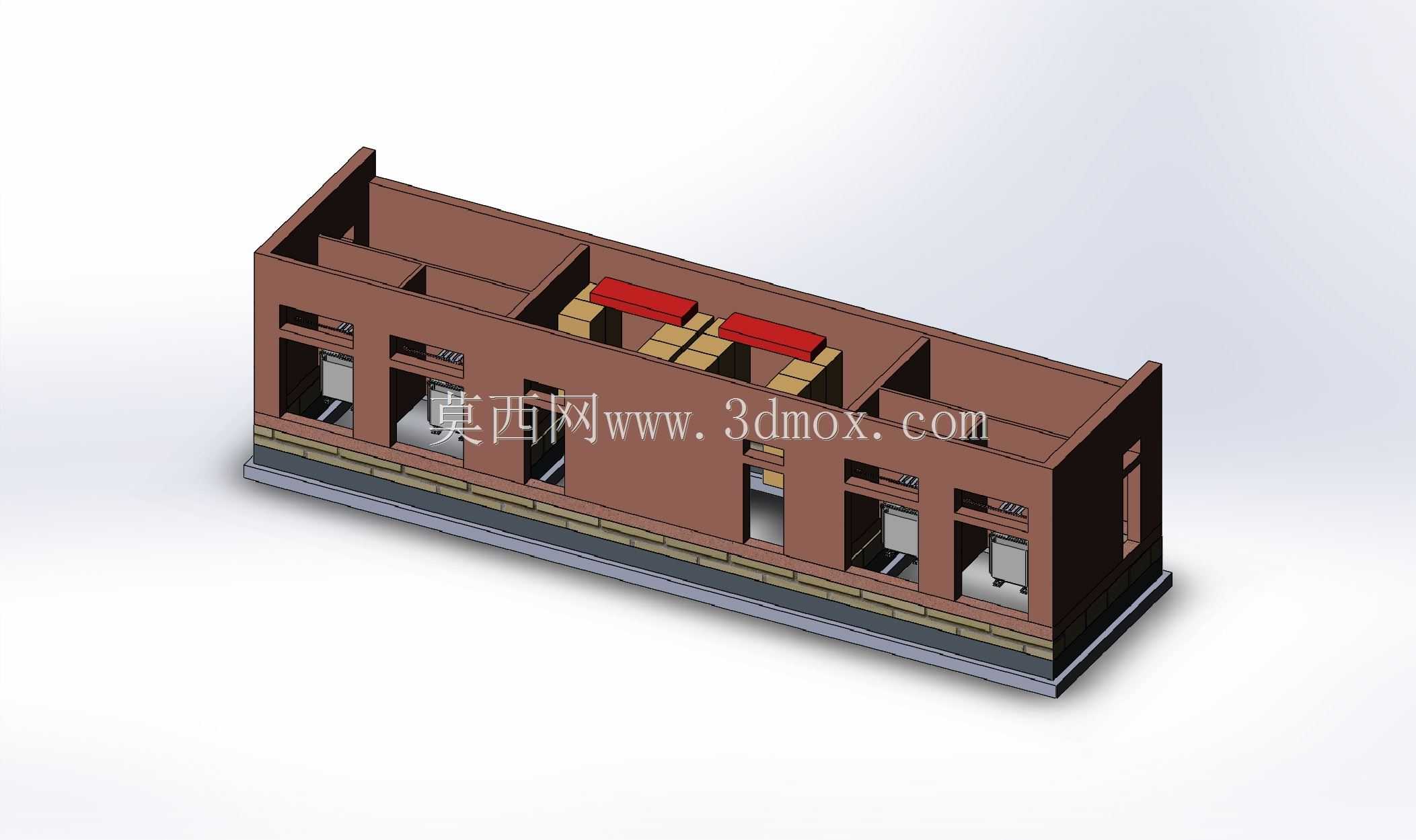

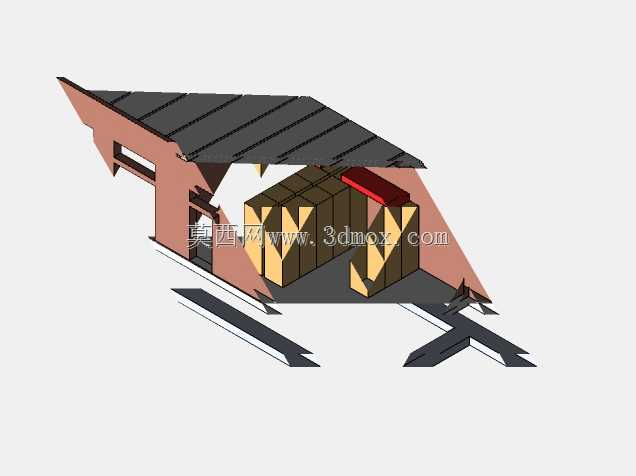

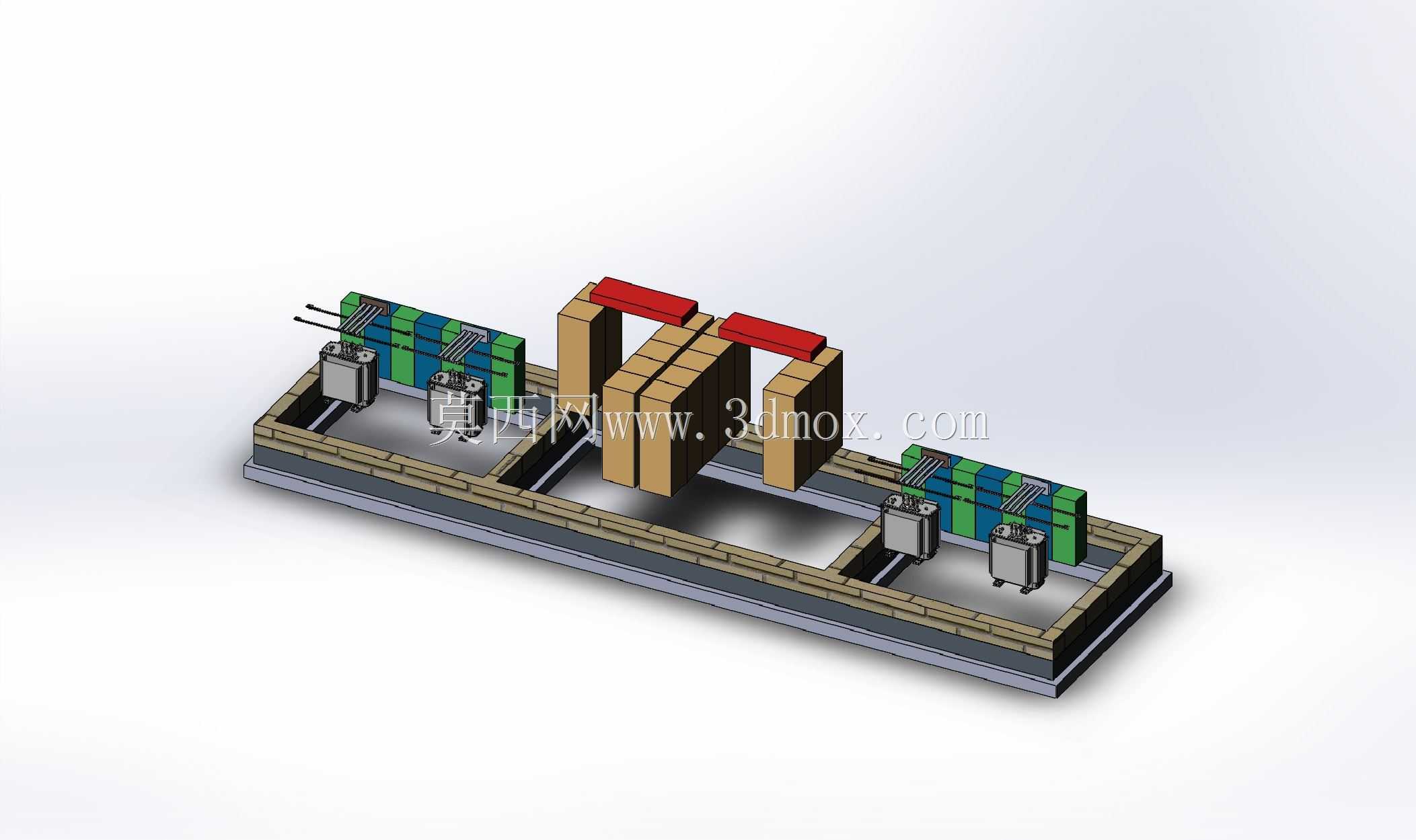

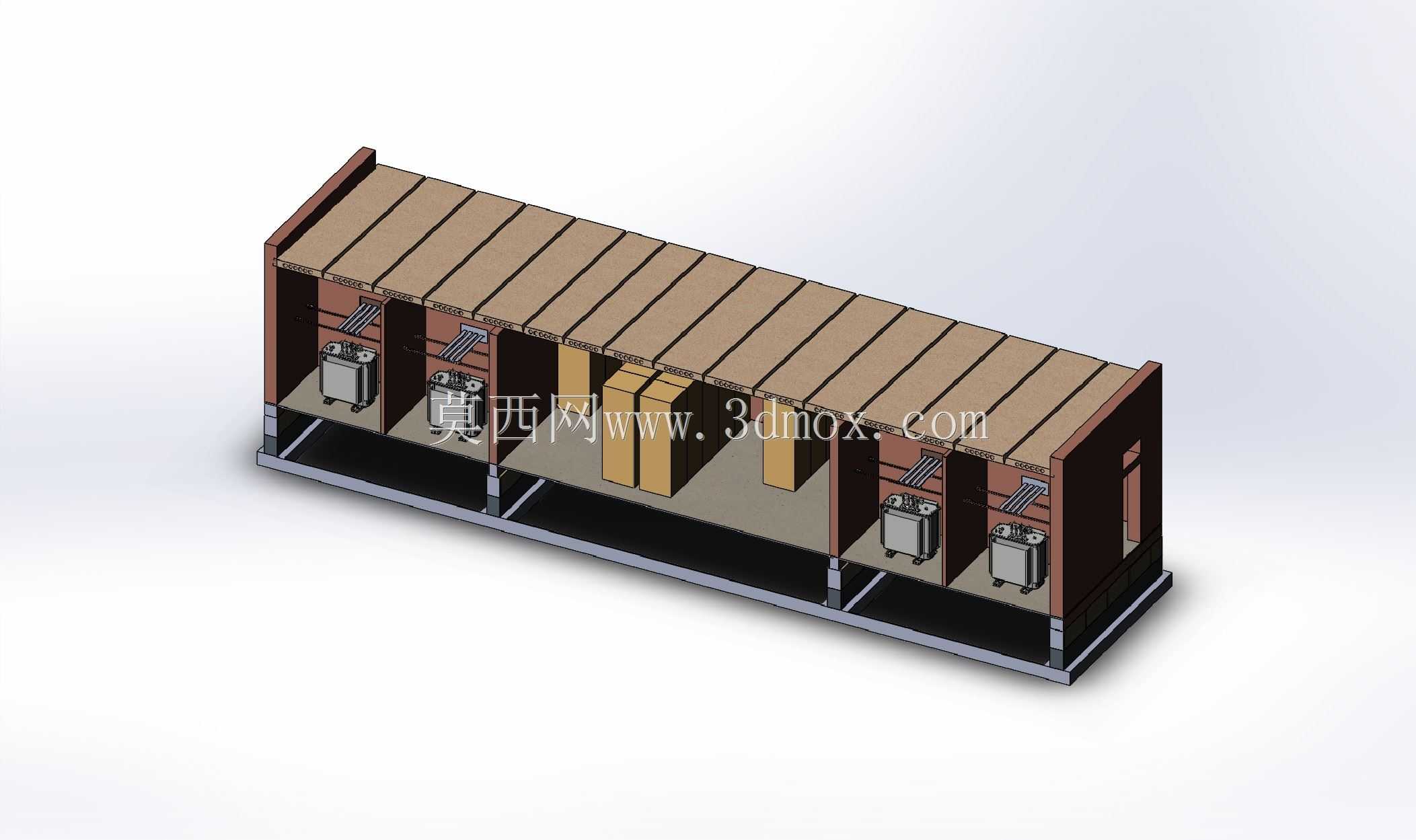

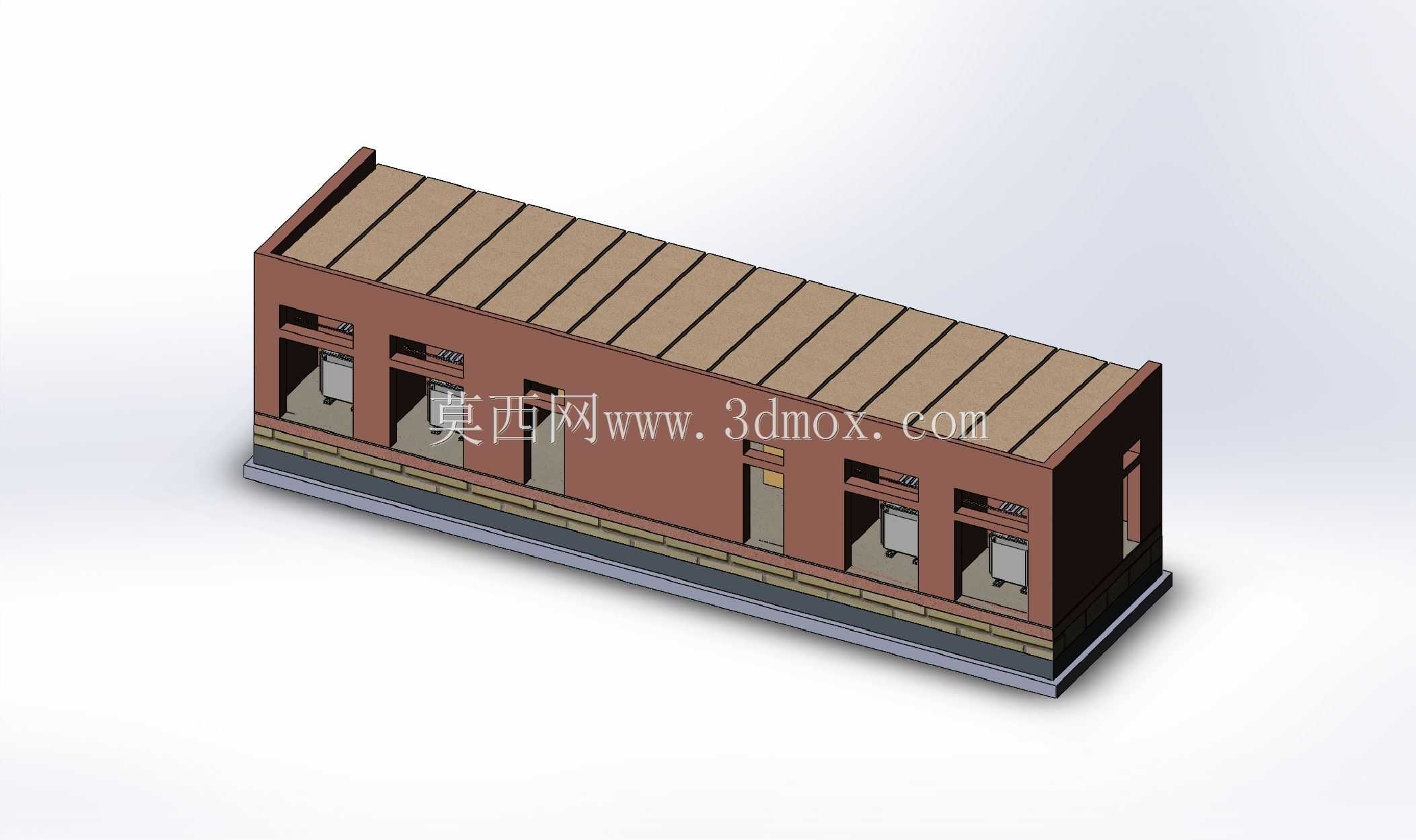

　　本次呈现的6kV等级配电间隔柜体结构，适配俄系工矿配电系统的户内安装场景，主要承担高压侧受电、计量、馈线分配的核心功能，常见于冶金厂区、油气处理站、大型工矿自备电站的6kV高压配电室内部，作为单段母线的进出线间隔单元使用，可配合同系列柜体组成单母线分段、单母线不分段的高压配电系统，满足二级、三级负荷的高压配电需求。从实际使用场景来看，这类柜体安装于室内高压配电间的电缆沟上方，柜体底部预留对应尺寸的电缆穿孔，可适配高压交联聚乙烯电缆的下进下出布线方式，柜体正面设置操作与观察区域，运维人员可在柜前完成断路器分合闸操作、状态观测、保护定值查看等常规运维动作，无需进入柜体后侧通道，适配配电间前维护的布局要求，可有效压缩配电间的整体占地面积，

　　适配老旧厂区配电改造时空间受限的安装场景。从功能特性来看，该柜体为金属封闭铠装式结构，内部通过金属隔板分隔为断路器室、母线室、电缆室、低压仪表室四个独立隔室，各隔室之间设置金属泄压通道，当内部出现弧光短路故障时，高压气体可通过预设的泄压通道向柜体顶部或后侧释放，避免故障波及相邻间隔与运维人员，保障配电系统的运行安全。柜体内部可适配俄制ВМГ系列少油断路器或者同尺寸的真空断路器，配套设置电流互感器、电压互感器、接地开关、避雷器等高压元器件，可实现过流保护、速断保护、接地保护、欠压保护等常规高压配电保护功能，同时预留计量仪表的安装位置，可满足电能计量、状态监测的配套需求。从设计思路来看，

　　整个柜体采用型材焊接框架搭配覆铝锌板折弯面板的结构，框架部分采用标准化的C型材拼接焊接，保证柜体整体的结构强度，满足高压设备动热稳定的受力要求，在短路电流冲击下不会出现柜体变形、门板弹出的问题；面板部分采用覆铝锌板数控折弯加工，表面做静电喷塑处理，具备良好的防腐蚀、抗锈蚀能力，适配配电间内多尘、温差变化的使用环境。柜体的门板与框架之间设置密封胶条，达到IP4X的防护等级，可防止外界杂物、鼠类进入柜体内部引发短路故障，同时门板设置机械联锁结构，只有当断路器处于分闸位置、接地开关处于合闸位置时，才可打开柜门进入柜内操作，从机械结构上杜绝误入带电间隔的操作风险，符合高压配电设备的五防联锁要求。从外形尺寸与安装边界来看，

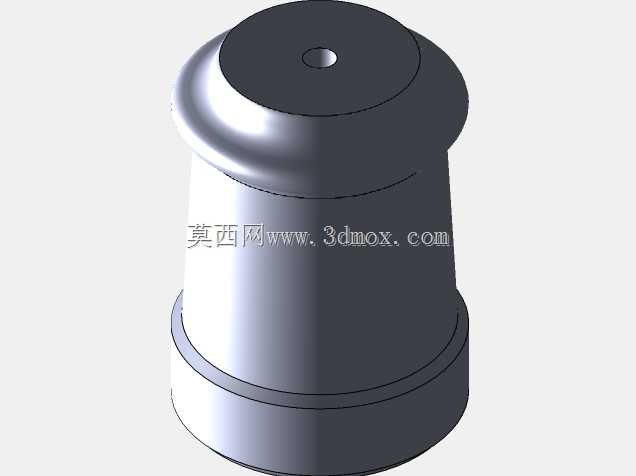

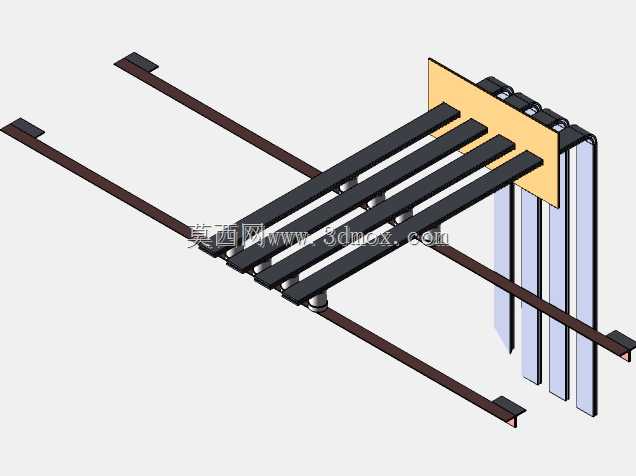

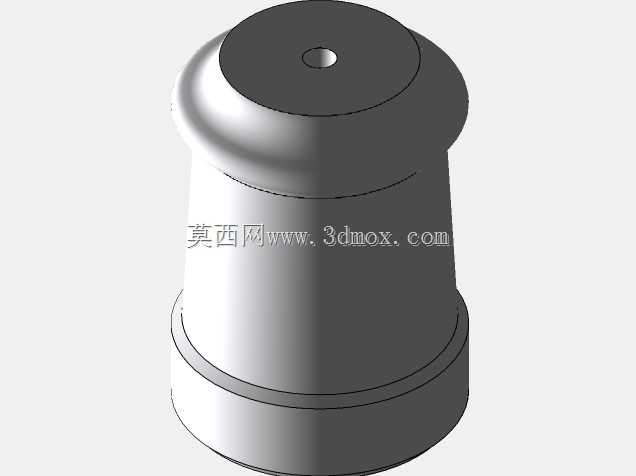

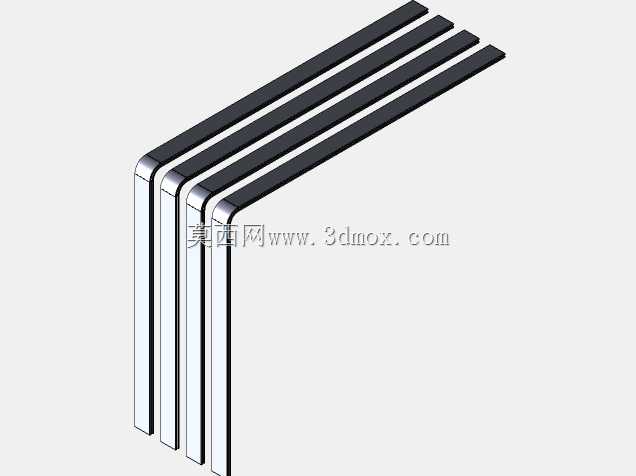

　　该柜体宽度适配6kV单间隔的标准安装尺寸，深度满足柜内断路器手车摇进摇出的操作空间要求，高度适配常规配电室的层高与母线桥安装高度，柜体底部的安装孔位与俄标配电间的基础槽钢尺寸完全匹配，安装时可直接将柜体固定在预设的10号基础槽钢上，无需额外加工过渡安装板。柜体顶部预留母线连接的开孔，可与相邻同型号柜体的主母线直接拼接，组成多间隔的高压配电列柜，母线连接部位设置绝缘护套与隔弧板，避免不同相母线之间出现放电短路问题。电缆室内部预留足够的电缆弯曲半径空间，可适配最大截面300平方毫米的三芯高压电缆终端制作与安装，电缆固定支架可根据电缆的实际数量调整安装位置，适配不同出线回路的电缆布线需求。在细节设计上，柜体的观察窗采用高强度钢化玻璃，可在不打开柜门的情况下清晰观察柜内断路器的分合位置、接地开关状态、电缆终端的运行情况，观察窗与门板之间设置密封压条，避免粉尘进入柜内。低压仪表室位于柜体前侧上部，预留足够的空间安装保护装置、计量仪表、操作按钮、指示灯等低压元器件，仪表室门板设置可开启的小观察窗，运维人员可直接观察仪表显示数据，操作按钮设置防误碰的保护罩，避免日常巡检时误触导致断路器误分闸。柜体的接地回路采用全框架等电位连接，所有金属门板、隔板、框架之间都设置专用的接地连接线，保证整个柜体的接地连续性，接地电阻满足高压设备的接地要求，避免故障时柜体外壳出现危险电压。
