壁挂式低压电气防护配电箱结构设计

　　这款壁挂式低压配电箱体，是工业配电、民用建筑配电场景里最常用的末端电能分配载体，日常在车间动力配电支路、写字楼楼层配电间、户外临时施工供电节点、小型加工设备供电端都能见到它的身影，核心作用是把上级回路输送来的电能，按照下游不同负载的需求分拆成多个独立供电支路，同时给内部的断路器、漏电保护器、接线端子排这些电气元件提供可靠的安装承载空间，还要隔绝外部粉尘、水汽、意外触碰对内部带电部件的影响，避免运维人员误触带电体引发触电事故，也阻挡外界杂物进入造成元件短路故障。

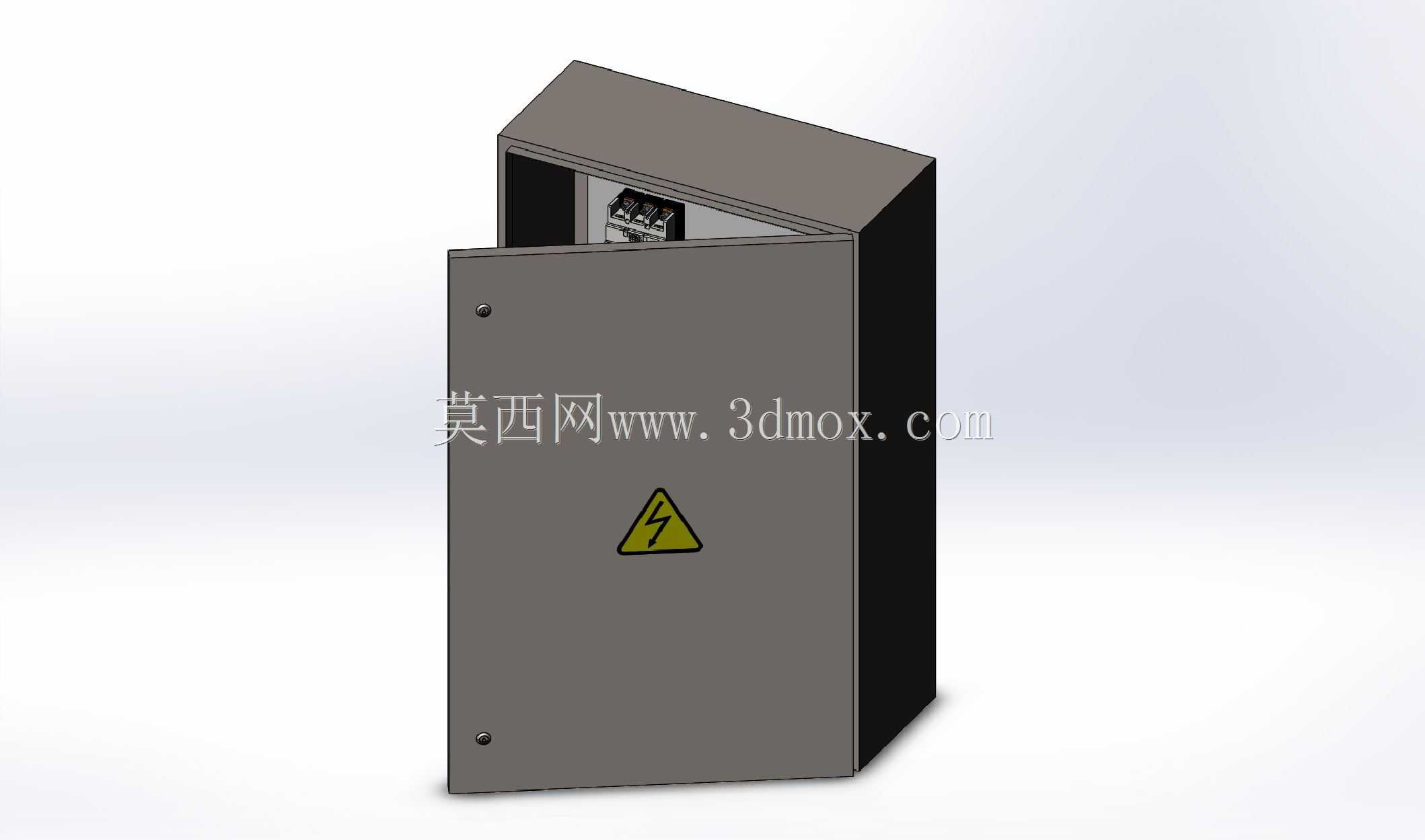

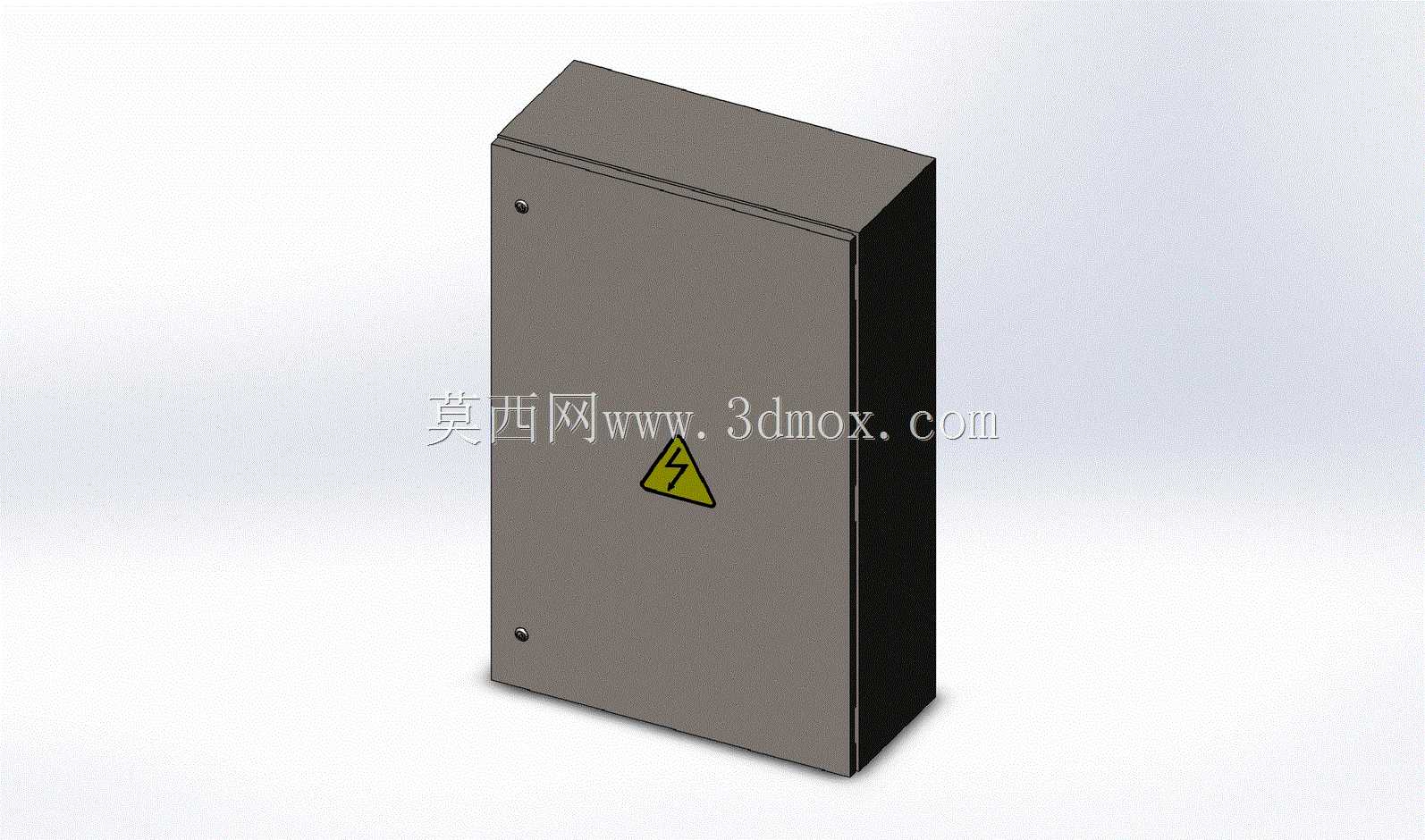

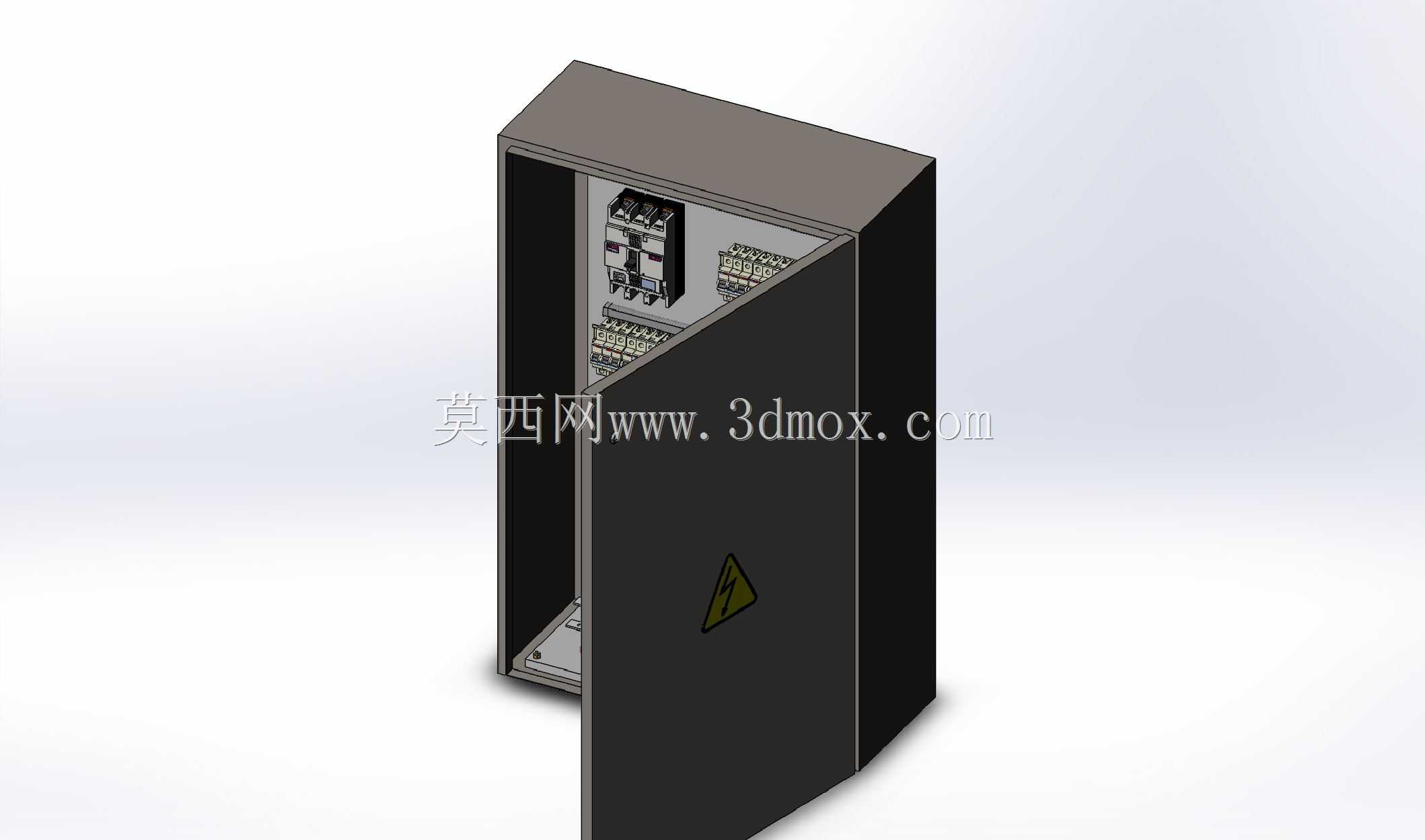

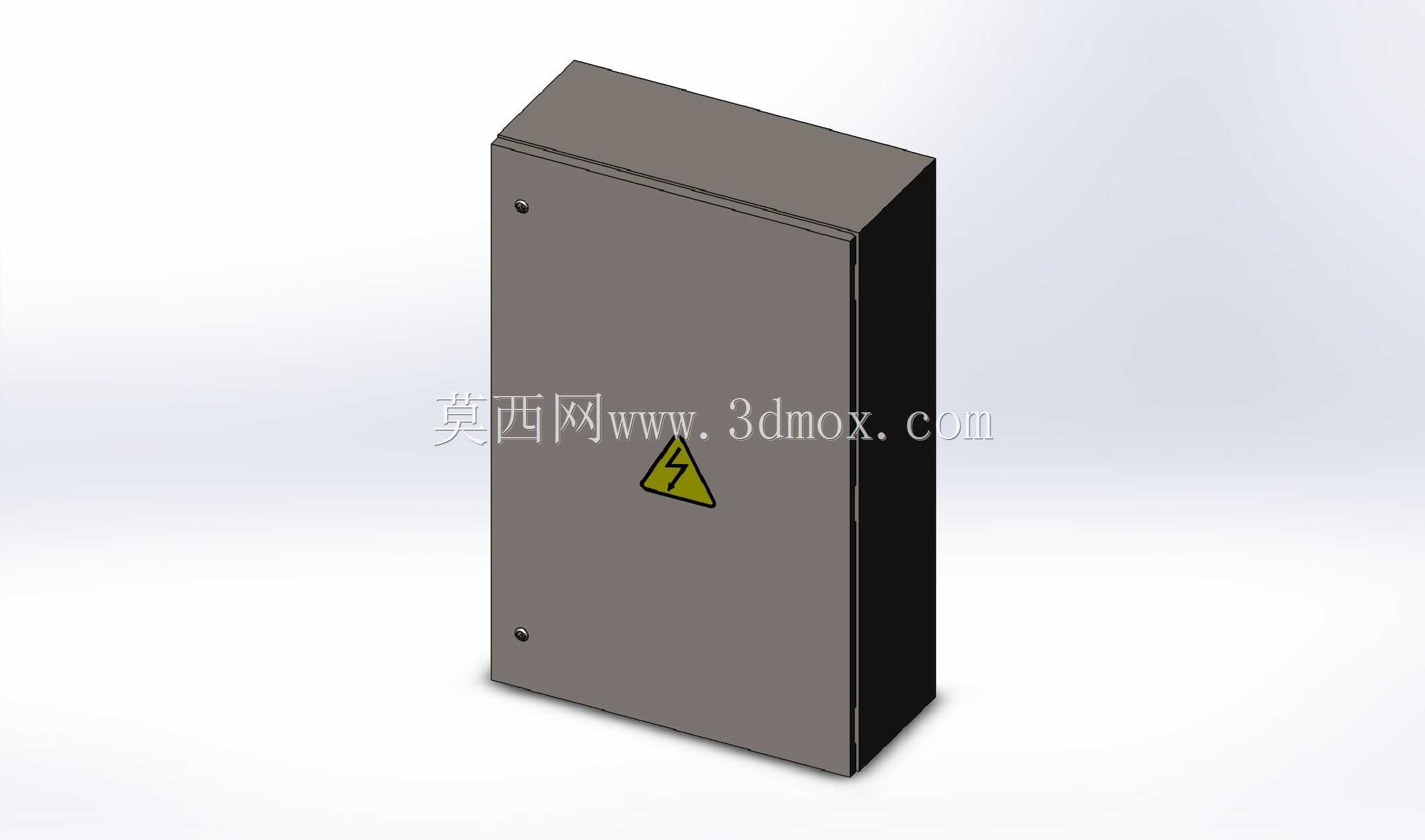

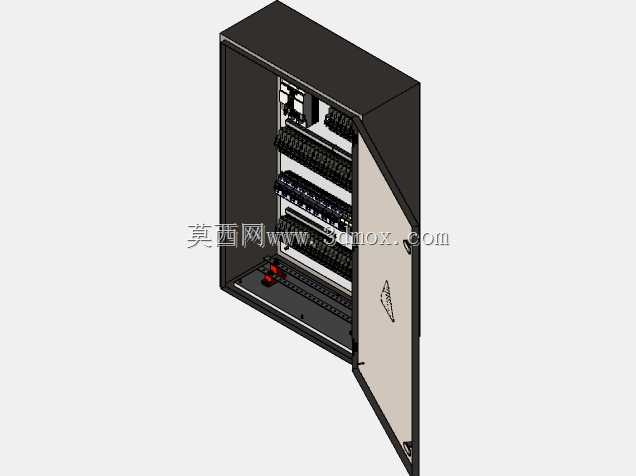

　　从结构设计思路来看，这款箱体采用了常见的单开门壁挂式布局，整体是冷轧钢板折弯焊接成型的封闭式壳体，门板和箱体主体之间通过侧边的暗装铰链连接，开合角度可以满足日常元件检修、接线操作的空间需求，门板和箱体贴合的边缘做了向内折弯的防水止口，配合粘贴在止口位置的密封胶条，能够有效阻挡日常环境里的浮尘、飞溅水滴进入箱体内部，满足常规室内安装场景的防护等级要求。门板上预留了两个锁止点位，上下分布的固定螺丝或者专用柜锁可以把门板和箱体牢牢锁紧，非运维人员无法随意打开箱门接触内部带电部件，符合电气安全防护的规范要求。门板表面居中位置印刷了高压警示标识，用醒目的黄底黑边闪电符号提醒周边人员注意电气风险，避免无关人员随意触碰。

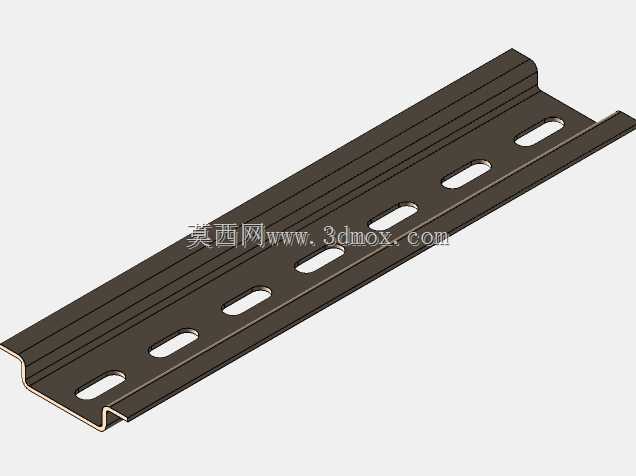

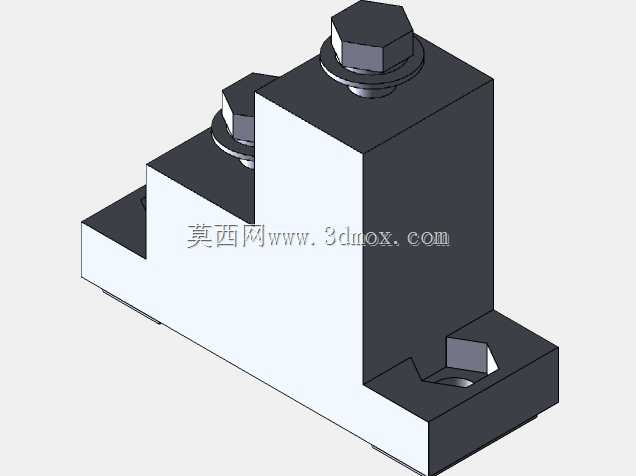

　　在安装边界的设计上，这款箱体的背部预留了四个壁挂安装孔位，孔位的间距匹配常规电气安装的膨胀螺栓固定尺寸，安装时只需要在墙面打好对应位置的膨胀螺丝，把箱体挂装上去拧紧固定螺母就可以完成安装，不需要额外做复杂的支撑结构，适合在混凝土墙面、轻钢龙骨墙面、设备侧立面等多种垂直安装面固定。箱体内部的安装底板采用了独立的镀锌板构件，通过侧边的固定螺丝和箱体主体连接，电气元件可以先在安装底板上完成导轨固定、接线排布之后，再整体装入箱体内部，大幅提升现场装配和后期检修的效率。箱体的上下边缘都预留了敲落孔结构，施工时可以根据进出线电缆的走向、线缆直径大小，敲掉对应位置的敲落片，安装电缆防水接头或者护线套，既可以固定进出线缆，避免线缆晃动拉扯接线端子造成松动，也能填补线缆和箱体开孔之间的缝隙，维持箱体的整体防护性能。

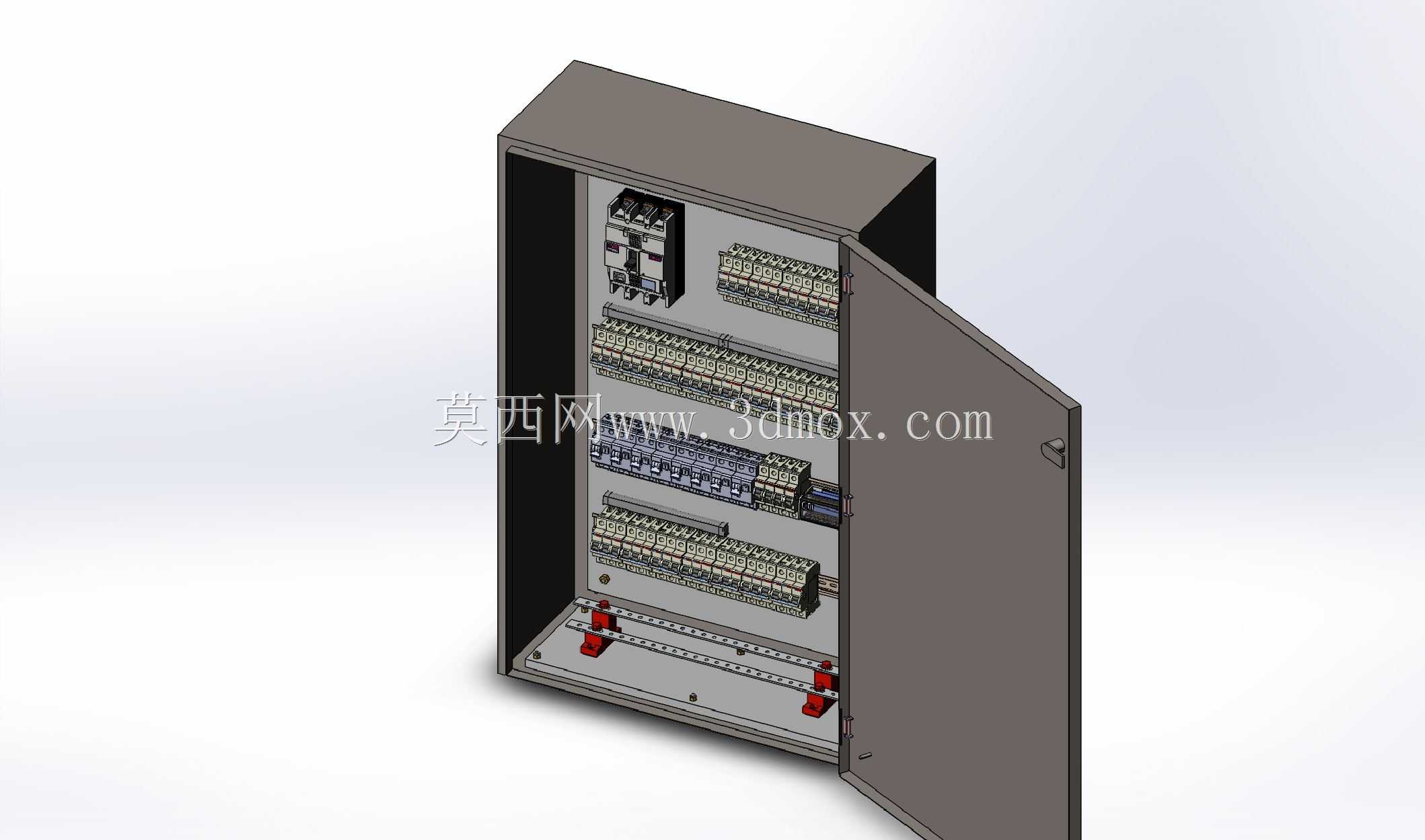

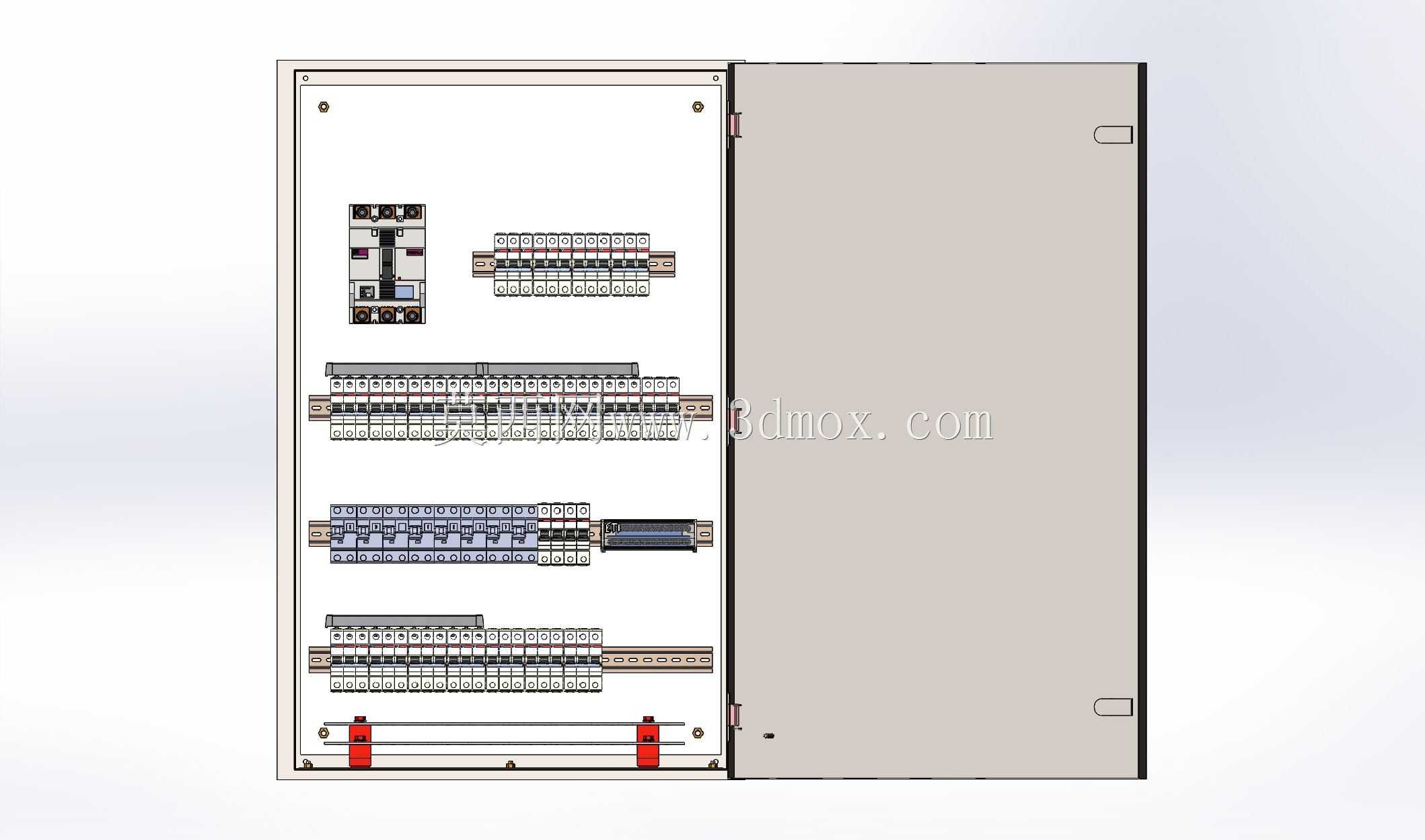

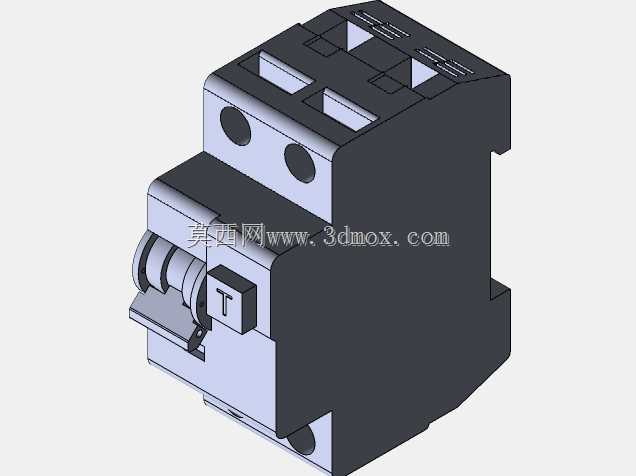

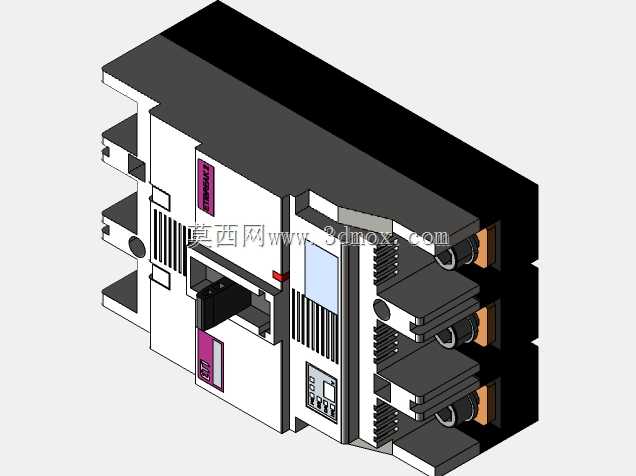

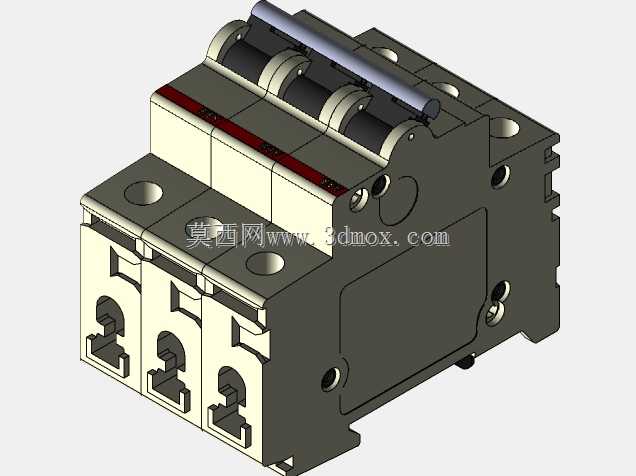

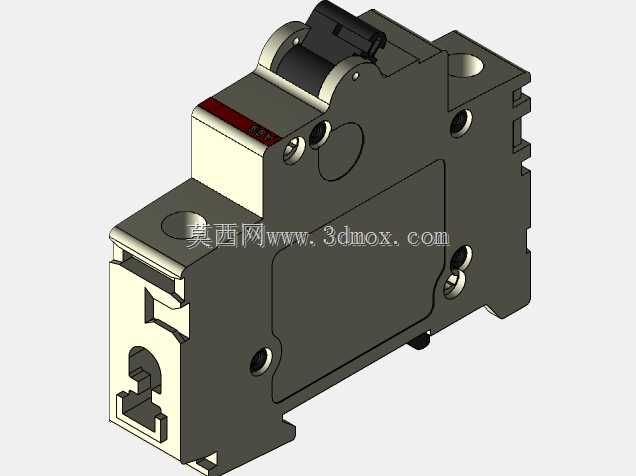

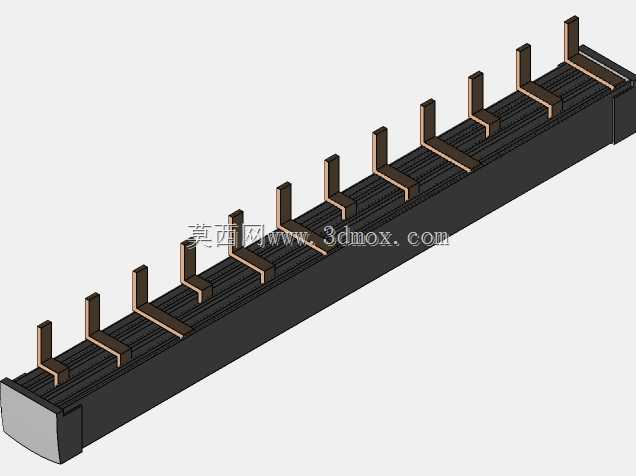

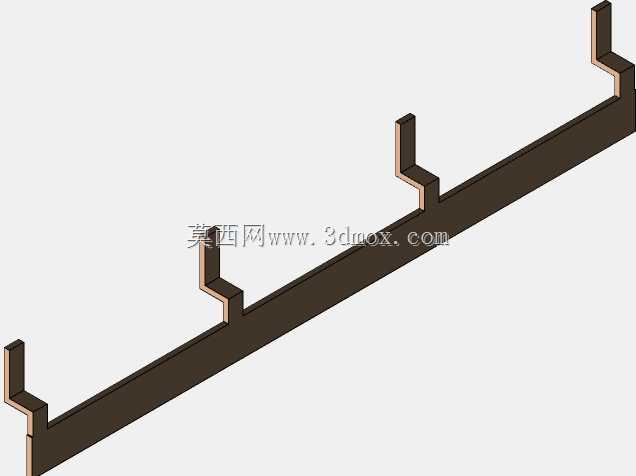

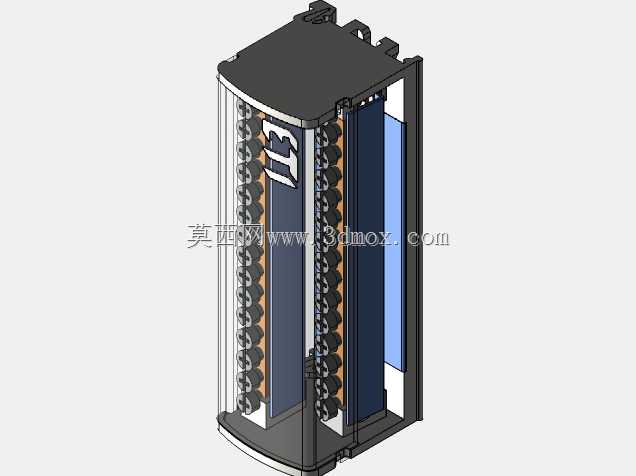

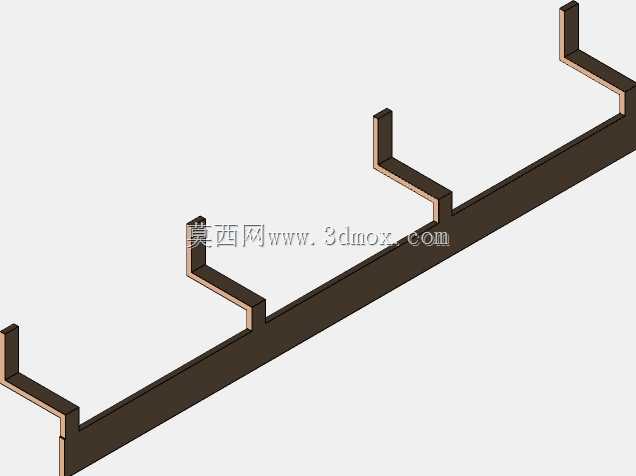

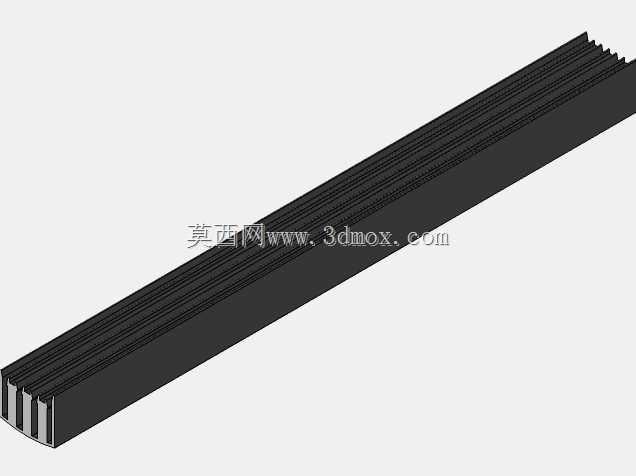

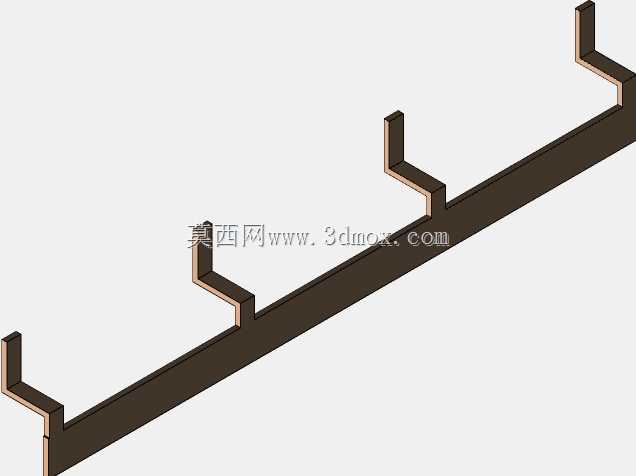

　　从实际使用的功能特性来说，这款箱体的内部空间预留了足够的元件排布余量，既可以安装小型微型断路器作为照明回路的配电开关，也可以容纳塑壳断路器、漏电保护装置作为动力设备的供电保护，甚至可以在箱体内部加装小型的电涌保护器、电能计量模块，满足不同场景下的配电功能扩展需求。箱体的钣金厚度经过合理选型，既不会因为板材过薄造成箱体受力变形，导致门板闭合不严、安装后晃动，也不会因为板材过厚造成整体重量过大，增加墙面安装的承重负担和材料成本。箱体表面做了静电喷塑处理，灰色的塑层不仅有良好的绝缘性能，还能抵御日常环境里的潮气、轻微腐蚀，避免钣金壳体长时间使用出现生锈掉漆的问题，延长设备的整体使用寿命。

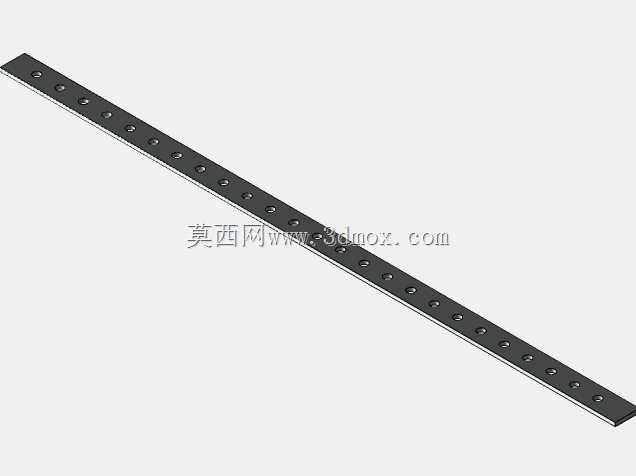

　　在结构细节的处理上，箱体所有的折弯边缘都做了钝化去毛刺处理，不管是生产装配环节还是后期现场接线检修，都不会出现锋利的钣金边缘划伤操作人员的问题。门板和箱体之间还预留了接地连接点位，通过专用的黄绿双色接地导线把门板和箱体主体做可靠电气连接，避免门板因为内部元件漏电出现带电风险，保障运维操作时的人身安全。箱体的整体深度设计也做了充分考量，既可以容纳常规厚度的电气元件，也不会因为箱体过深突出墙面太多，影响安装位置的通道通行，也不会和墙面其他管线、构件出现安装干涉。这类配电箱体在设计建模的时候，需要重点核对内部元件的安装尺寸、导轨的安装位置、进出线孔的排布位置，还要预留出接线的操作空间，避免元件安装完成之后箱门无法正常闭合，或者接线时操作空间不足导致接线不牢固，留下发热、短路的安全隐患。
