Nextion1060P101显示模块电路板结构

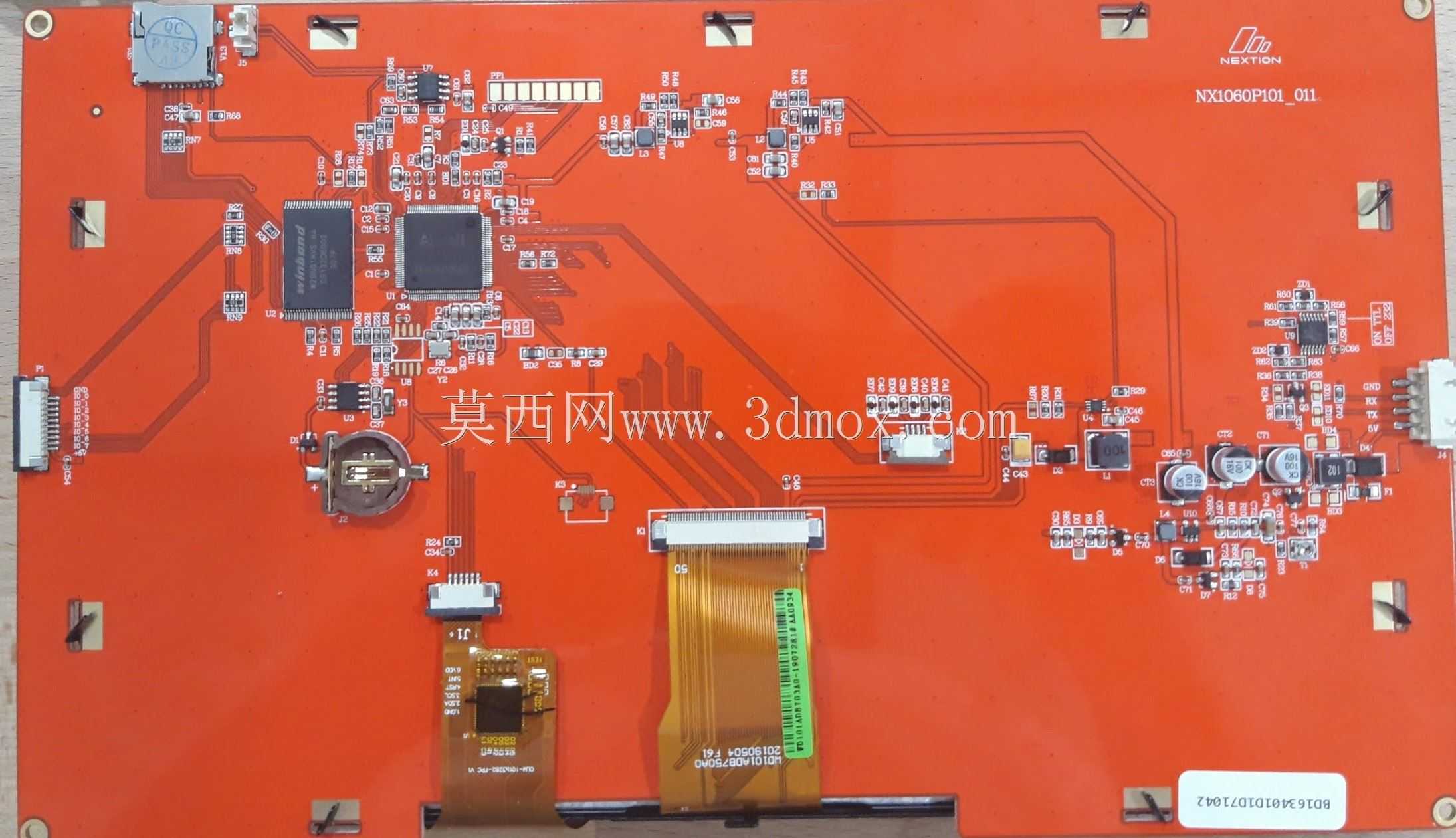

　　这款显示模块的PCB结构设计，首先要考虑的是嵌入式人机交互场景下的安装适配问题，在工业控制终端、小型智能设备、物联网交互节点这类应用场景里，这类10英寸规格的显示模块往往需要直接嵌入设备前面板，所以电路板的外形边界、安装孔位的公差控制是设计阶段的核心考量之一。从板件布局来看，核心主控芯片放置在板件偏左的区域，周边配套的阻容元件、存储芯片围绕主控做最短走线布局，尽可能减少高频信号的传输损耗，同时避开FPC排线的连接区域，避免排线弯折时对板上元件造成挤压干涉。板上预留的FPC连接座直接对应液晶面板的排线输出，排线走线路径做了专门的避让设计，在板件下半部分留出了足够的排线弯折空间，不会因为装配时的排线弯折导致板上焊接点受力脱焊。

　　电源管理部分的元件集中布置在板件右侧区域，和主控信号区域做了物理空间上的分隔，减少电源纹波对显示信号的干扰，板上的固定孔位分布在四个边角以及长边的中间位置，适配不同厚度前面板的安装固定需求，每个固定孔周边都做了露铜接地处理，装配时可以通过金属固定柱实现板件的可靠接地，提升设备运行时的抗干扰能力。板载的实时时钟电池座布置在主控芯片下方区域，电池更换时不需要拆解整个显示模组，只需要拆开前面板的预留维护口就可以完成电池更换，降低后期维护的拆解难度。接口部分的元件布置在板件的上边缘位置，对应设备外壳上的接口开孔，装配时不需要额外做转接线缆，直接可以对外连接通讯线路，减少内部走线的杂乱程度。从布线逻辑来看，显示信号的走线做了等长处理，

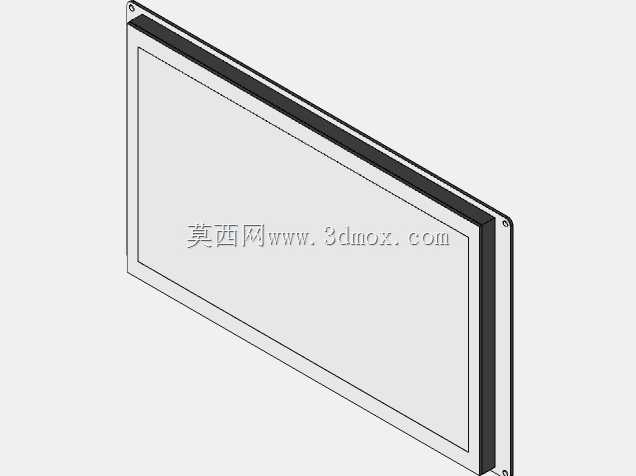

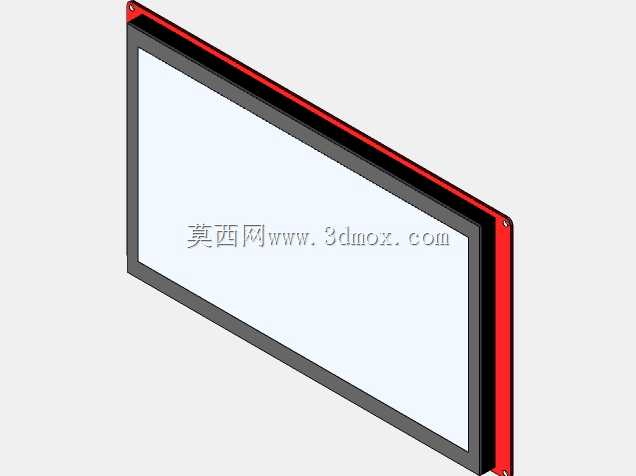

　　保证大尺寸屏幕显示时不会出现画面偏移、信号延迟的问题，电源走线做了加宽处理，满足屏幕背光、主控芯片工作时的大电流供电需求，避免走线过窄导致的压降过大、板件局部发热的问题。板件的边角做了圆弧倒角处理，装配时不会刮伤设备外壳的内部筋位，也能避免板件边角应力集中导致的PCB开裂问题。在实际选型适配时，这款模块的板件厚度、元件最高凸起高度都需要和设备前面板的内部空腔做匹配，板上最高的元件是接口部分的接插件，高度控制在常规嵌入式安装的空腔允许范围内，不需要额外在外壳上做凸起避让。对于做设备结构设计的工程师来说，这类显示模块的三维结构建模需要准确还原每个元件的外形高度、安装孔的精确位置、接口的伸出尺寸，才能在整机设计时提前排查干涉问题，

　　避免后期开模后出现装配不上的问题。板上的测试点布置在板件边缘区域，生产调试时不需要翻开屏幕就可以完成信号测试，提升生产环节的调试效率。散热方面，板上的主控芯片、电源芯片位置都没有布置过高的元件，装配时可以根据设备的散热需求选择是否粘贴导热硅胶片，将热量传导到设备的金属前面板上，提升长时间工作时的稳定性。
