工业在线式热成像测温摄像仪结构

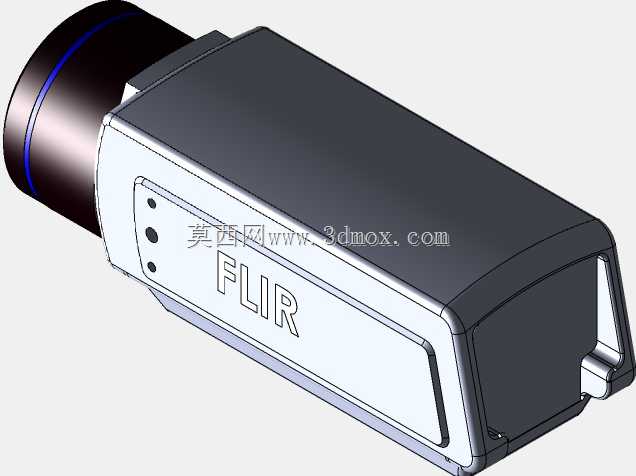

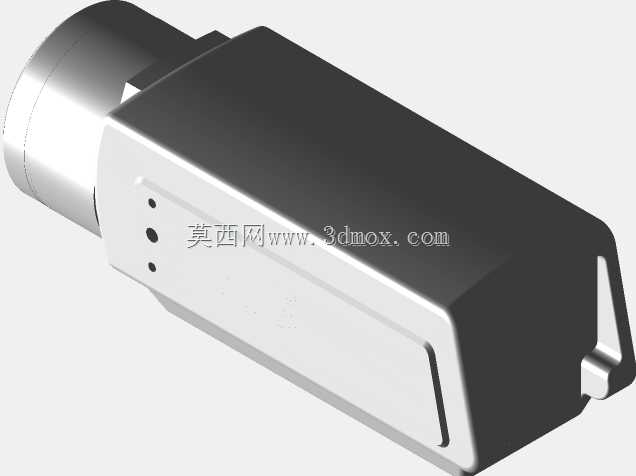

　　在工业现场的设备状态监测场景里，这类固定式热成像测温设备的部署量逐年提升，不同于手持测温仪的巡检属性，在线式机型需要长期固定在监测点位，7*24小时不间断采集视场内的温度分布数据，因此结构设计上首先要考虑长期运行的环境耐受性。从整机结构来看，外壳采用一体化铝合金铣削成型的密封结构，接缝处预留耐高低温的硅橡胶密封圈槽，满足工业现场多粉尘、偶有喷淋的防护需求，外壳表面做硬质阳极氧化处理，既提升抗腐蚀能力，也能在户外部署时降低阳光直射带来的壳体升温干扰，避免外壳自身温度传导影响内部测温模组的精度。

　　设备前端的镜头窗口采用镀增透膜的锗玻璃材质，这是红外热成像设备的典型设计，锗材料对8-14μm的长波红外有高透过率，同时窗口外侧预留了雨刮安装位与气幕接口，在冶金、煤矿这类高粉尘场景下，可以接入压缩空气形成持续气幕阻挡粉尘附着，或是搭配微型雨刮定期清理窗口污渍，避免异物遮挡导致测温数据失真。镜头模组的安装座设计了三轴微调结构，现场安装固定支架后，可以小范围调整俯仰、水平偏转角度，以及镜头的前后焦距，不需要反复拆卸支架就能完成视场校准，适配不同距离的监测目标，比如监测高压柜母排时需要窄视场长焦镜头，监测车间传送带整体温度时则更换广角镜头，模组的快拆卡扣设计能让现场运维人员在不拆开整机外壳的情况下完成镜头更换，减少现场维护的停机时间。

　　设备内部的结构分层非常清晰，最靠近前端镜头的是红外探测器模组与可见光成像模组，双光融合的设计让输出画面既能显示温度分布热图，也能同步显示可见光画面，方便运维人员快速定位温度异常点；中间层是信号处理电路板，板卡通过铜柱与外壳连接，外壳的散热筋直接将板卡工作产生的热量导出到外部，避免内部积热导致探测器温漂，电路板与外壳之间垫有导热硅胶垫，既提升导热效率，也能缓冲现场设备运行带来的振动，避免板卡接插件松脱；尾部是接线腔体，电源接口、以太网接口、报警输出接口都采用航空插头设计，接线完成后可以拧紧密封螺母，防止水汽、粉尘进入接线腔造成短路，腔体内部预留了端子排安装位，现场布线时可以直接将线缆压接在端子排上，不需要在狭小空间内焊接线缆，降低现场施工难度。

　　从安装边界来看，整机底部设计了标准的1/4英寸三脚架安装螺孔，同时配套的L型安装支架支持壁装、吊装两种方式，支架的腰型孔预留了足够的调整余量，安装时可以根据现场布线位置左右滑动调整设备固定位置，不需要重新打膨胀螺栓。整机的外形尺寸控制在紧凑范围内，不会在高压柜、设备旁这类狭小安装空间里占用过多位置，重量控制在1.2kg以内，普通的轻型支架就能稳定承载，不需要额外做承重加固。设备侧面预留了Micro SD卡插槽与调试按键，不需要拆开外壳就能完成本地存储扩容、参数复位的操作，调试按键做了凹陷设计，避免现场误触导致参数改动。

　　在功能实现的结构配套上，设备内部集成了温控模块，当环境温度低于-20℃时，内部的加热片会自动启动，将探测器温度提升到工作区间，避免低温下探测器无法正常成像；当环境温度高于50℃时，外壳的散热筋配合内部的导热结构能快速将热量散出，保证探测器工作在稳定的温度区间，减少测温误差。设备的报警输出接口可以直接联动现场的声光报警器，当监测到目标温度超过设定阈值时，直接输出开关量信号触发报警，不需要额外配置信号转换模块，简化现场的系统接线。这类设备常部署在变电站高压柜监测、冶金生产线设备温度监测、仓储消防防火监测、新能源电站电池组温度监测等场景，结构设计上的所有细节都是围绕长期稳定运行、低维护成本、现场部署便捷这几个核心需求展开，没有多余的装饰性结构，每一处结构特征都对应实际使用中的具体痛点。
