3D打印耗材用D200规格塑料线轴结构

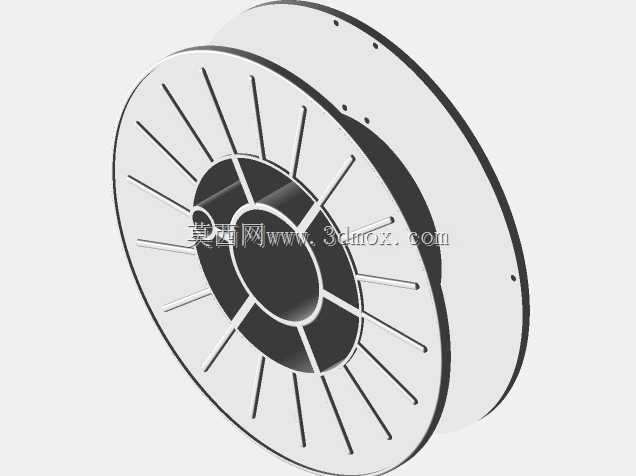

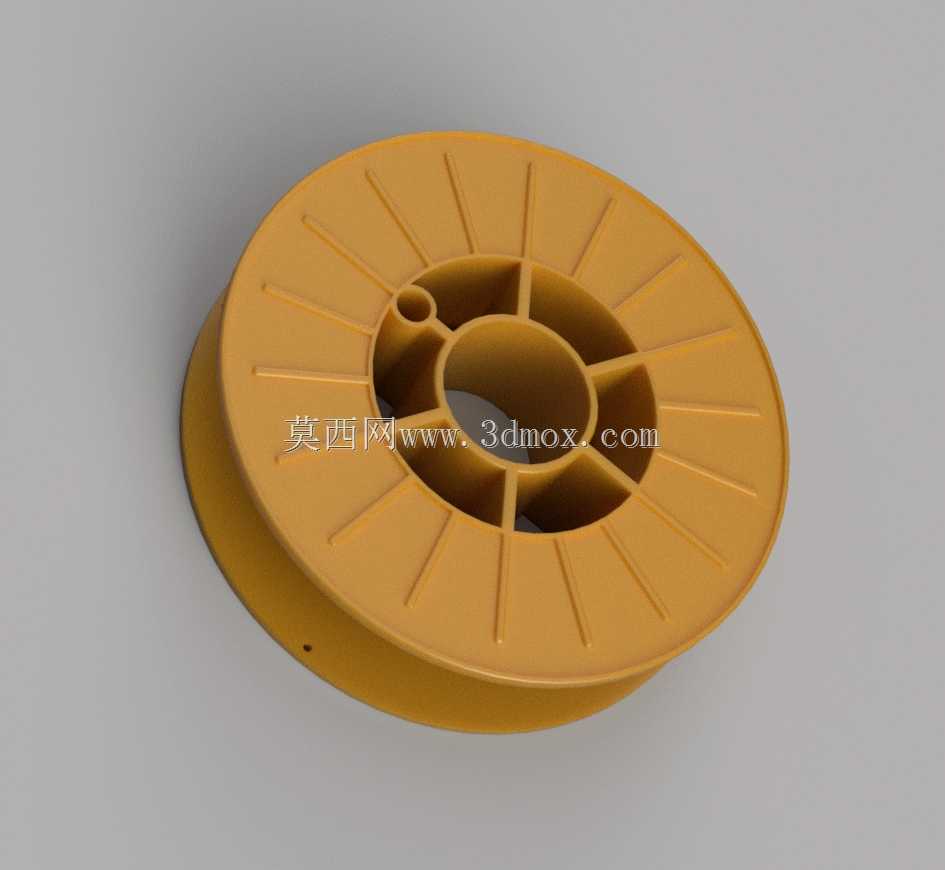

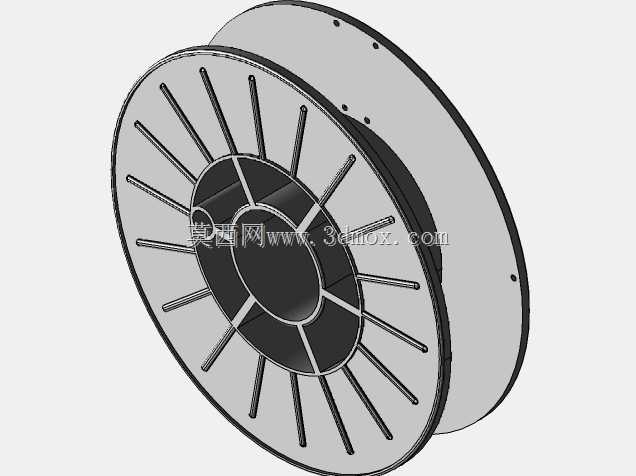

　　日常桌面级FDM3D打印作业中，耗材卷盘的适配性直接影响送丝稳定性，这款D200规格线轴正是针对1kg装PLA、ABS等常规打印耗材的收纳与送料需求设计，可直接适配多数家用、桌面商用3D打印机的料架安装位，也可用于小规格电线、焊锡丝、细纤维线材的周转收纳。从结构设计来看，整体采用对称式圆盘布局，两侧挡边直径统一为200mm，挡边表面均匀分布径向加强筋，既能够降低注塑生产时的材料用量，控制单件重量，又可以提升挡边的抗形变能力，避免线材缠绕挤压导致挡边外胀变形，保证卷绕后线材的排列整齐度。中心安装孔采用大直径通孔设计，适配市面上多数3D打印机料架的轴杆尺寸，孔周设置多道辐射状支撑筋连接中心轮毂与外侧挡边，筋位之间做了镂空处理，

　　既减少整体用料，也能降低转动惯量，让送丝过程中线轴转动更顺滑，不会因惯性过大导致线材松垮缠绕。轮毂侧面预留了小尺寸卡扣孔，用于固定耗材线头，避免运输、存放过程中线头松脱散开，减少线材打结、弯折报废的概率。设计过程中重点考量了安装边界的适配性，线轴整体宽度控制在标准1kg耗材卷的常规尺寸范围内，两侧挡边的外边缘做了小圆弧倒角处理，不会在转动过程中剐蹭打印机料架的侧边，中心孔的同轴度公差控制在合理范围内，保证转动时无明显偏心晃动，避免送丝过程中出现送料阻力波动，影响打印出丝的均匀性。挡边内侧表面做了细微的磨砂纹理处理，既可以降低线材与挡边之间的滑动摩擦，也能避免光滑表面与线材粘连，尤其是针对ABS这类存放过程中轻微析出的耗材，

　　能够减少线材粘盘导致的拉不动、断丝问题。在实际应用场景中，除了3D打印耗材的收纳，这款线轴也可用于电子装配工位的细导线、焊锡丝卷装承载，或是小型缝纫线、钓鱼线等民用线材的卷绕收纳，结构强度足以支撑1-1.5kg重量的线材卷绕，不会出现轴体开裂、挡边变形的问题。线轴的绕线区域直径经过合理测算，卷绕常规1.75mm直径3D打印耗材时，单层可排列约90圈线材，整体卷绕层数控制在合理范围内，不会出现内层线材被外层挤压过度弯折的情况，保证线材送出时的曲率处于安全范围，避免线材出现死折影响送丝。中心支撑筋的厚度经过优化，既保证足够的结构强度，又不会在注塑生产时出现缩痕、翘曲等缺陷，适合批量注塑生产，单件成型周期短，生产成本可控。

　　两侧挡边的径向筋位同时起到防滑作用，手动转动线轴整理线材时，手指接触筋位不会打滑，操作更顺手。线轴整体无尖锐棱角，所有边角都做了R0.5以上的圆角处理，搬运、安装过程中不会划伤操作人员，也不会剐蹭线材表面。针对不同使用场景，这款线轴的结构也可做小幅调整，比如用于更粗线材卷绕时，可适当加厚支撑筋与挡边厚度，用于轻量线材收纳时，可进一步加大镂空面积降低重量，但核心的安装尺寸与整体布局保持通用化设计，能够适配绝大多数常规的料架安装需求。在送丝路径匹配上，线轴的转动阻尼经过结构优化，当打印机送丝轮拉动线材时，线轴可顺畅跟随转动，停止送丝时不会因惯性继续转动导致多余线材松脱，有效减少乱线、缠线的故障概率，提升长时间无人值守打印的稳定性。
