乌克兰常用灯丝卷轴结构三维设计

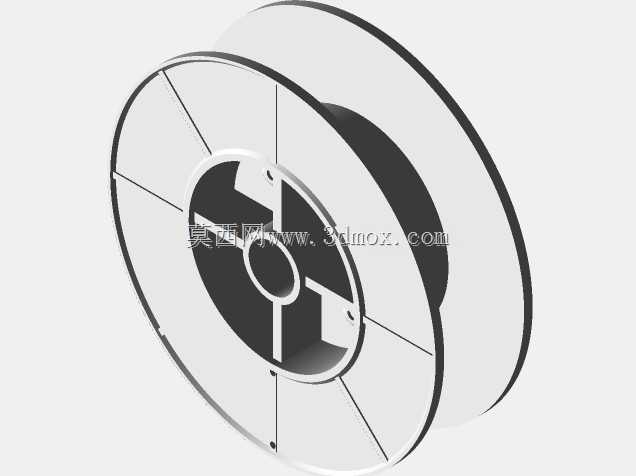

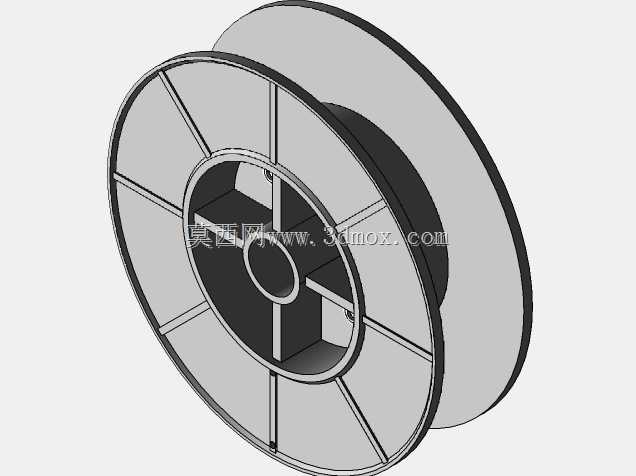

　　在灯丝加工、细金属线材收纳以及3D打印耗材前置预处理的车间场景里，这类卷轴结构是绕线工序里不可缺少的承载部件，不同于普通塑料线轴的薄壁设计，这款卷轴的结构做了针对性的加强处理，能适配0.1mm到0.5mm直径的细钨丝、合金灯丝的卷绕收纳需求，避免细灯丝在卷绕、转运过程中出现乱线、弯折断丝的问题。从结构设计逻辑来看，卷轴采用上下对称的双挡边结构，中间的绕线筒体做了等直径的直筒设计，筒体中心的安装轴孔做了带键槽的定位结构，能直接适配车间现有绕线机的输出主轴，不需要额外做转接工装，安装时只要将轴孔对准主轴推入，拧紧紧定螺钉即可完成固定，安装边界控制得比较紧凑，不会和绕线机的排线导轮产生运动干涉。上下挡边的内侧做了微小的拔模斜度，

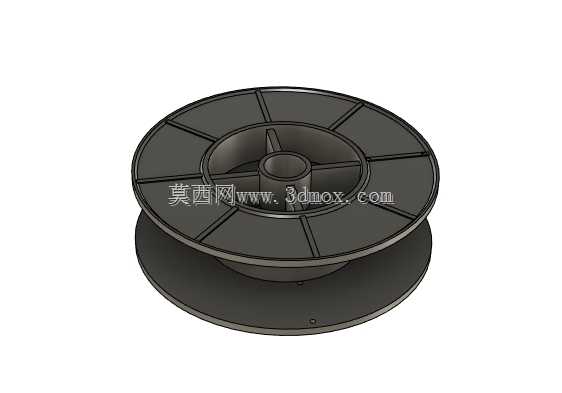

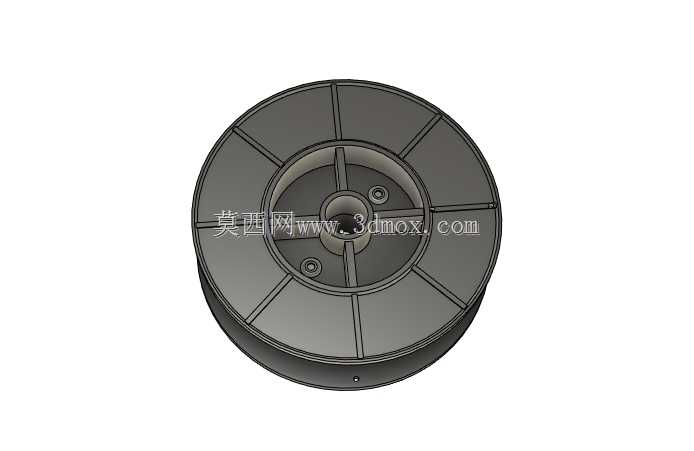

　　既方便注塑或者机加工后的脱模取件，也能在卷绕线材时，让线材自然向筒体中间区域收拢，不会出现线材卡入挡边和筒体衔接缝隙的问题。挡边的外侧做了辐射状的加强筋设计，一共八根加强筋从中心轴套位置均匀延伸到挡边外圆，在不额外增加整体壁厚的前提下，大幅提升了挡边的抗形变能力，就算卷绕满额定负载的灯丝，在转运过程中受到侧向挤压，挡边也不会出现翘曲变形，避免挡边变形后线材松脱散乱。中心轴套的长度比上下挡边的外侧间距略短，安装时轴套端面会和绕线机的主轴定位台阶贴合，保证卷轴转动时的同轴度，减少高速绕线时的跳动量，跳动量控制在0.05mm以内，能保证绕线时的排线精度，让每一层灯丝都能整齐排列，不会出现叠线、压线的问题。在实际使用场景中，

　　这类卷轴除了用于灯丝生产环节的成品卷绕收纳，也能适配小直径的焊丝、漆包线的临时卷绕存放，车间里做小批量线材试样的时候，不需要动用大型工业线盘，用这种尺寸紧凑的卷轴就能完成小批量线材的收纳，占用的储物空间更小，转运也更方便。设计时特意将挡边的外圆边缘做了R0.5的圆角处理，避免操作人员拿取卷轴时被锐边划伤，也不会刮破包装用的防尘塑料袋。筒体表面做了细微的磨砂纹理处理，能增加和最内层线材之间的摩擦力，避免卷绕初始阶段线材和筒体之间出现打滑，保证初始绕线的张紧力稳定，不会出现内层松垮外层挤压变形的问题。从安装尺寸来看，中心轴孔的直径适配常用的12mm绕线机主轴，轴套上的紧定螺钉孔采用M4规格，和车间通用的内六角扳手匹配，

　　不需要准备特殊的拆装工具。上下挡边的外圆直径控制在116mm，筒体的有效绕线宽度为35mm，满卷状态下能容纳的灯丝长度根据线径不同在200米到800米区间，能满足单批次灯丝生产的收纳需求，不需要中途频繁更换卷轴。在结构强度校核阶段，针对满卷状态下的挡边受力做了模拟验证，当卷轴以120转/分钟的转速做绕线作业时，挡边受到的线材侧向挤压力不会超过材料的许用应力，就算长时间连续作业，也不会出现结构疲劳变形的问题。另外，卷轴的整体重量控制得比较轻，采用耐磨工程塑料制作时单重不到150克，就算长时间安装在绕线机主轴上做高速转动，也不会给主轴带来额外的负载，能延长绕线机主轴轴承的使用寿命。在日常存放时，这种卷轴可以同轴堆叠存放，堆叠时上下卷轴的中心轴套会互相贴合定位，不会出现滑动倾倒的问题，能大幅节省仓储空间。针对灯丝这类易氧化的耗材，卷轴的材料选用时可以添加抗静电成分，避免卷绕和放线过程中静电积累吸附空气中的尘埃，影响灯丝的表面质量，保证后续灯丝装配到灯具或者电子元器件里时的性能稳定性。在放线使用环节，卷轴的转动阻尼均匀，不会出现卡滞或者突然松转的问题，能适配自动化装配设备的匀速送线需求，送线速度最高可以适配到2米/秒，不会因为卷轴转动不畅导致线材被拉断。
