带机架安装结构的绞车传动总成结构

　　这套带机架安装结构的绞车传动总成，在通讯线缆布设、野外临时线路架设场景中有着非常高的适配性，日常作业里常被用于拖拽、收放承重线缆，也可配套在小型通讯抢修作业平台上完成重物牵引、线缆张紧作业。从结构设计逻辑来看，整体采用卧式框架式安装机架，机架主体采用型材拼接的框架结构，所有承力节点都做了加厚连接处理，能够承受卷筒满负载收卷时产生的径向拉力与轴向窜动载荷，避免作业过程中出现机架形变、传动错位的问题。传动部分采用多级传动布局，动力输入轴端伸出机架外侧，可适配手动摇柄或者小型动力驱动单元，输入的扭矩经过多级传动副传递到卷筒组件，卷筒表面做了适配线缆排布的导向结构，能够让线缆在收卷过程中均匀排布，避免出现线缆堆叠、乱线导致的卡滞问题。

　　机架底部预留了标准化的安装孔位，安装边界尺寸适配多数野外作业平台、抢修车辆的载物台安装位，不需要额外做复杂的转接支架就可以完成固定，现场部署的效率很高。在功能特性上，这套总成的传动链路做了阻尼适配设计，收放过程中传动阻力均匀，不会出现突然松脱、溜转的问题，在线缆布设作业中能够精准控制收放长度，配合端部的限位结构，可以避免线缆过放导致的脱卷问题。设计过程中充分考虑了野外作业的维护需求，所有传动副的润滑点都预留了外露的注油位置，不需要拆解机架就可以完成日常润滑保养，易损的传动部件都采用模块化安装结构，现场出现故障时可以快速更换备件，减少作业中断时间。卷筒的容绳量经过匹配计算，能够满足常规通讯线路架设中单段线缆的收放需求，

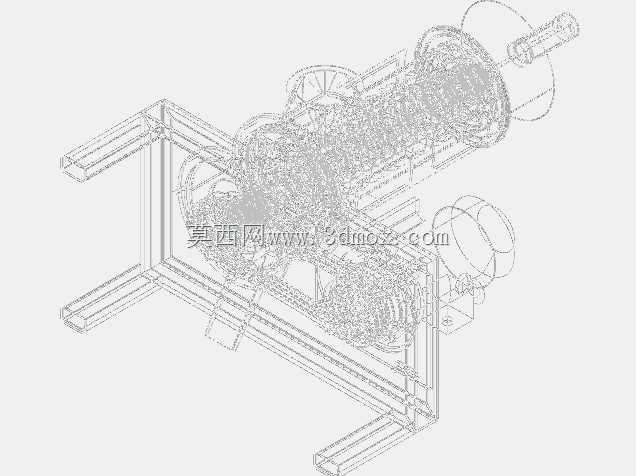

　　机架两侧的侧板高度刚好覆盖卷筒的两端边缘，既可以对收卷的线缆起到侧向防护作用，避免线缆从卷筒侧边滑脱，又不会额外增加整体的外形尺寸，兼顾了防护性与紧凑性。传动部分的壳体与机架之间采用定位销加螺栓的双重固定方式，能够保证长期重载作业下传动部件的同轴度，减少传动过程中的磨损与异响，延长整体的使用寿命。在实际选型适配时，需要注意安装面的平面度误差控制在合理范围内，避免机架固定后出现受力形变，导致传动卡滞；动力输入端的连接需要保证同轴度，避免额外的径向力作用在输入轴上，损坏轴承与传动部件。这套结构的三维建模完整还原了所有零件的装配关系，包括每一处连接螺栓的位置、传动副的啮合间隙、机架型材的拼接方式，能够直接用于结构校核、作业适配性验证，也可以作为同类牵引收放机构的设计参考，针对不同的负载需求，可以在现有框架基础上调整卷筒长度、传动比参数，快速衍生出适配不同作业场景的变体结构。
