3U立方体卫星ESTCube2结构设计方案

　　从结构工程视角拆解这套3U规格立方体卫星的设计逻辑，首先要锚定立方星通用的1U单元基准——单1U立方星的标准边界为100mm×100mm×100mm，3U构型则是沿单轴延伸至300mm长度，整体外轮廓严格遵循立方星通用部署接口规范，适配主流皮卫星部署器的装填尺寸要求，不会出现入轨释放时的卡滞风险。

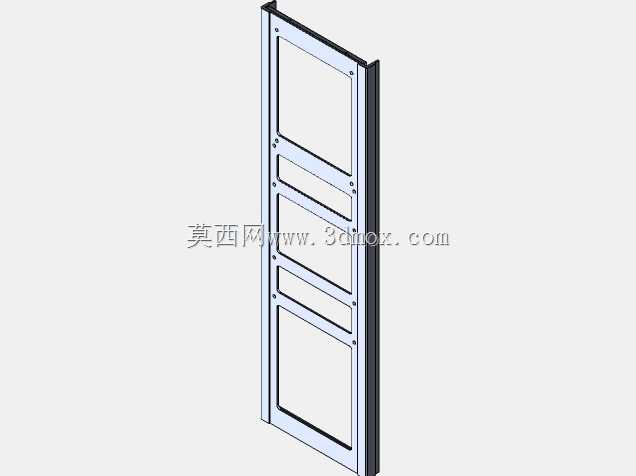

　　这套结构的核心承载框架采用分体式拼接设计，主承力舱段位于星体一端，用于集成星载计算机、姿控组件、电源管理模块、通信载荷等核心电子设备，舱段外壳采用轻量化铝合金板材加工，边角处做了圆角过渡处理，既避免加工、装配、转运过程中的锐边磕碰损伤，也能降低入轨后空间微小碎片撞击边角造成结构贯穿的概率。框架拼接处采用标准紧固件连接，预留了统一规格的安装螺孔阵列，不同功能模块可以根据载荷布局需求灵活调整安装位置，不需要对主框架做二次打孔修改，大幅缩短星载设备的集成装配周期。

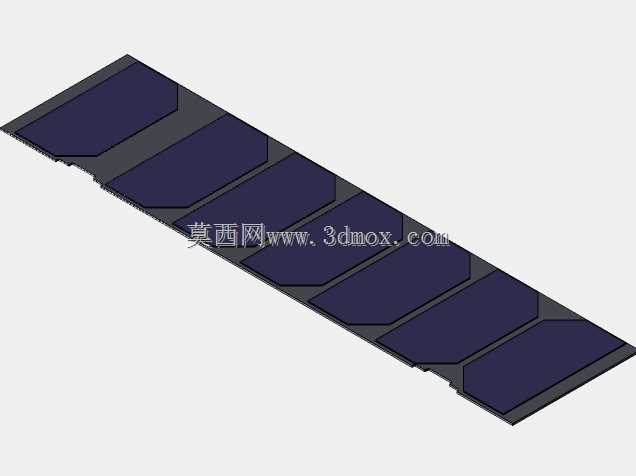

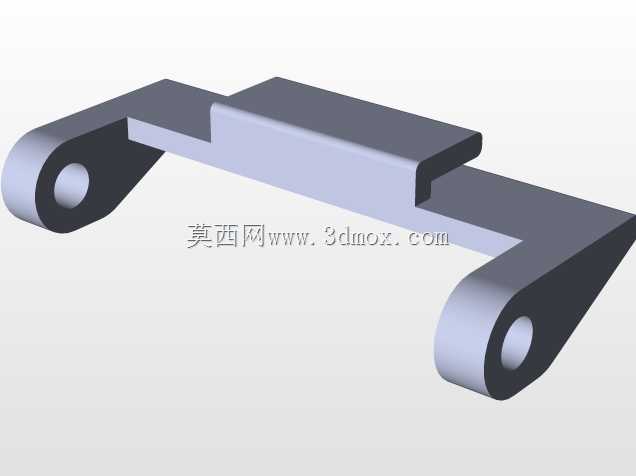

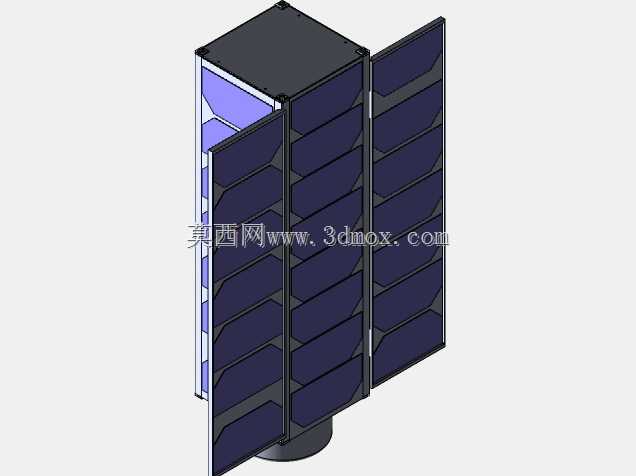

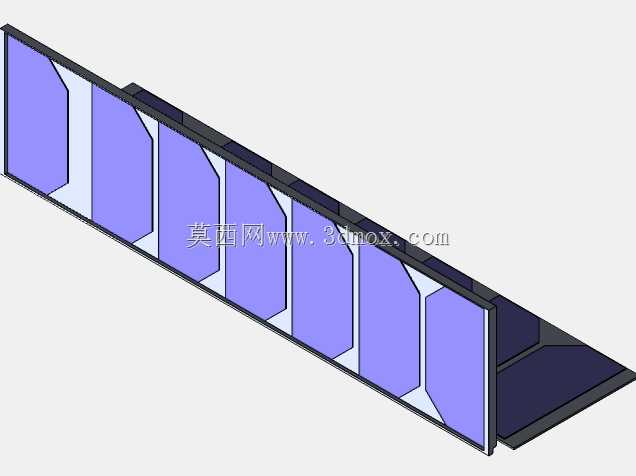

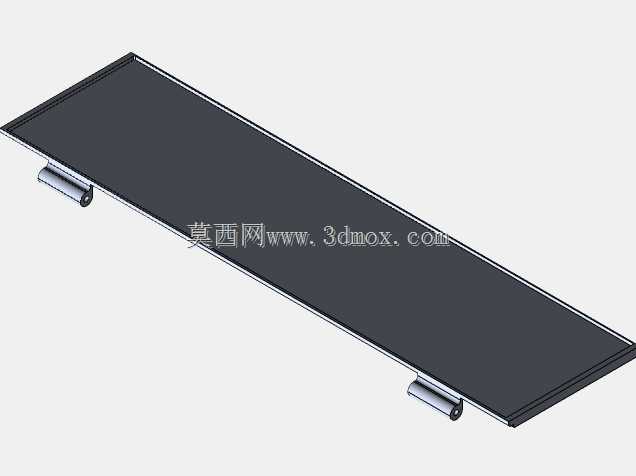

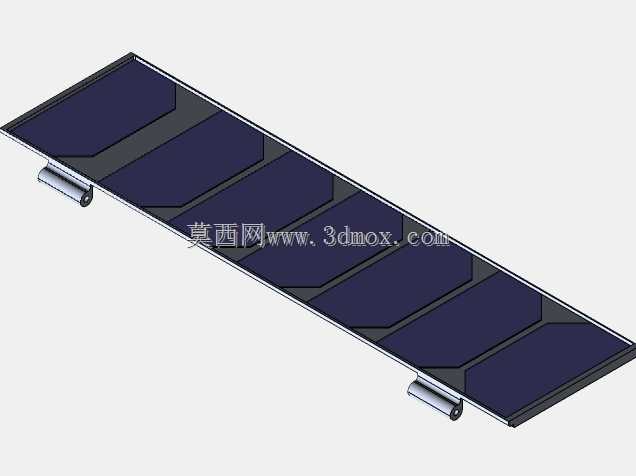

　　太阳能帆板采用侧装展开式设计，收拢状态下帆板完全贴合星体侧面，整体外轮廓不超出3U立方星的标准尺寸边界，满足装填进部署器时的包络要求；入轨解锁后，帆板沿侧边的铰接轴向外展开至指定角度，最大化受晒面积，为星上设备持续提供电能。帆板基板采用轻量化蜂窝夹层结构，表面贴装的太阳能电池片按规整阵列排布，基板与铰接机构的连接位置做了局部加强处理，能够承受发射阶段的强振动、冲击载荷，避免帆板结构出现形变或脱落。铰接位置设计有到位锁定结构，帆板展开至设定角度后自动锁止，不会在轨道运行过程中出现晃动，保证太阳能电池片的受光角度稳定，同时避免帆板晃动对星体姿控精度造成干扰。

　　从应用场景来看，这类3U立方星主要面向近地轨道的空间科学探测、在轨技术验证、低轨窄带通信中继等任务，相比传统大卫星，其研制周期短、发射成本低，能够通过一箭多星的方式批量部署，快速组建分布式星座。结构设计过程中充分考虑了空间环境的适应性：主框架的所有外露金属件都做了阳极氧化处理，降低空间原子氧对材料的侵蚀速率，同时减少材料表面的逸出物，避免对星载光学载荷、敏感器件造成污染；帆板与星体本体的连接线缆采用耐空间辐照的柔性线缆，收拢状态下线缆自然弯折收纳在帆板与星体的间隙内，不会被挤压破损，展开过程中线缆随帆板同步舒展，保证供电回路的连接可靠性。

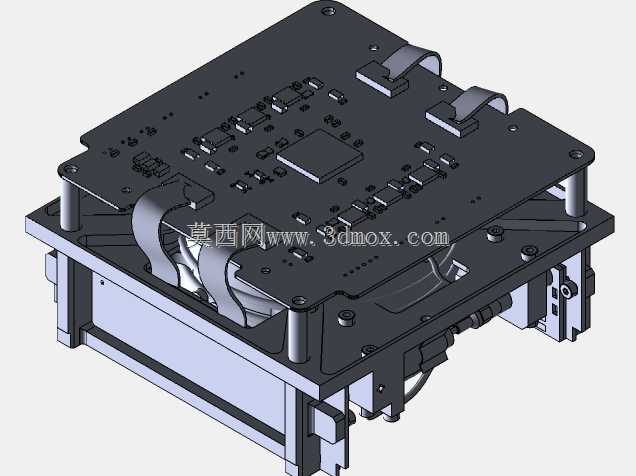

　　在安装边界的设计上，星体两端的端板严格遵循立方星通用接口标准，预留了部署器连接的解锁机构安装位、分离弹簧安装孔，端板表面的平面度控制在0.1mm以内，保证与部署器的配合面贴合紧密，发射阶段不会出现相对窜动。主承力舱内部的安装板采用模块化设计，不同功能的设备模块通过标准螺孔固定在安装板上，安装板与主框架之间通过滑轨式结构连接，装配时可以将安装板整体抽出完成设备布线、调试后再推入框架固定，大幅提升整星的装配可操作性。针对星上发热较大的功率器件，主框架对应位置设计有导热路径，能够将器件工作产生的热量通过框架传导至星体外壳，再通过辐射方式散入外部空间，不需要额外加装复杂的主动热控装置，进一步压缩整星的结构重量与体积占比。

　　这套结构的设计没有采用冗余的复杂构型，所有结构特征都服务于功能实现与可靠性提升：比如帆板的分块设计，既保证了收拢状态下的结构紧凑性，也能在单块电池片出现故障时，尽可能降低对整体供电能力的影响；主框架上预留的多个穿线孔，能够让不同模块的线缆沿框架内壁规整排布，避免线缆杂乱堆积影响设备安装，也减少了线缆被结构件挤压破损的风险。整体结构的重量控制严格遵循立方星的重量分配要求，结构件总重量占整星重量的比例控制在合理区间，为有效载荷预留出足够的重量配额，能够满足不同类型科学探测、通信验证任务的载荷搭载需求。
