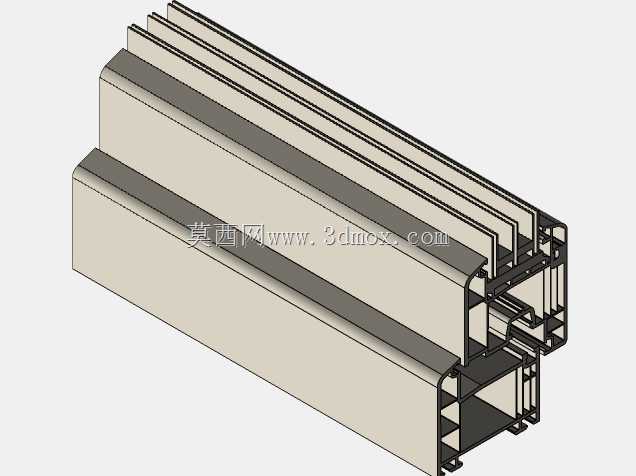

多腔室结构推拉窗用塑料异型材

　　做建筑门窗配套结构设计快十二年，经手的塑钢窗型材开模、适配项目少说也有七八十个，眼前这款多腔室塑料窗型材，是民用住宅推拉窗扇框配套的主流结构款，先从实际落地的场景说，这类型材主要用在高层住宅、老旧小区改造的塑钢推拉窗上，也有部分商用办公空间的内隔断推拉窗会选用同结构不同壁厚的衍生款，核心是承担窗扇的结构承载、玻璃嵌装、轨道滑动、密封隔温这几个核心功能，不像平开窗型材需要预留合页、锁点的大尺寸安装位，推拉窗用的这款型材截面是顺着滑动方向做的等长延伸结构，所有功能腔室都沿着型材长度方向贯通，加工的时候直接按窗洞尺寸定尺切割，不用做额外的端面异型加工，现场组装效率比平开窗型材高近四成。

　　说回结构本身，这款型材做了三腔室的分隔设计，最外侧的腔室是用来嵌装毛条密封结构的，槽口尺寸是按国标通用密封毛条的安装尺寸做的，卡入之后不用打胶就能固定，毛条突出型材表面的高度刚好和窗框轨道的接触面贴合，推拉的时候不会出现卡滞，同时能挡住室外侧的灰尘、雨水顺着窗扇缝隙渗进室内，中间的两个独立腔室，一个是主结构承载腔，壁厚做了加厚处理，整根型材六米长的状态下，两端简支放置的时候中部绕度不会超过两毫米，完全能承载五毫米厚双层中空玻璃的重量，不会因为长期承重出现型材下弯、推拉卡涩的问题，另一个腔室是排水与保温腔，腔室内部预留了倾斜的排水导流面，切割组装的时候在型材室外侧的对应位置钻排水孔，渗入型材缝隙的雨水会顺着导流面从排水孔排出，不会积在型材腔体内腐蚀钢衬，同时封闭的腔室结构能形成静止空气层，阻断室内外的热传导路径，冬天不会出现型材表面结露淌水的问题，夏天也能减少室外热量通过型材传导进室内。

　　再说到安装边界的细节，这款型材和玻璃配合的嵌槽尺寸，是适配5+9A+5规格的双层中空玻璃设计的，嵌槽深度留了十五毫米，玻璃装入之后两侧打密封胶或者卡入橡胶压条就能固定，不用额外加玻璃垫块做高度补偿，和窗框轨道配合的滑动面，做了两道平行的凸起滑轨接触面，接触宽度控制在八毫米，既能保证滑动的时候受力均匀，不会因为接触面太小出现型材磨损过快的问题，也不会因为接触面太大导致推拉阻力过大，老人小孩也能轻松推动窗扇。型材和相邻窗扇的搭接位置，做了阶梯式的止口结构，两扇窗闭合的时候，止口位置会互相嵌合，配合中间安装的密封胶条，能把两扇窗之间的缝隙完全封住，不会出现透风、漏尘的问题，之前做老旧小区改造项目的时候，用过同结构的型材替换原来的老式单腔塑料型材，住户反馈冬天窗边的透风问题基本解决，室内靠近窗户位置的温度比改造前高了近三度。

　　设计这类型材的时候，最容易踩的坑是腔室壁厚设计不均，之前有同行做的同类型材，因为承载腔和密封槽的壁厚差超过两毫米，挤出成型的时候冷却速度不一致，整根型材出现侧向弯曲，校直之后残余应力太大，安装不到半年就出现开裂的问题，这款型材的所有壁厚都控制在2.2到2.5毫米之间，挤出冷却的时候各部位收缩率一致，成品的直线度能控制在每米偏差不超过一毫米，不用额外做校直处理就能直接组装。另外型材的钢衬腔尺寸是按1.5毫米厚镀锌钢衬的尺寸预留的，钢衬插入之后间隙不超过一毫米，用自攻螺丝固定五金件的时候，螺丝能直接穿透型材壁锁进钢衬里，固定强度能满足窗锁、滑轮的安装要求，不会因为长期开关震动出现螺丝松动、五金件脱落的问题。还有容易被忽略的细节是型材的外角和内角都做了R0.5的圆角处理，切割、组装的时候不会出现锋利的边角划伤施工人员，后期使用的时候也不会磕碰伤到住户，尤其是有小孩的家庭，能避免很多意外刮伤的风险。

　　从实际选型适配的角度说，这款型材不需要开定制模具，属于行业通用的标准化截面，市面上配套的滑轮、毛条、密封胶条、锁件都是现成的标准件，后期维护更换的时候不用找原厂匹配配件，小区周边的门窗维修店就能找到替换件，维护成本比定制异型型材低很多。之前做南方沿海区域的项目时，还在这款型材的基础上做过小改款，把外侧密封槽的尺寸加大了一毫米，加装了带防风片的密封毛条，能抵御台风天气的强风渗透，实际测试在十级风力的情况下，窗扇位置的空气渗透量远低于国标要求的最低值，没有出现雨水被风压压进室内的情况。另外型材的表面是共挤的ASA耐候层，长期受紫外线照射不会出现变色、脆化的问题，正常使用情况下使用寿命能达到二十年以上，不用因为型材老化更换整窗，长期使用的性价比很高。
