60系列法兰安装交流伺服驱动电机结构

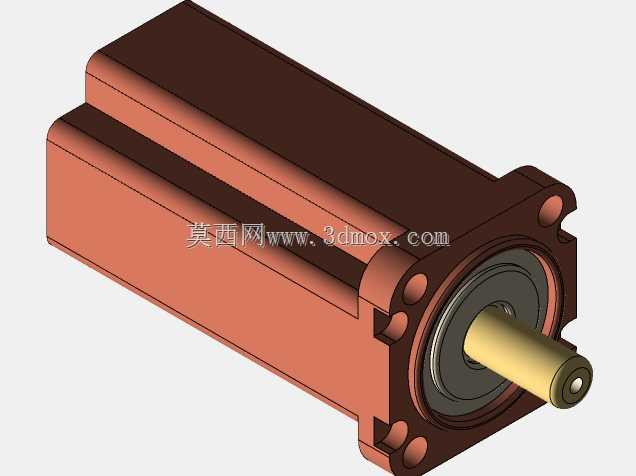

　　做非标自动化设备结构设计的同行大多有体会，伺服电机选型和安装位校核是整套传动方案里最容易出细节问题的环节，很多刚入行的工程师容易只看额定扭矩、转速这些纸面参数，忽略安装法兰的配合公差、输出轴的轴伸长度、机身本体的避让空间，最后装配的时候要么和同步轮、联轴器干涉，要么和设备安装板的加强筋撞位，返工调整安装座的情况不在少数。这个伺服电机的三维结构，完全按照量产60法兰伺服的实际尺寸做了全细节还原，从前端法兰的安装孔位分布、止口尺寸，到输出轴的键槽规格、轴径公差，再到机身外壳的散热筋凸起、后端编码器舱的外轮廓尺寸，每一处都和实物测量值保持一致，能直接套用到设备总装图里做干涉检查，不用再反复核对样本参数调整模型。

　　从实际应用场景来说，这类中小功率伺服电机覆盖的工况非常广，小到桌面级点胶机的XYZ轴驱动、3C产品组装工位的丝杆滑台动力源，大到包装机械的送膜辊传动、非标专机的转台分度驱动，只要是对位置控制精度、转速响应速度有要求的传动工位，基本都会用到这个规格的伺服。和步进电机相比，它的低速运行不会出现低频共振，带负载启停的响应速度更快，额定转速区间内的扭矩输出更平稳，搭配对应的伺服驱动器可以实现位置、速度、扭矩三种控制模式切换，能满足不同工况的控制需求。

　　在结构设计层面，这个模型还原了伺服电机的典型构造：前端盖采用法兰式一体化结构，四个安装沉孔均匀分布在法兰对角，止口设计用来和设备安装板做定位配合，保证输出轴和传动部件的同轴度，避免长期运行出现偏磨；输出轴采用标准圆柱轴伸带平键槽的设计，键槽的位置、深度都按照通用工业标准制作，不管是搭配联轴器连丝杆，还是装同步轮做带传动，都能直接匹配标准传动件的安装尺寸，不用额外做轴的改制；机身外壳采用拉伸铝型材结构，表面的凸起筋条不是装饰结构，是用来增加散热面积的，连续额定负载运行时能把绕组产生的热量更快散出去，避免电机过热触发过载保护；后端的舱体是编码器安装位，这个部分的外轮廓尺寸很多工程师容易忽略，做安装空间预留的时候如果只算机身长度，没算后端编码器舱的凸起，很容易出现后盖和设备其他部件干涉的情况，这个模型把后端的轮廓细节都做了还原，做总装布局的时候能直接校核整个长度方向的安装边界。

　　做设备布局的时候，用这个模型可以直接确定安装板的开孔尺寸：法兰止口的配合公差按照H7/js6来留，安装孔的位置要和法兰沉孔完全对正，输出轴的中心高要和后续传动部件的中心高保持一致，避免出现偏心导致的传动震动。另外还要注意机身侧面的出线方向，模型里还原了接线端的位置，布线的时候要预留足够的弯曲半径，避免动力线和编码器线被机身或者安装板挤压，长期运行出现线皮破损的问题。很多新手工程师做安装座设计的时候，会把安装板和电机法兰完全贴死，其实可以在安装板和法兰之间预留0.1到0.2mm的间隙，或者加一层薄的减震垫片，既能抵消加工带来的平面度误差，也能减少电机运行时的震动传递到设备机架上。

　　从建模逻辑来说，这个结构采用了参数化的建模思路，法兰尺寸、轴伸长度、机身长度这些关键尺寸都做了参数关联，如果后续需要换成同系列不同功率的型号，只需要修改对应的参数就能快速生成对应规格的模型，不用从头开始绘制，能大幅提高结构设计的效率。所有配合面的尺寸都按照实际加工公差做了预留，比如输出轴和轴承位的配合、前端盖和机身的配合，都符合机械设计的公差要求，导入到装配体里做运动仿真的时候，不会出现配合面错位的问题。另外模型把电机的内部绕组、转子部分做了简化处理，只保留了外部安装需要用到的所有轮廓特征，既保证了安装校核的准确性，也不会因为模型细节过多导致总装图文件过大，影响软件的运行流畅度。

　　在实际选型校核的时候，除了安装尺寸，还要结合负载惯量来匹配，这个规格的伺服电机转子惯量属于中小惯量级别，适合带动丝杆、同步带这类负载惯量不大的传动结构，如果是带动大直径转盘这类大惯量负载，还要额外核算惯量比，必要的时候搭配减速机来做惯量匹配。不过从安装结构上来说，这个模型的法兰尺寸和同法兰规格的行星减速机安装尺寸是完全匹配的，做直连安装的时候可以直接配合，不用额外做转接法兰，能减少传动环节的间隙，提高整体传动刚性。
