钢板吊装用自锁式板材吊具结构

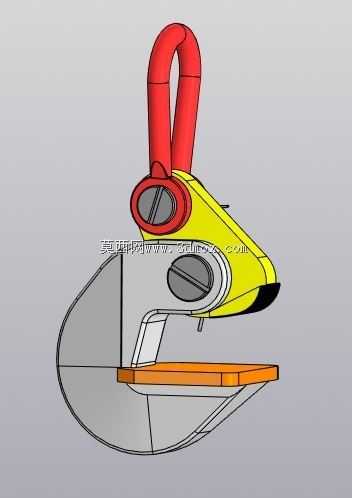

　　在钢结构加工、钢材仓储转运、钣金下料车间的日常作业里，单张或叠层薄钢板的水平吊装一直是容易出现安全隐患的环节，传统钢丝绳捆绑吊装需要工人反复穿绳、调整重心，不仅作业效率低，一旦钢板边缘滑脱还容易引发坠物事故，这款吊具正是针对这类场景设计的专用吊装构件。从结构上看，该吊具采用凸轮自锁的核心工作原理，上部的环形吊耳直接对接起重机吊钩，吊耳与夹具体通过销轴铰接，可在吊装过程中自适应调整受力角度，避免吊具与钢板边缘出现硬接触剐蹭。夹具体的钳口部分做了圆弧过渡处理，与钢板接触的咬合面做了滚花防滑处理，当吊具受向上的起吊拉力时，凸轮块会在杠杆力作用下自动压紧钢板表面，起吊重量越大，咬合的锁紧力就越强，完全不需要额外的人工锁紧操作，

　　挂好吊具后直接起吊即可自动锁止，落地后拉力消失，钳口自动松开，工人可以直接取下吊具，单张钢板的吊装准备时间能缩短七成以上。设计过程中重点考量了不同厚度钢板的适配边界，钳口的开合行程覆盖了常规钣金加工、钢结构制作中常用的薄板到中厚板范围，不需要额外更换垫块或者调整螺栓，作业时可以直接卡入钢板边缘使用。夹具体的主体采用高强度合金钢结构，受力销轴做了调质热处理，表面做了防锈涂装处理，长期在车间多粉尘、偶尔接触切削液的环境下使用也不容易出现锈蚀卡滞的问题。吊环部分采用锻造工艺成型，避免了焊接结构可能存在的应力集中隐患，额定载荷范围内的反复起吊不会出现结构变形。从安装边界来看，该吊具不需要额外配套固定结构，

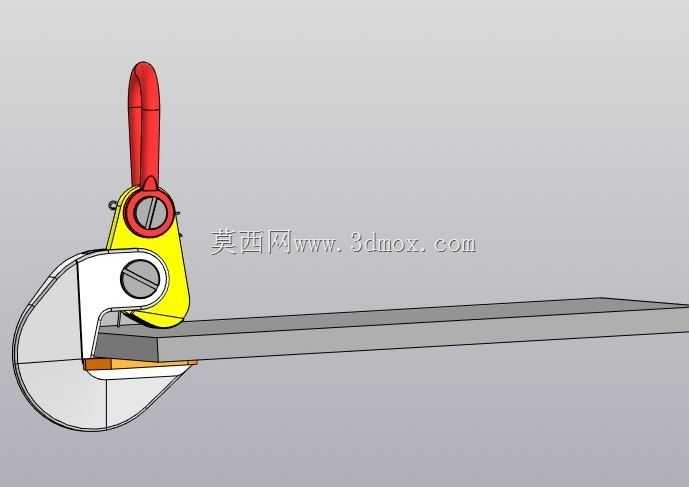

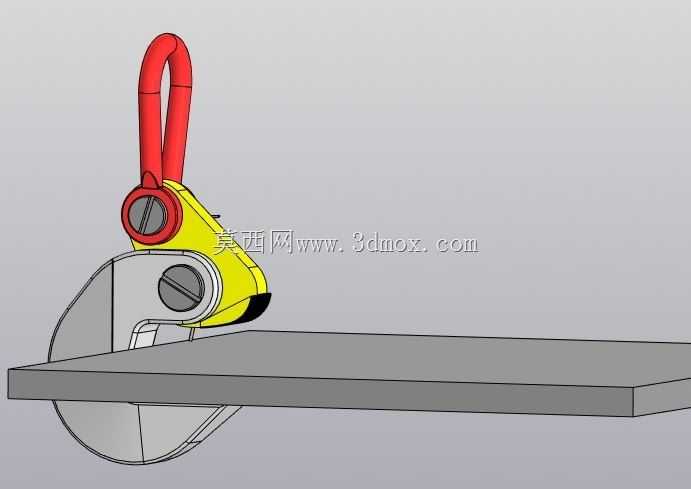

　　使用时仅需要将钳口开口侧对准钢板边缘，推入至钳口根部贴合钢板端面即可，不需要在钢板上加工吊装孔或者焊接临时吊耳，对于表面质量要求高的不锈钢板、覆膜钢板，钳口咬合面的压强经过专门核算，不会在钢板表面留下明显的压痕，也不会破坏板材表面的防护层。在多吊具配合作业时，比如吊装长度超过6米的长条形钢板，可以同时在钢板两端各配置一个同规格的该款吊具，配合平衡梁使用就能保证钢板起吊过程中保持水平，不会出现倾斜滑脱的问题。日常维护时只需要定期检查铰接销轴的润滑情况、凸轮咬合面的磨损量，当咬合面的滚花纹路磨损到深度不足0.5mm时及时更换凸轮块即可，不需要整体报废吊具，维护成本很低。相比传统的永磁吊具，这款机械自锁式吊具不需要担心断电失磁的风险，

　　也不受钢板表面锈蚀、涂层厚度的影响，哪怕是表面有氧化皮的热轧钢板也能可靠锁紧；相比普通的钢板钳，这款吊具的吊环可以360度自由转动，起吊过程中如果钢板需要调整角度，不会对吊具本身产生额外的扭转力矩，结构受力始终保持在设计的最优方向，能有效延长吊具的使用寿命。在实际车间作业场景中，该吊具不仅可以用于钢板的水平吊装，配合卸扣等配件也能用于型钢、成型钣金构件的转运，适用场景覆盖了金属加工车间绝大多数的平板类物料吊装需求。
