带链条防护的起重卸扣连接结构设计

　　在重型吊装、物料转运、设备安装的作业场景里，卸扣作为索具系统里的核心受力连接件，直接决定了整套吊装链路的安全冗余，这款带附属链条的卸扣结构，正是针对常规卸扣在高频次吊装作业中容易出现的销轴窜动脱落、配套索具连接错位的痛点做的结构优化。从实际使用场景来看，这类卸扣普遍适配车间内重型工件周转、港口散货吊装、户外大型设备安装就位的作业需求，可直接匹配钢丝绳、吊装带、起重链条等不同类型的索具端部，不需要额外加工过渡连接件，就能快速完成索具与被吊物吊点的刚性连接。

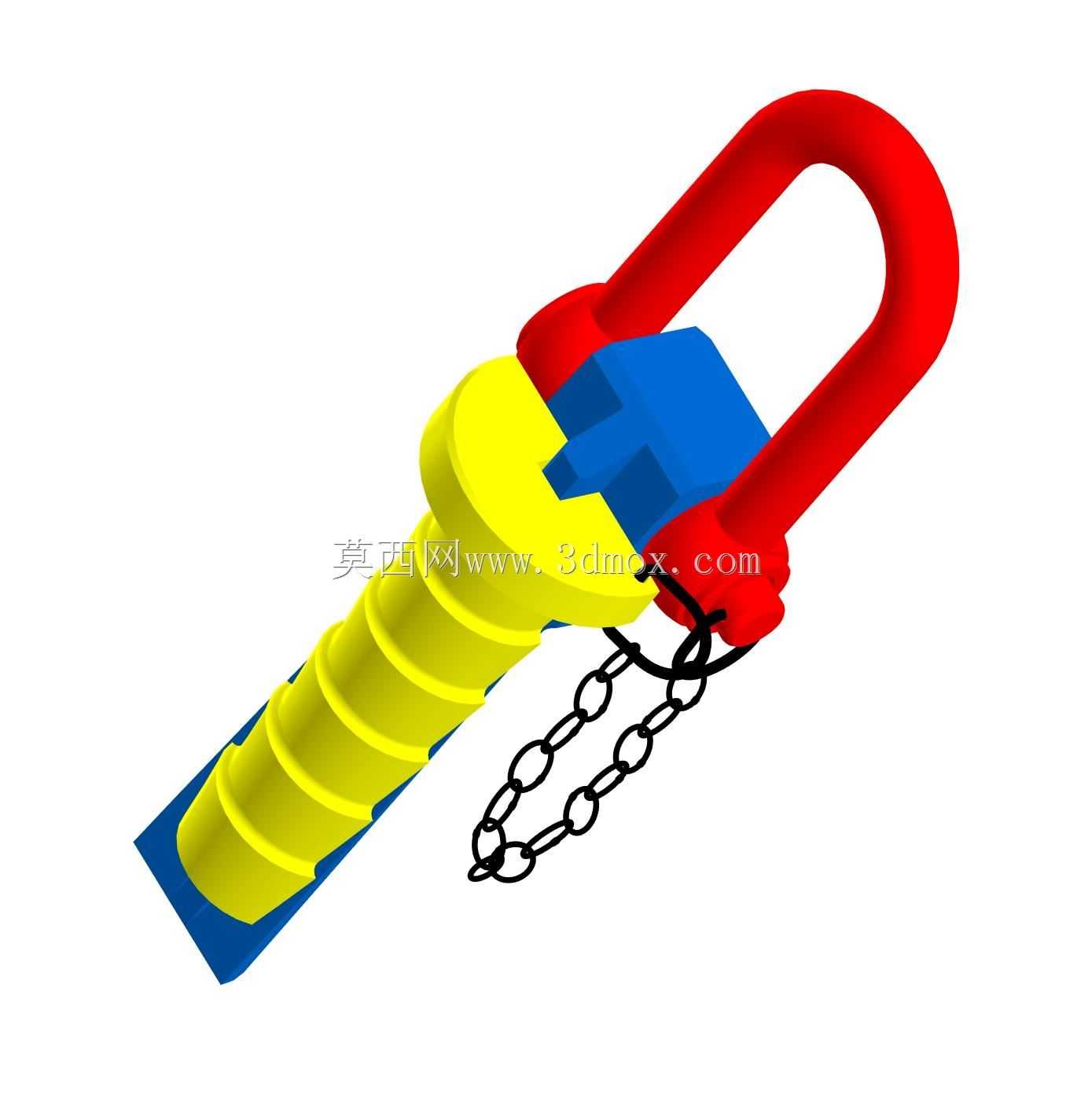

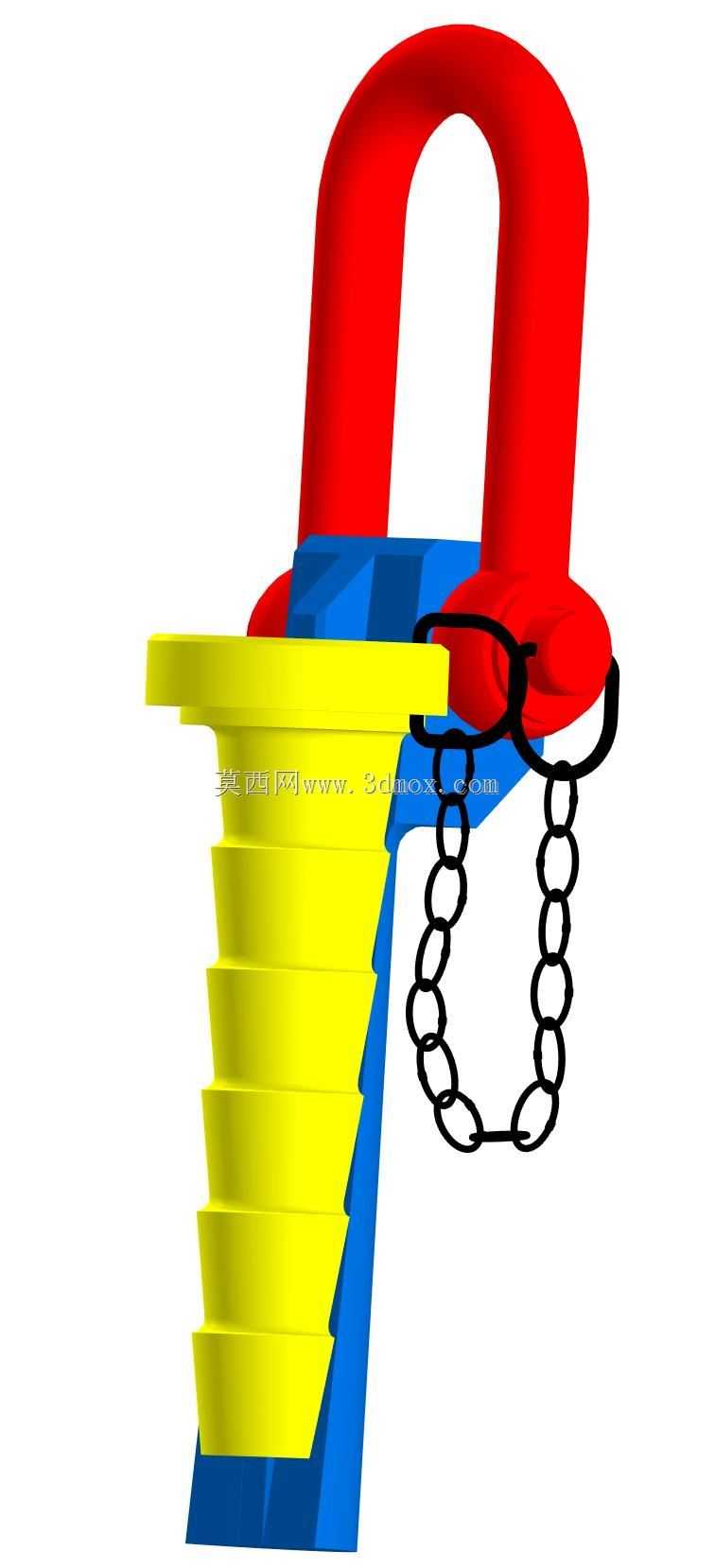

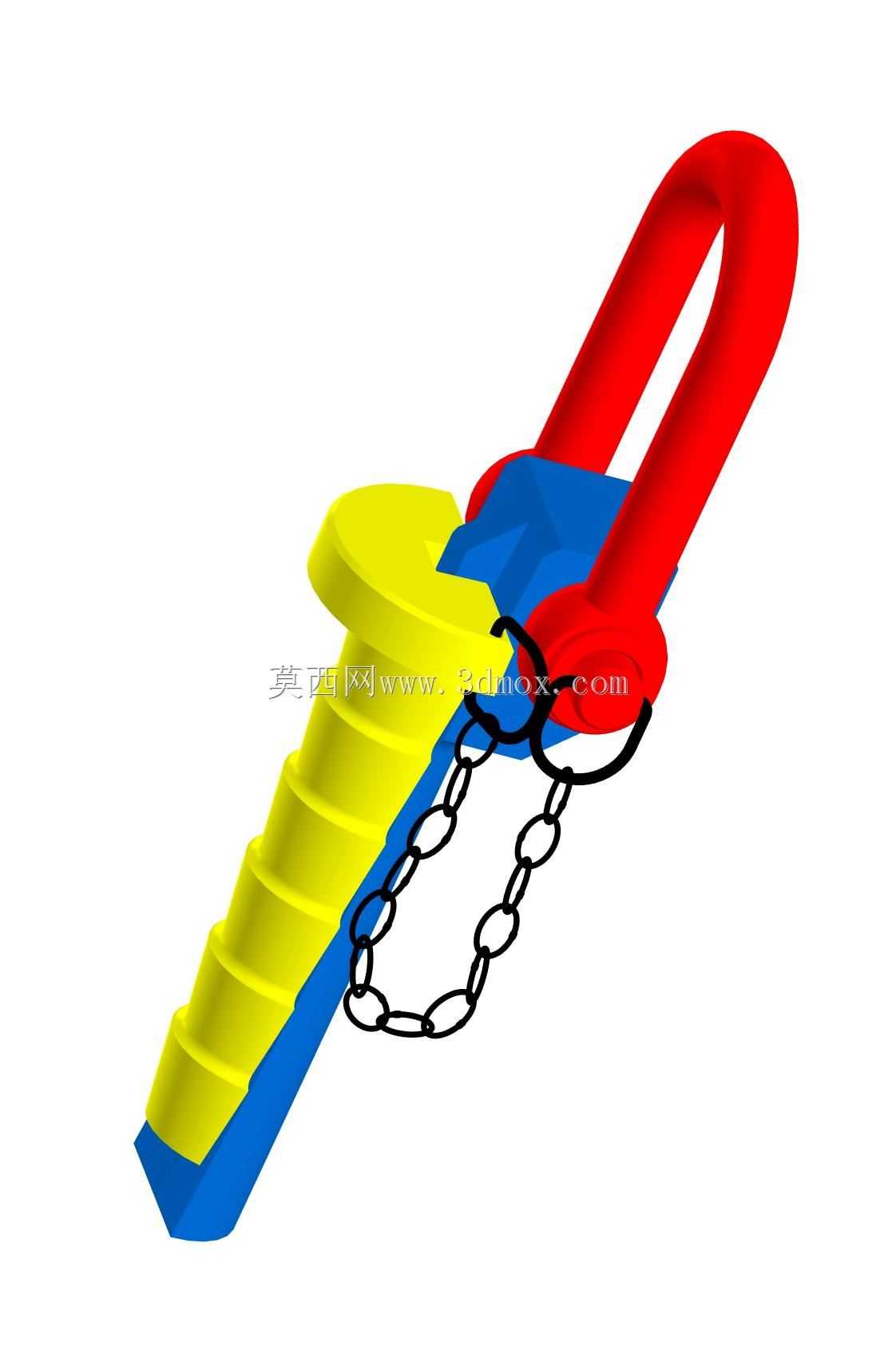

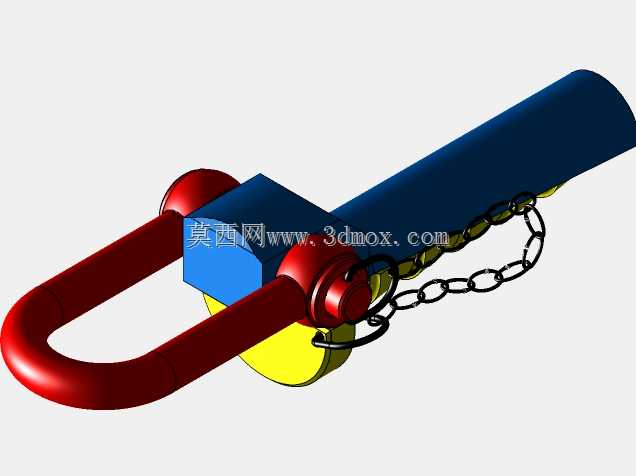

　　从功能特性上拆解，主体U型环采用锻造圆弧过渡结构，所有受力截面都做了等强度校核，避免直角位置出现应力集中导致的长期载荷下疲劳开裂；销轴部分采用带防脱结构的设计，附属的细链条一端固定在U型环本体的侧部凸台上，另一端与销轴端部的连接孔锁死，即便作业中销轴的锁紧螺母出现松动，销轴也不会直接从销孔中脱出坠落，彻底规避了常规卸扣在斜拉、频繁变载工况下销轴脱落引发的吊物坠落风险。和销轴配合的蓝色方块结构是配套的吊点连接座，可直接焊接或者通过螺栓固定在被吊设备的预设吊点位置，连接座上的销孔和卸扣销轴采用间隙配合，安装时不需要额外修磨就能快速穿入，适配现场快速拆装的作业节奏。

　　设计过程中首先核算了额定载荷下的各部件受力分布，U型环的弯曲段截面直径比直段做了12%的放大，匹配弯曲应力比拉应力更高的受力特性；销轴采用双剪切面的受力设计，相比单剪切面的销轴结构，同等直径下承载能力提升近一倍，同时在销轴端部设置了平位结构，和连接座的销孔防转槽配合，避免吊装过程中销轴随索具转动导致锁紧螺母退丝。附属的细链条长度做了精准控制，刚好满足销轴完全拔出销孔时的活动余量，不会因为链条过长导致销轴在作业中晃动磕碰被吊物表面，也不会因为链条过短导致销轴无法完全拔出、影响索具拆装效率。

　　从安装边界来看，U型环的内净空尺寸经过优化，可同时穿入两根直径匹配的吊装带或者两层起重链环，不需要额外加大卸扣规格就能满足双索具并联吊装的需求；连接座的底面为平整加工面，和被吊物安装面完全贴合，焊接固定时不需要额外加工安装坡口，螺栓固定时连接座上的预设螺栓孔位间距符合通用吊点安装标准，可直接替换同载荷等级的常规焊接吊点，不需要改动被吊物的原有吊点结构。U型环表面做了红色涂装处理，连接座为蓝色涂装，销轴端部为红色，在作业现场复杂的光线环境下能快速识别卸扣的安装状态，检查人员远距离就能判断销轴是否安装到位、防脱链条是否连接可靠，降低日常安全检查的视觉识别难度。

　　实际作业中，这类卸扣可适配-20℃到60℃的作业环境，金属部件表面都做了防腐处理，在户外露天作业、港口高盐雾环境下也能保持稳定的力学性能，不会因为短期锈蚀导致销轴转动卡滞、U型环截面锈蚀减薄影响承载能力。和常规无防脱结构的卸扣相比，这款结构的防脱链条不需要额外加装，属于本体集成的防护结构，现场作业人员不需要单独准备防脱销、铁丝等额外锁紧件，减少了现场安装的配件准备工作量，也避免了因为现场人员忘记加装锁紧件带来的安全隐患。在频繁拆装的作业场景下，销轴拔出后通过链条悬挂在U型环上，不会出现销轴随手放置丢失的情况，大幅降低了索具配件的损耗率，也减少了作业人员寻找配件的无效时间，提升整体吊装作业的周转效率。
