家具柜体连接安装结构工程设计图

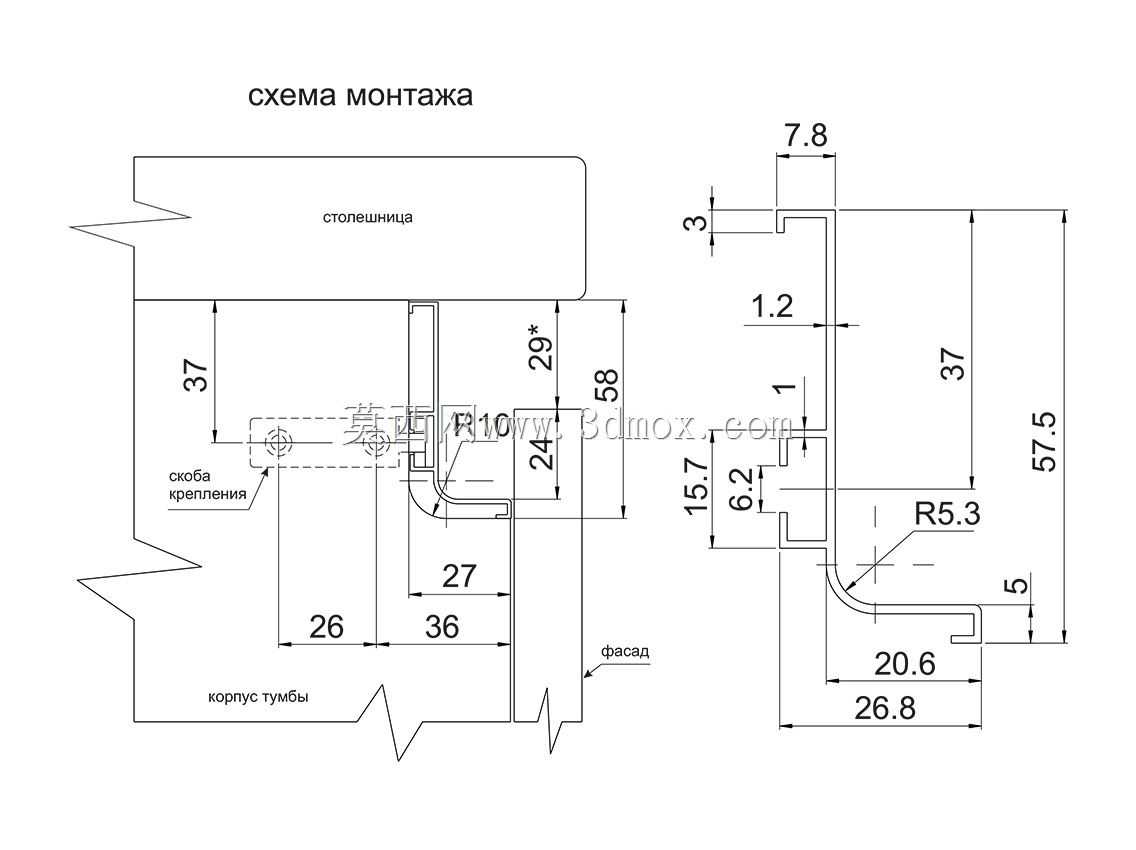

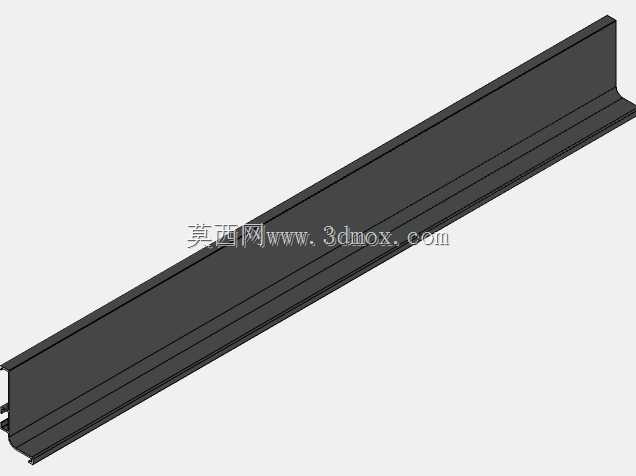

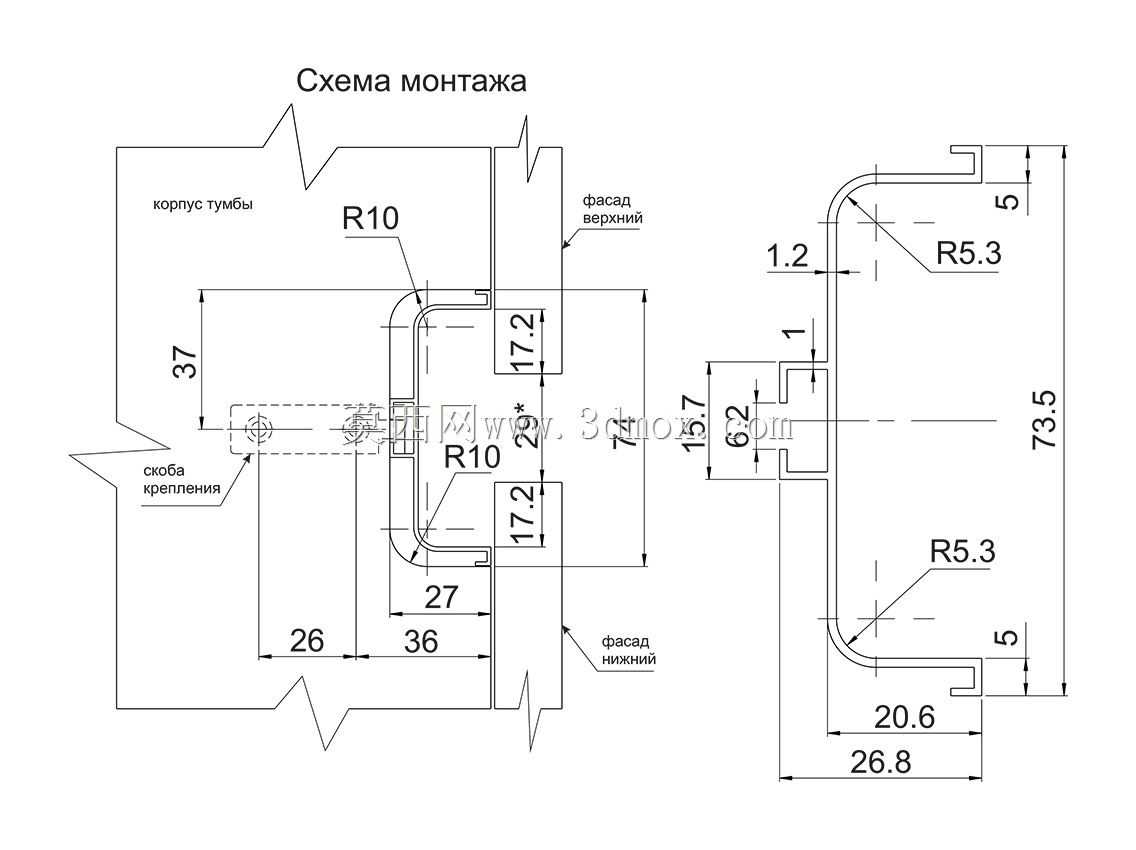

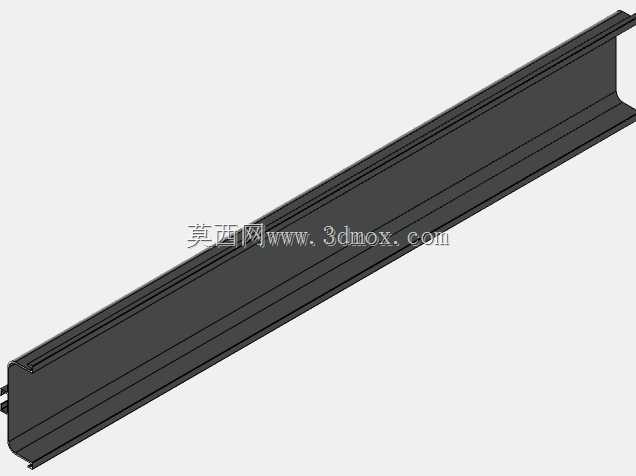

　　这套结构设计针对柜体与台面的装配连接场景，常见于定制柜、卫浴柜、办公台类家具的现场安装环节，核心解决台面与柜体侧部的定位固定问题，避免台面受外力移位、接缝开裂的常见安装故障。从剖面结构来看，该连接件采用L型折弯成型结构，垂直边贴合柜体侧板内侧，水平边承托台面底部，折弯处做R5.3的圆角过渡，既消除应力集中导致的折弯开裂风险，也能避免安装时锐角划伤施工人员或板材饰面。垂直边总高度57.5mm，其中下部预留5mm高度的避让缺口，适配柜体侧板底部的踢脚线让位结构，安装时无需额外裁切侧板即可让连接件完全贴板，不会出现局部顶起导致的装配间隙。垂直边上部设置宽度7.8mm、深度3mm的卡接凸台，对应台面底部预先加工的定位槽，

　　安装时凸台卡入槽内即可实现台面的前后方向定位，无需反复调整对齐位置，能大幅提升现场装配效率。水平边总长度26.8mm，其中有效承托长度20.6mm，足够覆盖常规18-25mm厚度的人造石、岩板或实木台面的边缘搭接量，承托面做1.2mm深度的沉台设计，台面搭放后不会出现边缘翘起，保证台面与柜体上表面的齐平度。连接件上预留直径10mm的安装过孔，孔位中心距离垂直边内侧26mm、距离水平边承托面37mm，适配常规M4-M6规格的自攻螺丝或柜体专用连接螺丝，孔位周边做24mm宽度的平整贴合面，保证螺丝锁紧时连接件不会发生偏移，锁紧力能均匀传递到板材上，避免局部应力过大导致的板材崩边。垂直边与水平边的折弯夹角做29度的工艺让位，

　　适配部分带斜度收口的柜体侧板结构，同时在连接件侧部设置宽度6.2mm、深度15.7mm的卡槽结构，可搭配柜体专用的快装卡扣使用，实现无螺丝快速挂装，适配不同安装场景的需求。从安装边界来看，该连接件要求柜体侧板上表面距离底部踢脚线的高度不小于58mm，台面底部距离边缘27mm位置需加工对应尺寸的定位槽，槽深不小于3.2mm，保证卡接凸台完全嵌入，相邻两个连接件的安装间距建议控制在300-400mm，对于长度超过1.2m的台面，需在中间位置额外增加连接件，避免台面长期受力出现中部下弯变形。设计时特意将连接件的外露边缘做1mm的倒钝处理，所有折弯边的毛刺都在成型工序中去除，安装后不会刮花台面底部的防潮涂层，

　　也不会在后续使用过程中因积灰受潮出现锈迹污染板材。该结构同时兼顾了工厂预装与现场组装两种生产模式，工厂预装时可先将连接件固定在柜体侧板上，现场安装时直接将台面卡入即可，无需现场钻孔定位，能有效降低现场施工的精度要求，减少安装失误导致的板材损耗。对于需要经常拆卸搬运的活动柜类产品，该连接件的卡接结构可实现台面的快速拆装，无需反复拧动螺丝，避免多次拆装后螺丝孔滑牙导致的连接失效。在结构强度验证层面，该连接件采用1.5mm厚度的冷轧钢板冲压成型时，单个连接件的垂直承重可达到15kg以上，完全满足常规台面放置物品的载荷需求，即使在台面上放置较重的厨房电器、办公设备，也不会出现连接件变形或台面下沉的问题。
