铝制橡胶缓冲设备支撑脚垫结构设计

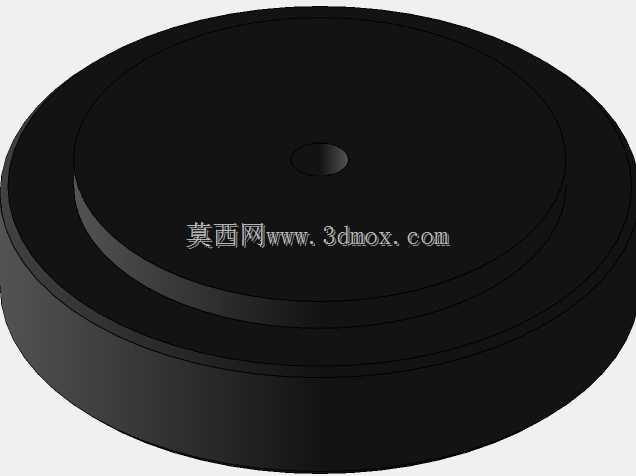

　　做结构设计的同行大多碰到过设备底部支撑的痛点，尤其是音频类、小型精密检测类、桌面型工业控制设备，底部支撑如果选得不对，要么设备运行时带着台面共振出异响，要么长期放置后脚垫压溃导致设备倾斜，甚至硬接触的金属脚会刮花工作台面，这款带橡胶缓冲层的铝制支撑脚垫，就是针对这类场景做的结构优化设计。先从安装边界说，这款脚垫的主体铝基座直径39mm，整体装配完成后的高度为10mm，中心预留的安装孔适配M20规格的脚钉连接，安装时不需要在设备底部开过大的沉孔，只需要在设备底壳对应的支撑位预留匹配的螺纹孔，将脚垫上部的连接螺柱拧入即可完成固定，单脚的支撑覆盖范围足够覆盖常规桌面设备的支撑点应力扩散区域，不会因为支撑面太小导致单位面积压强过大压坏木质、

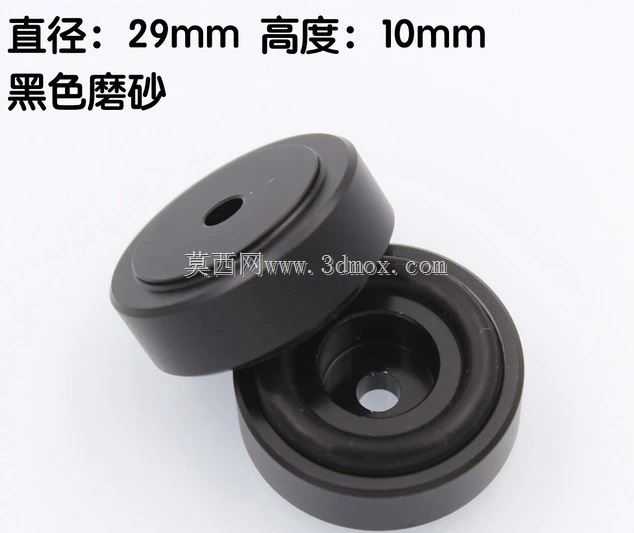

　　亚克力类的桌面饰面。从功能特性上拆解，这款脚垫采用铝制基座加橡胶缓冲层的复合结构，上部的铝制基座承担主要的载荷传递作用，铝合金的材质强度足够支撑单点位几十公斤的静载荷，不会像纯塑料脚垫那样在长期载荷下出现蠕变变形，同时铝件的表面做了氧化处理，日常使用中不容易被汗液、空气中的潮气腐蚀，长期放置也不会出现锈迹污染台面的问题。下部的橡胶缓冲层是直接嵌合在铝基座的底部卡槽里，不需要额外的胶粘固定，橡胶的硬度控制在邵氏60度左右，既不会因为太软导致设备放置后出现明显的下沉偏移，也能有效过滤设备内部元器件运行产生的微小振动，比如音频解码器、小型功率放大器工作时内部变压器、电容产生的微幅振动，通过这层橡胶缓冲后不会传递到支撑台面，

　　也就避免了振动传导产生的谐振杂音，这也是这类脚垫在HiFi音频设备领域被广泛应用的核心原因。再说到设计思路，做这类支撑脚垫的时候最容易踩的坑就是铝件和橡胶层的连接可靠性，很多同类产品用胶粘的方式固定橡胶垫，设备挪动几次之后橡胶层就会脱落，这款设计在铝基座的底部做了一圈内嵌的环形卡槽，橡胶层硫化的时候直接和铝基座的卡槽嵌合为一体，哪怕承受横向的剪切力，比如拖动设备的时候，橡胶层也不会和铝基座脱开。另外脚垫的整体高度控制在10mm，这个尺寸是经过多场景验证的，既给设备底部留出了足够的空气流通间隙，帮助设备底部自然散热，也不会因为脚垫太高导致设备整体重心上移，提升了设备放置的稳定性，不会因为轻微的触碰就出现晃动。从实际应用场景来看，

　　这类脚垫除了用在音频类的解码器、功放、音箱设备上，也完全适配小型工业检测仪器、桌面型3D打印机、迷你主机、精密电子秤这类对振动干扰敏感、需要稳定支撑的设备，选型的时候只需要确认设备单支撑点的静载荷不超过脚垫的额定承载范围，底部的安装螺纹规格匹配，就可以直接替换原有硬支撑脚，不需要额外做结构修改。很多同行在做这类小零件建模的时候容易忽略细节，比如铝基座和橡胶层的配合公差，卡槽的深度如果做浅了，橡胶层嵌合不牢容易掉，做深了又会压缩橡胶层的有效缓冲厚度，这款模型里把配合公差控制在0.1mm的过盈量，既保证装配后的连接强度，也让橡胶层有足够的形变空间吸收振动。另外脚垫的外边缘做了小的圆角过渡，没有尖锐的棱角，安装的时候不会划伤操作人员的手，挪动设备的时候也不会勾刮桌面的线缆或者饰面。还有一个容易被忽略的设计点，就是脚垫中心的安装孔做了沉台设计，连接螺柱拧入之后，螺柱的端面不会突出到橡胶缓冲层的接触面以下，保证整个橡胶面可以完全贴合支撑台面，不会因为螺柱顶到台面导致脚垫出现虚接、倾斜的问题，这个细节很多廉价的同类脚垫都没有做，实际使用的时候经常会出现螺柱突出，导致四个脚垫不能同时接触台面，设备放上去晃荡的问题。
