手持式喊话扩音装置结构设计方案

　　在户外作业指挥、应急疏散调度、大型活动现场秩序维护这类场景里，手持扩音喊话装置始终是一线人员最常使用的通讯工具，不需要依赖公共通讯网络，开机即可实现近距离声音放大传递，在嘈杂的施工现场、人流密集的公共区域、野外作业点位都能稳定发挥作用。这款扩音装置的结构设计完全围绕手持使用的实际需求展开，首先从握持结构来看，手柄的弧度贴合人手自然握持的姿态，握持区域的截面做了收窄处理，表面预留了防滑纹理的安装位，长时间握持喊话也不容易出现滑脱的问题，手柄与喇叭主体的连接位置做了加强筋过渡，避免跌落、磕碰时连接位置出现断裂。从声学结构的设计逻辑来看，喇叭的号筒部分采用渐变锥面结构，从发声单元安装位置到出声口的截面平滑过渡，没有突兀的截面突变，

　　能够减少声音传递过程中的涡流损耗，提升声音的传播距离，同时号筒的壁厚做了均匀化处理，整个号筒部分的壁厚差控制在合理范围内，注塑生产时不容易出现缩痕、翘曲的问题，号筒的边缘做了卷边加强设计，既能够提升号筒整体的结构强度，意外跌落时不容易出现边缘开裂，也能避免尖锐边缘划伤使用者。装置尾部的结构集成了电池仓与控制开关的安装位，电池仓的尺寸匹配常用的大容量充电电池，仓盖设计了卡扣式锁紧结构，更换电池时不需要额外工具，卡扣的锁紧力度经过校核，日常使用中不会因为手持晃动、轻微震动出现仓盖松脱的问题，控制按键的位置刚好对应握持时拇指的操作范围，单手握持时不需要调整手的位置就可以完成开关机、音量调节的操作，按键的按压行程做了合理设置，

　　戴薄劳保手套操作时也能准确触发，不会出现误触或者按不动的情况。在安装边界的设计上，整个装置的重心落在手柄的中心位置，装满电池之后整体重心不会出现偏移，长时间单手持握不会有明显的坠手感，装置的整体外轮廓没有突出的尖锐结构，放入工具包、随身携带时不会勾挂衣物或者其他工具，号筒出声口的位置预留了防护网的安装卡槽，防护网采用金属细网结构，既不会阻碍声音传出，也能阻挡户外使用时的灰尘、细小碎屑进入号筒内部损坏发声单元。考虑到户外使用的复杂环境，整个装置的壳体拼接位置都设计了密封胶条的安装槽，组装完成后可以达到日常防泼溅的等级，遇到小雨天气或者现场洒水的情况，不会因为少量进水导致电路故障，壳体的连接螺丝全部采用沉头设计，

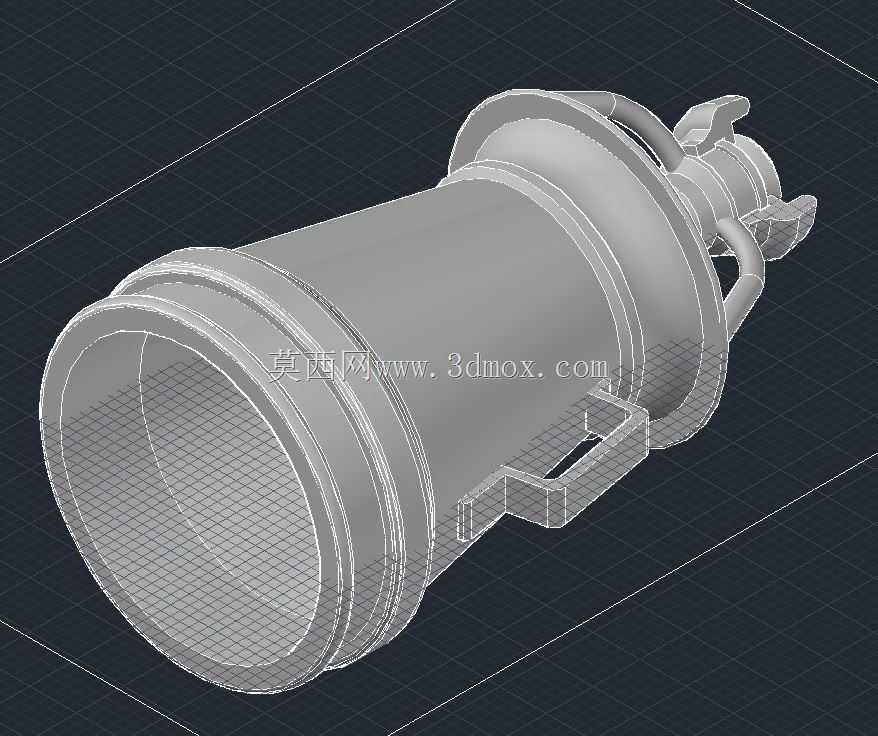

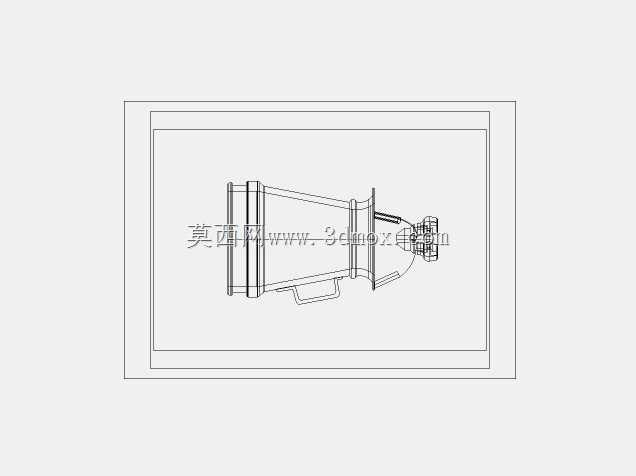

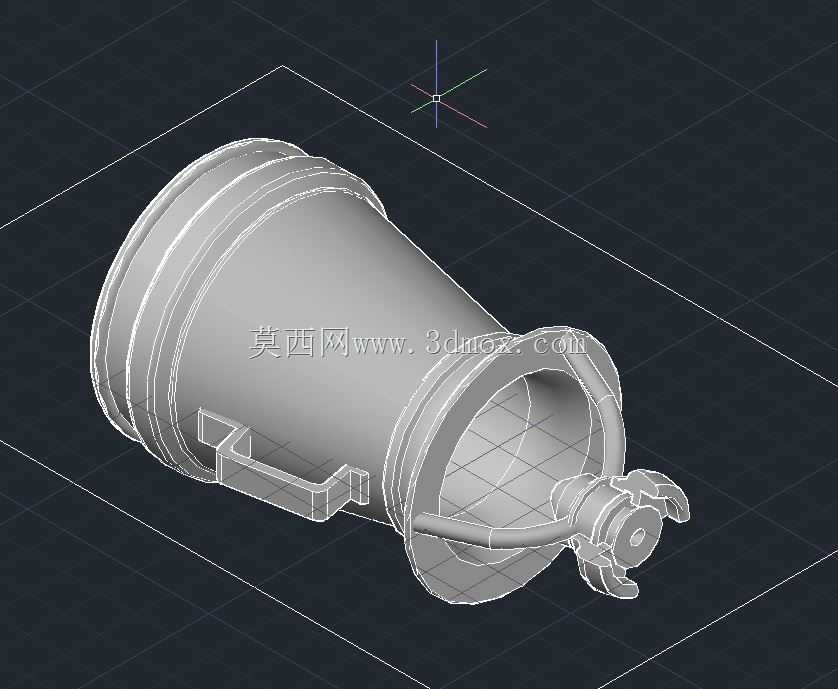

　　螺丝安装完成后与外表面齐平，既不会突出影响握持手感，也能避免螺丝位置积存污渍、出现锈蚀。从结构建模的细节来看，所有的卡扣、安装柱的位置都做了对应的拔模斜度处理，适配注塑生产的工艺要求，不需要后续做过多的二次加工，不同部件之间的装配间隙控制在合理范围，组装之后不会出现部件松动、晃动的问题，发声单元的安装位置设计了减震胶圈的安装位，能够减少大音量发声时产生的壳体共振，避免出现杂音影响扩音效果。这款装置的结构设计没有多余的装饰性结构，所有的外形设计都服务于实际使用功能，不管是应急救援队伍的现场调度，还是厂区内的作业指挥，或是大型活动的现场引导，都能满足长时间稳定使用的需求，结构的可靠性设计充分考虑了户外使用的各类意外情况，从握持舒适度、结构强度、装配工艺性多个维度做了平衡，没有为了追求外观造型牺牲实际使用的便利性。
