VUT300迷你型通讯接线端子结构设计

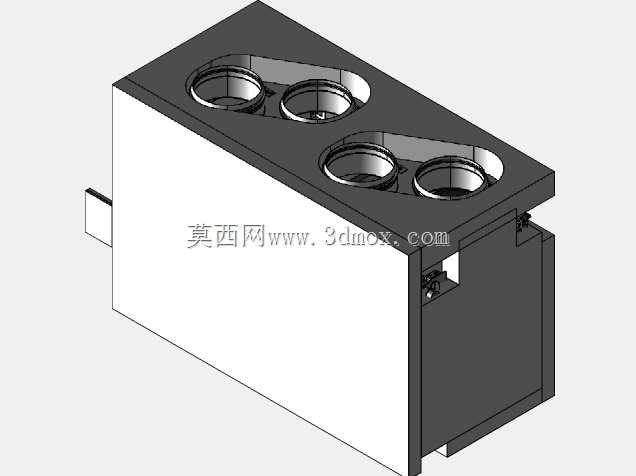

　　在工业通讯布线、低压电气控制柜内部接线、现场总线模块接线的场景里，这类多回路接线端子是极为常用的基础连接部件，承担着多组线缆的固定、导通、绝缘隔离的核心作用，尤其适合柜内空间紧凑、接线回路密度较高的安装场合，能够在有限的安装空间内完成四组独立线缆的可靠连接，避免多股线缆直接铰接带来的接触不良、绝缘破损、后期维护排查困难等常见工程问题。从结构设计来看，这款端子采用上下分层的壳体布局，下半部分为绝缘基座，采用工程塑料一体注塑成型，具备足够的结构强度与绝缘性能，能够耐受柜内常规的温湿度变化，避免相邻接线回路之间出现爬电、击穿风险；上半部分为接线孔位集成区域，四个圆形接线孔呈两排错位排布，每个孔位内部预留了螺丝锁紧空间与线缆插入导向锥面，

　　线缆剥线后可直接顺着导向结构插入孔内，拧紧锁紧螺丝即可完成线缆压接，无需额外的接线端头预处理，能够有效提升现场接线的作业效率。设计过程中重点考量了安装边界的适配性，整体壳体为规整的长方体结构，侧面预留了卡装固定的凸台结构，既可以通过螺丝直接固定在安装板上，也可以适配标准DIN导轨的卡装结构，无需额外定制安装支架，能够直接兼容现有柜内的通用安装规范；接线孔的中心距经过严格核算，既保证了相邻接线位之间的电气安全间隙，又尽可能压缩了整体的外形宽度，在四回路同规格端子里，整体占用的安装面积更小，适合在通讯模块旁、PLC输入输出端子侧这类剩余安装空间零散的位置布置。从实际使用的功能特性来看，每个接线孔的导通件采用铜质基材做镀锡处理，

　　既保证了足够的导电截面积，满足常规通讯信号、低压控制回路的载流要求，又能避免长期使用后接触面氧化导致的接触电阻升高问题；壳体的分模面设置在侧面靠下位置，上下壳体通过卡扣与定位柱配合装配，装配后接缝严密，能够阻挡柜内的灰尘、金属碎屑落入端子内部，降低短路故障的发生概率。在结构建模阶段，需要重点把控几个关键尺寸的公差：一是接线孔的内孔直径，需要匹配常用的0.5-2.5平方毫米多股铜芯线的线径范围，预留足够的插入间隙，同时不能因为间隙过大导致线缆压接后出现松动；二是侧面安装凸台的尺寸公差，需要保证与导轨卡装时的插拔力度适中，既不会因为卡接过松导致端子在导轨上滑动移位，也不会因为卡接过紧导致安装拆卸时需要过大的外力，损坏相邻的已安装器件；

　　三是上盖与基座的配合公差，保证装配后无明显翘曲、缝隙，锁紧螺丝时不会出现壳体开裂的问题。这类端子在实际工程应用中，常被用于工业现场的传感器信号汇总接线、通讯总线的分支接线、控制柜内操作按钮与指示灯的回路接线，相比传统的单个接线端子组合使用的方案，这种集成式的多回路端子能够减少安装时的对位工作量，同时整体的绝缘防护性能更优，后期维护时可以直接对对应回路进行拆线操作，不会影响相邻回路的接线状态。设计时还考虑了接线后的标识空间，壳体正面预留了平整的标签粘贴区域，运维人员可以直接打印回路标签粘贴在对应位置，无需额外加装标识座，进一步压缩了整体的安装空间占用；接线孔的入口处做了圆角过渡处理，线缆插入时不会被孔口的锐边割破线皮，避免出现线芯外露的安全隐患。
