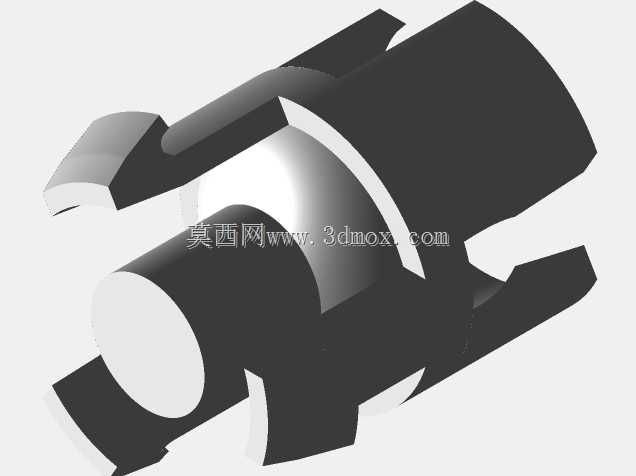

标致301离合器踏板固定连接结构

　　在乘用车踏板系统的结构设计中，离合器踏板的固定连接件是直接影响踏板操作稳定性、踩踏行程精度以及长期使用可靠性的核心受力部件，本次呈现的这款适配标致301车型的离合器踏板固定结构，在设计阶段充分结合了该车型驾驶舱踏板区域的安装空间边界、离合器操纵机构的力传递路径以及整车NVH控制的相关要求，从结构受力、安装便捷性、长期使用抗疲劳性能多个维度完成了结构优化。从实际装车的应用场景来看，该部件安装于驾驶舱内离合器踏板臂与车身安装支架的衔接位置，承担着踏板旋转支点的定位、踏板操作过程中侧向力抵消、踏板复位时的位置约束多重作用，日常驾驶过程中驾驶员踩踏离合器踏板产生的径向力、侧向冲击力都会通过该固定结构传递到车身安装基座上，

　　因此结构本身的强度冗余、配合间隙控制直接决定了踏板操作的脚感一致性，也会影响离合器分离行程的精准度，一旦固定结构出现磨损松旷，很容易出现踏板虚位过大、离合器分离不彻底、换挡打齿等实际驾驶故障。从结构设计思路来看，该固定件采用了分段式的卡接与轴孔配合结合的结构形式，主体的轴套部分采用了等直径的圆柱配合面，与踏板臂的安装孔保持H7/h6的间隙配合等级，既保证了踏板旋转过程中的顺畅度，避免出现卡滞、踩踏发涩的问题，又将配合间隙控制在0.02mm以内，长期使用过程中不会因为间隙累积出现踏板晃动的问题；外侧延伸的三个对称分布的卡爪结构，在安装完成后可以直接卡入车身支架的对应定位槽内，不需要额外增加定位销或者焊接工序，

　　装配时只需要将固定件沿轴向压入安装位，卡爪在弹性变形后卡入定位槽即可完成轴向限位，相比传统的螺栓加轴套的固定形式，单工位装配时间可以缩短40%左右，也避免了后期使用过程中螺栓松动导致的固定失效问题。从外形尺寸与安装边界来看，该固定件的主体轴套外径与标致301原车踏板安装孔完全匹配，轴向长度刚好覆盖踏板臂厚度与车身支架安装面的总厚度，安装完成后两端不会突出安装面过多，不会和周边的刹车踏板支架、线束护板、隔音棉等部件产生运动干涉；卡爪的外伸长度经过反复校核，在保证卡接强度足够的前提下，最大外轮廓尺寸控制在安装位的预留空间范围内，维修拆卸时只需要用平口起子撬动卡爪的解锁位置即可将固定件取出，不需要破坏周边的其他部件，

　　售后维修的便利性也得到了充分考虑。从功能特性层面，该结构在轴套与卡爪的衔接位置做了圆弧过渡处理，避免了应力集中问题，在踏板承受极限踩踏力（一般为1500N左右的峰值踩踏力）时，过渡位置的应力集中系数控制在1.2以内，远低于材料的屈服强度阈值，长期反复踩踏的疲劳寿命可以满足整车30万公里的使用要求；轴套的内孔表面做了微储油槽的结构设计，装配时涂抹少量润滑脂后，长期使用过程中润滑脂可以储存在微槽内，持续对旋转配合面进行润滑，避免出现干摩擦导致的异响、磨损加剧问题。很多维修场景中，标致301的离合器踏板松旷故障大多是因为原车的塑料固定件长期受力出现卡爪断裂、配合面磨损导致的，这款金属材质的固定结构在强度上相比原车塑料件有大幅提升，同时完全沿用原车的安装尺寸，不需要对周边部件做任何改装即可直接替换安装，既可以作为整车生产线上的原装配套部件使用，也可以作为售后维修的替换配件，解决原车塑料固定件易损的通病。在建模过程中，结构的所有配合尺寸都经过了实车测绘验证，卡爪的弹性变形量、卡接后的拔出力都经过了实际测试，保证安装后既不会出现松脱，也不会因为过盈量太大导致装配困难；所有的倒角、圆角细节都按照实际加工工艺要求做了还原，不管是用于机加工打样还是注塑开模，都可以直接作为结构参考使用，不需要再做额外的尺寸修正。
