车用雨刮驱动减速电机结构设计

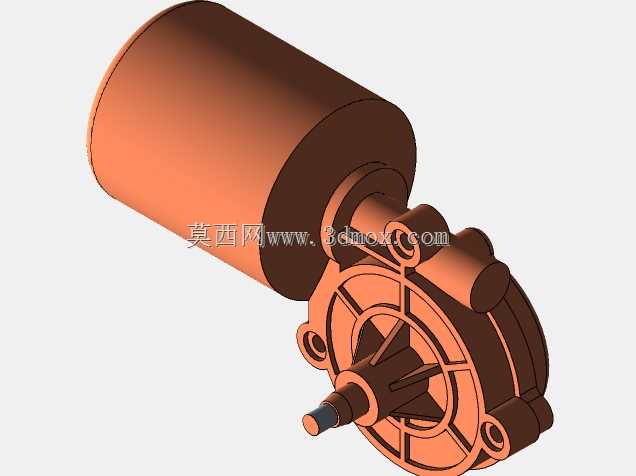

　　这款车用雨刮驱动减速总成，核心服务于乘用车辆前风挡玻璃的清洁作业场景，是车辆雨刮系统的核心动力输出部件，日常行车过程中遭遇降雨、扬尘、路面溅污遮挡前挡视线时，该部件会输出适配的转速与扭矩，带动雨刮臂做往复摆臂运动，配合玻璃清洁液完成风挡表面的污渍刮除作业，保障驾驶视野清晰，是车辆主动安全配置里不可或缺的执行单元。从结构设计逻辑来看，该总成采用直流驱动电机与齿轮减速箱集成式布局，驱动段采用常规圆柱壳体封装，内部容纳电枢、磁瓦、换向器等电机核心部件，圆柱壳体的外径尺寸匹配主流车型雨刮安装舱的预留空间，壳体表面预留的散热筋结构可在长时间连续工作时导出内部绕组热量，避免高温退磁影响输出性能。减速段采用蜗壳式齿轮腔布局，

　　内部通过多级齿轮传动完成转速降低、扭矩放大的传动需求，输出轴从减速腔端面中心伸出，轴端做扁位结构设计，可直接与雨刮连杆机构的传动摇臂配合，传递扭矩时无需额外做防转加工，装配时直接卡入摇臂对应孔位锁紧即可完成动力对接。安装边界方面，减速腔壳体上分布三个带衬套的安装耳位，三个耳位呈三角形排布，安装孔的中心距尺寸适配伏尔加系列车型的雨刮舱安装点位，安装时可通过橡胶衬套缓冲电机工作时产生的振动，避免振动传递到车身钣金引发舱内异响。设计过程中针对雨刮工作的负载特性做了专门的传动匹配，雨刮在刮拭过程中会遇到玻璃表面干摩擦、积雪阻塞、冻粘等突发大负载工况，减速箱内的齿轮采用斜齿与直齿组合的传动方案，首级斜齿传动降低电机高速运转时的齿轮啮合噪音，

　　末级直齿传动提升大扭矩输出时的轮齿抗冲击能力，可在短时间过载工况下避免轮齿崩断失效。输出轴的密封结构采用双唇口油封设计，可阻挡车辆清洗时的高压水、雨天行车的路面积水飞溅进入减速箱内部，避免齿轮润滑油乳化失效，延长总成的免维护使用寿命。集成式的壳体设计将电机端盖与减速箱壳体做一体化压铸成型，减少了部件之间的连接接缝，既提升了整体结构刚度，也降低了装配环节的累计公差，保证输出轴与安装基准面的位置度精度，避免装配后雨刮摇臂运动轨迹出现偏差，导致刮拭死角、刮片跳动等问题。在实际选型匹配过程中，该结构的输出转速设定为低速档45转每分钟、高速档75转每分钟，对应雨刮臂的摆频完全符合车辆雨刮系统的国标要求，低速档适配小雨天气的刮拭需求，

　　高速档适配暴雨天气的快速刮水需求，扭矩储备可满足单支雨刮臂带动400-600毫米长度雨刮片的刮拭负载，即使在玻璃表面有薄积雪的工况下也能顺利启动运转，不会出现堵转烧蚀电机的问题。接线端采用标准插接件接口，引脚定义匹配原车线束接口定义，替换安装时无需改接线束，直接对插即可完成电路连接，降低售后维修的装配难度。
