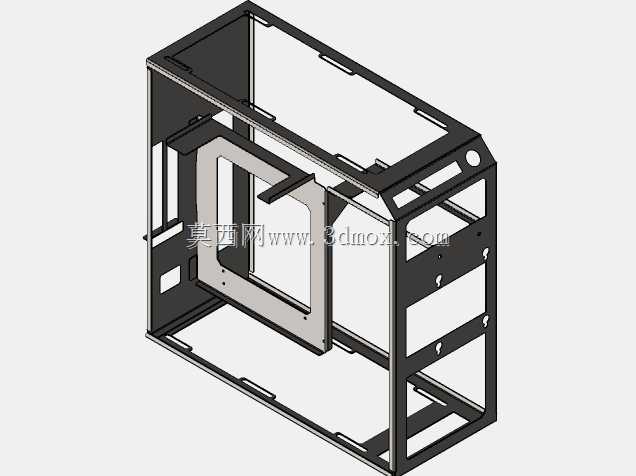

紧凑型SFX规格一体式机箱框架结构设计

　　这套结构针对小体积桌面主机的装机需求设计，核心适配SFX规格电源的安装位，整体采用开放式框架布局，在有限的空间内规划出主板、电源、存储硬件的安装边界，解决小尺寸机箱内部硬件排布拥挤、走线空间不足的常见问题。从实际装机场景来看，这类一体式框架结构多用于ITX规格的紧凑型桌面主机，适配桌面空间有限、追求小体积主机搭建的使用场景，框架本身承担所有硬件的承载与定位功能，省去多余的外壳遮挡，既可以直接作为开放式测试机架使用，也可以搭配定制外壳组装成完整的成品机箱。设计过程中优先考虑硬件安装的操作空间，电源安装位采用独立的折弯钣金支架，通过折边强化结构强度，支架上预留的固定孔位完全匹配标准SFX电源的安装孔距，安装时不需要额外转接件，

　　电源装入后与主板区域预留足够的走线间隙，避免电源线材挤压主板元件。框架主体采用薄钢板折弯拼接工艺，所有拼接边都设计有翻边结构，既提升整体框架的抗扭刚度，也能避免钣金锐边划伤装机人员或线材。主板安装区域的定位柱位置严格遵循ITX主板的孔位标准，安装柱高度统一，保证主板装入后与框架底部留有足够的间隙，容纳主板背面的焊点与插针，避免出现短路风险。存储硬件的安装位集成在框架侧边的空余区域，不需要额外占用主板或电源的安装空间，2.5英寸硬盘的固定孔位直接在钣金件上冲压成型，减少额外零件的使用，降低整体装配复杂度。框架顶部与侧边预留的通风开口，对应硬件的发热区域，电源风扇与CPU散热的风道可以顺着框架开口形成顺畅的进出风路径，

　　避免小机箱内部积热导致硬件降频。从安装边界来看，整体框架的长宽高尺寸严格控制在SFX电源加ITX主板的组合尺寸范围内，横向宽度刚好容纳SFX电源的长度，纵向高度匹配ITX主板的宽度，深度方向预留出散热与接线的空间，整体占用桌面面积远小于标准ATX机箱，放置在桌面不会占用过多的操作空间。框架上所有的固定孔位都做了沉头处理，螺丝装入后不会突出钣金表面，避免后续安装外壳时出现干涉。侧边的支架结构除了固定电源之外，还承担框架的侧向加强作用，让整个框架在提起移动时不会出现形变，所有钣金的折弯角度都控制在90度，拼接时的缝隙均匀，不需要额外的校正就可以完成装配。在实际硬件兼容性设计上，

　　框架内部预留的CPU散热高度空间可以满足下压式散热的安装需求，显卡安装位的长度限制在短卡范围内，匹配小体积主机的硬件选型逻辑，避免用户选用过长显卡导致无法装入的问题。走线区域的空间规划考虑了定制线与原装线材的弯曲半径，在线材转弯处的钣金边缘做了卷边处理，避免长时间使用后锋利的钣金边缘割破线材绝缘层。框架底部预留的脚垫安装位，可以粘贴防滑脚垫，放置在桌面时不会滑动，同时抬升框架底部高度，让底部空气可以流通，辅助硬件散热。整个结构没有多余的装饰性设计，所有的结构特征都服务于硬件安装、结构强度与散热需求，每一处折弯、每一个开孔都有对应的实际功能，没有冗余的设计元素，对于小尺寸机箱的结构设计来说，这种把功能放在首位的设计思路，能在有限的体积内最大化硬件兼容性与使用便利性，也能降低钣金加工的工艺难度，不需要复杂的冲压模具就可以完成生产，适合小批量定制或者个人DIY装机使用。
