地埋式多管线敷设管沟结构三维设计

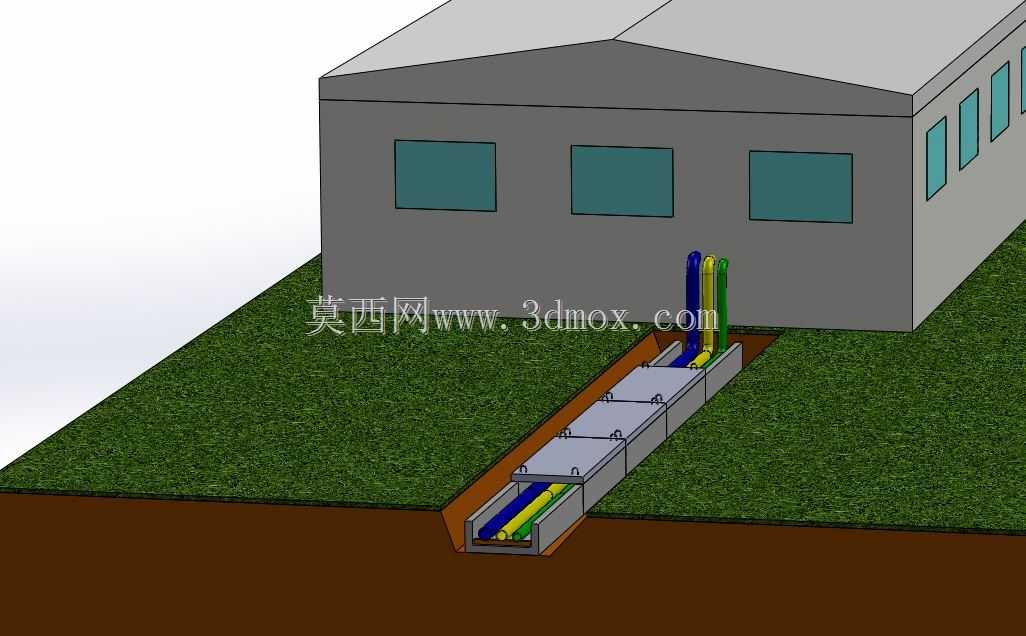

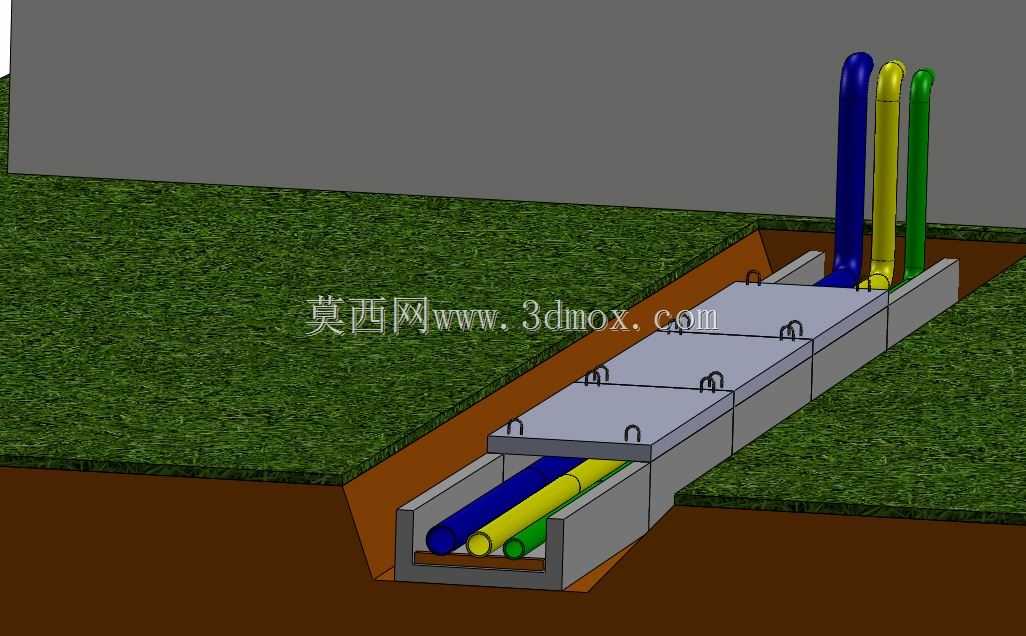

　　在市政管线、厂区配套管网的施工场景中，直埋管线的防护一直是现场施工与后期运维的核心痛点，尤其是多类管线同路径敷设时，不同权属、不同功能的管线若直接埋入土层，后期检修开挖极易造成管线破损，同时土层沉降、地面荷载传导也会对管线外壁造成持续挤压，这套地埋式管沟结构正是针对这类场景设计的防护敷设载体。从实际使用逻辑来看，该结构可同时容纳电力、通讯、给排水等多类不同属性的管线，沟体采用分段预制砌块拼接的形式，替代了传统现场浇筑的施工模式，能够大幅缩短现场施工的周期，拼接段之间预留的密封嵌缝槽，可在安装完成后填充防水密封材料，避免地下水、地表渗水灌入沟体内部侵蚀管线外壁。沟体顶部设置的可开启盖板，每段盖板上都预留了嵌入式提手结构，

　　后期运维时无需大面积破开路面或覆土，仅需掀开对应区段的盖板即可完成管线巡检、更换作业，相比传统直埋敷设的运维效率提升十分明显。设计过程中首先考虑的是现场安装的边界适配性，沟体的内部净空尺寸按照常规市政管线的排布需求设置，可容纳3根不同外径的管线平行敷设，管线之间预留足够的散热与操作间隙，避免多管线紧贴造成的热量堆积，尤其是电力类管线运行时的散热需求可得到充分满足；沟体的外壁厚度经过荷载验算，能够承受顶部1.2米覆土加上普通人行、轻型非机动车通行的地面荷载，不会出现沟体受压变形破损的问题。沟体的断面采用下窄上宽的梯形外轮廓，嵌入开挖完成的梯形沟槽内时，沟壁外侧与土层的接触面积更大，能够更好地分散侧向土压力，

　　避免沟体受土层挤压出现侧向位移；沟体底部设置了一体化的找平基座，安装时仅需对沟槽底部做简单的素土夯实找平，即可直接吊装拼接沟段，无需额外浇筑混凝土垫层，进一步降低了现场施工的材料与人工成本。从管线排布的细节来看，沟体内部的底面设置了三个弧形定位槽，分别对应不同外径的管线，管线放入后可直接卡入定位槽内，无需额外做管卡固定，即可避免管线在沟内出现滚动、移位的问题，不同颜色的管线对应不同的功能属性，现场施工时可通过颜色快速区分管线类型，降低错接、误操作的概率。沟段的拼接端采用了凹凸榫卯结构，相邻两段沟体对接时，凸榫嵌入对应凹槽内，可自动对齐沟体的轴线，避免拼接完成后出现沟段错位、内壁不齐的问题，同时榫卯结构也能提升拼接处的抗剪能力，

　　即使沟体下方出现局部不均匀沉降，相邻沟段也不会出现脱开、错缝的情况。盖板与沟体的接触位置设置了台阶式搭接边，盖板放置后不会出现侧向滑动，同时搭接边的缝隙可形成折线型防水路径，减少地表渗水顺着缝隙流入沟内的量，搭接边处还可根据使用需求加装橡胶密封垫，进一步提升防水性能，适用于地下水位较高的敷设区域。在实际工程应用中，这类管沟结构不仅可用于泵站区域的管线敷设，也可适配园区内部通讯管线、市政支路下的弱电管线、厂区工艺辅助管线的敷设需求，相比传统的砖砌管沟，预制拼接的结构质量更稳定，不会出现砖砌沟体砂浆不饱满、长期使用后砖块脱落的问题；相比全现浇混凝土管沟，其施工速度更快，对周边交通、环境的影响更小，尤其适合在建成区的管线改造项目中使用。建模过程中对所有拼接结构的配合公差做了模拟验证，确保预制构件生产时的公差范围内，现场依然能够顺利完成拼接，不会出现构件无法安装的问题；同时对沟体的转角、分支位置也预留了接口扩展结构，可根据实际管线走向拼接转角段、三通段构件，形成完整的管沟管网，无需在现场对预制段进行切割改造。
