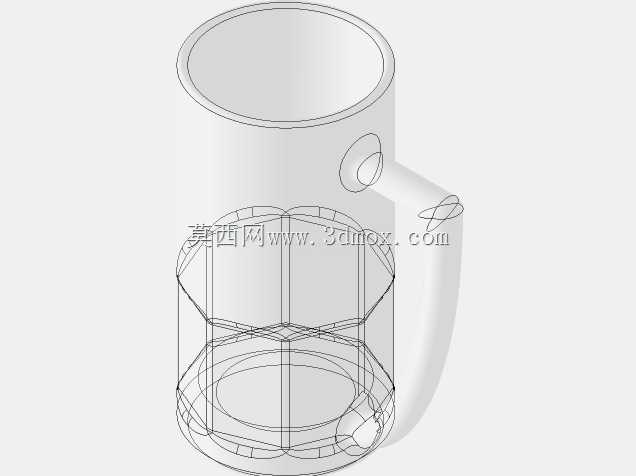

带把手双层结构玻璃啤酒杯三维设计

　　日常餐饮场景中使用的带把手双层啤酒杯，在结构设计上需要兼顾握持稳定性、隔热防烫性能与盛放液体的实用性，这类器具常见于酒吧、家庭聚餐、户外露营等多种场景，既可以用来盛放冰镇啤酒，也可盛装热饮，双层结构的设计核心是利用两层杯壁之间的空气层实现隔热，避免盛装低温饮品时杯壁结露打滑，也能防止高温饮品烫伤使用者手部。从实际建模的结构逻辑来看，这款杯子的主体分为内外两层杯身，外层杯身做直筒圆柱造型，杯口位置做圆弧卷边处理，避免饮用时唇部接触锋利边缘造成不适，卷边的圆角半径控制在1.5mm左右，既保证接触触感柔和，也不会因为圆角过大导致杯口厚度超标影响饮用体验。内层杯身的底部做内凹造型，与外层杯身的底部预留3mm的空气夹层，夹层空间完全封闭，

　　避免液体渗入夹层内部造成清洁死角，内外层杯身在杯口位置做熔接贴合处理，贴合面的宽度控制在2mm，保证连接强度的同时不会在杯口形成明显的拼接痕迹。杯身侧面的把手采用空心圆柱过渡结构，把手与外层杯身的连接位置做两处圆弧过渡，上端连接点距离杯口25mm，下端连接点距离杯底30mm，把手的内径控制在35mm，足够成年人四指穿过握持，把手的管壁厚度为2.5mm，与外层杯身的壁厚保持一致，避免注塑或者吹制生产时出现壁厚不均导致的缩痕问题。杯底部分做加厚处理，外层杯底的厚度为5mm，保证杯子放置在桌面时的稳定性，杯底边缘做1mm的倒角处理，避免杯底与桌面硬接触造成磨损，同时也能减少杯子拖动时产生的噪音。从建模的细节处理来看，

　　杯身所有的棱边都做了R0.5mm的圆角过渡，没有尖锐的直角结构，既符合日常接触类器具的安全设计要求，也能在生产脱模时减少应力集中，提升成品的良品率。双层结构的空气层厚度均匀控制在4mm，整个夹层空间没有多余的支撑结构，保证外观的通透感，同时空气层的均匀分布也能让隔热性能保持一致，不会出现局部隔热效果差的问题。把手的造型做了符合人体工学的微弧度设计，并非完全平直的圆柱，握持位置的弧度贴合人手自然握持时的手指弯曲角度，长时间握持也不会产生硌手的不适感。在实际使用场景中，这款杯子的容量设计为500ml，刚好满足常规瓶装啤酒的单次盛放需求，杯身的总高度控制在150mm，杯口外径为80mm，放置在常规的杯架、冰箱门置物架上都不会出现尺寸干涉，

　　适配绝大多数日常家居与商用餐饮的收纳空间。杯身的直筒造型也方便堆叠收纳，多个杯子叠放时不会出现卡滞问题，收纳占用的空间更小。从结构强度的角度考虑，内外层杯身的壁厚均设置为2mm，既保证了玻璃材质的结构强度，正常磕碰不会轻易碎裂，也不会因为壁厚过大导致杯子整体重量过高，空杯重量控制在300g左右，握持时不会有过重的负担。建模过程中对所有连接位置做了壁厚一致性检查，避免出现局部壁厚突变的问题，防止生产过程中因为冷却速度不一致导致的开裂、变形等缺陷。杯口的卷边结构做了专门的曲面顺滑处理，整个卷边的曲面曲率连续，饮用时液体流出顺畅，不会出现沿杯壁外流的挂壁问题。把手与杯身的连接位置做了加厚过渡处理，避免连接处因为应力集中出现断裂问题，经过受力模拟验证，把手位置可以承受5kg的竖直拉力，完全满足日常使用的提拉需求。杯底的内凹设计也能让杯子放置在不太平整的桌面上时保持更好的稳定性，减少放置时的晃动问题。
