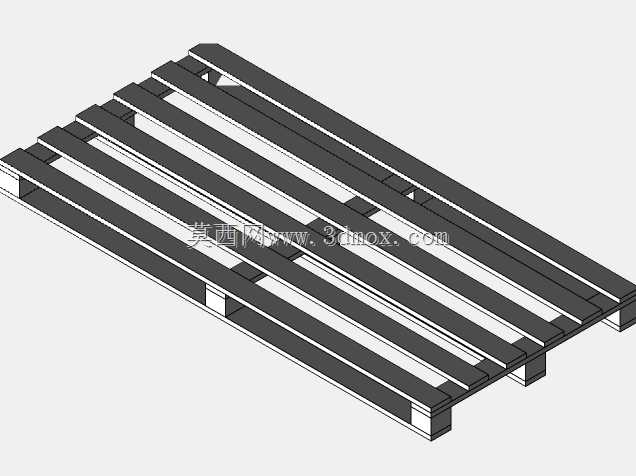

工业物流用双面进叉木质托盘结构设计

　　在生产制造与仓储物流环节，木质托盘是衔接装卸、仓储、运输全流程的核心单元载具，这款双面进叉结构的木质托盘，建模过程完全参照实际流通场景的使用需求搭建，所有板条间隙、墩块位置都经过实际工况校验。从应用场景来看，这类托盘适配平库货架存储、干线货车运输、厂区内部周转、集装箱码放等多个场景，不管是配合手动液压托盘车短距离转运，还是配合平衡重式叉车高位堆垛，都能满足常规工业货品的承载需求。设计阶段首先确定的是进叉方向的边界尺寸，双向进叉的结构预留了足够的叉齿伸入空间，叉孔高度适配市面主流叉车的叉齿厚度范围，不会出现叉齿无法伸入或者间隙过大导致托盘晃动的问题。面板部分采用多根平行实木条排布，板条之间预留均匀的排水与透气间隙，

　　一方面避免潮湿环境下积水积灰导致木板霉变，另一方面也能减少托盘整体自重，降低搬运过程中的无效负载，板条的厚度经过受力测算，均匀排布的结构能让堆放在上方的货品重量均匀传导到下方的支撑墩块上，避免局部应力集中导致板条断裂。支撑墩块的位置设计兼顾了承载与堆叠需求，九个支撑点的排布方式让托盘在空载堆叠时，上层托盘的墩块能正好对齐下层托盘的受力位置，不会压坏下层托盘的面板结构，同时墩块的高度统一，保证整个托盘的上表面平面度误差控制在合理范围内，避免堆垛货品时出现倾斜滑落的风险。底部的连接条采用横向排布的方式，将所有支撑墩块连接为一个整体，提升托盘整体的抗扭强度，在叉车叉取托盘偏载的情况下，也不会出现墩块脱落、托盘散架的问题。

　　建模过程中所有木板的边缘都做了微小的倒角处理，还原实际生产中木托盘打磨去毛刺的工艺细节，避免尖锐边角划伤作业人员或者刮破货品包装，板条与墩块的连接位置预留了钉接的结构空间，完全匹配实际木托盘的加工工艺，不管是用于结构教学、物流方案仿真，还是仓储场景的布局模拟，都能直接复用。从安装与适配边界来看，这款托盘的外形尺寸适配标准1200mm*1000mm的物流单元模数，能完美匹配标准货架的层板宽度、标准集装箱的内部宽度，码放时不会出现尺寸溢出或者空间浪费的问题，托盘的额定承载范围覆盖了大部分工业成品、半成品、原材料的周转重量需求，在均匀堆载的情况下不会出现明显的形变。不同于一次性出口用的免熏蒸托盘，

　　这款结构的托盘属于可重复周转使用的重载型木托盘，板条的选材厚度更高，支撑结构更稳固，在正常使用工况下能实现多次循环周转，降低企业的物流载具采购成本。建模时还原了实木板材的纹理走向与拼接缝隙，结构装配关系完全按照实际木托盘的组装逻辑搭建，没有多余的虚构结构，每一个部件都对应实际生产中的真实零件，对于需要做物流系统仿真、仓储规划演示、工装夹具适配设计的从业者来说，能直接导入装配环境做干涉检查与适配验证，不需要再做额外的结构修正。
