HY-DIV268N-5A步进电机驱动器结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:659024
  • HY-DIV268N-5A步进电机驱动器结构设计
  • HY-DIV268N-5A步进电机驱动器结构设计
  • HY-DIV268N-5A步进电机驱动器结构设计
  • HY-DIV268N-5A步进电机驱动器结构设计

  在自动化设备的运动控制链路里,步进电机驱动器是衔接上位控制信号与步进电机本体的核心执行部件,这款HY-DIV268N-5A驱动器的三维结构设计,完全围绕工业现场的实际安装、调试、运维需求展开,没有冗余的装饰性结构,所有外形细节都服务于功能落地。

  从实际应用场景来看,这类驱动器广泛适配小型数控雕刻机、3D打印设备、点胶机、小型传送带模组、非标自动化单机的步进轴控制,尤其是对成本敏感、对运行平稳性有基础要求的民用及轻工业自动化场景,5A的输出电流上限可以覆盖42、57系列两相混合式步进电机的大部分常用规格,不需要额外搭配散热附件就能满足长时间连续运行的散热需求。

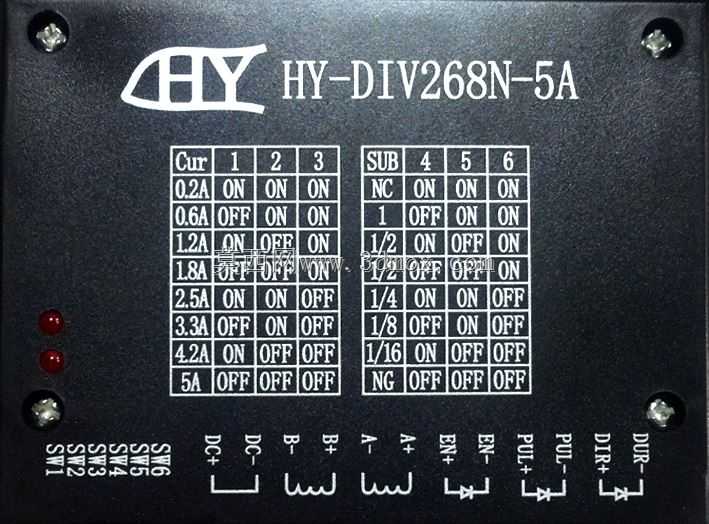

  产品的功能特性在面板结构上体现得非常直观:正面的拨码开关区域分为电流设置与细分设置两个独立区块,电流档位从0.2A到5A共8档,通过三位拨码的通断组合实现输出电流的匹配,设计时特意将电流拨码区放在左侧,细分拨码区放在右侧,和下方接线端子的功能分区形成视觉对应,调试人员不用反复对照说明书就能快速完成参数设置。细分档位覆盖整步、1/2、1/4、1/8、1/16共6种常用细分,还有NC、NG预留档位,拨码的按压行程设计得偏短,阻尼感适中,戴薄劳保手套也能准确拨动,不会出现卡滞或者误触的情况。面板左侧预留了三个状态指示灯的安装位,分别对应电源、故障、脉冲信号状态,灯珠突出面板表面1.5mm,光线不会被外壳遮挡,设备运行时站在1米外就能清晰识别工作状态。

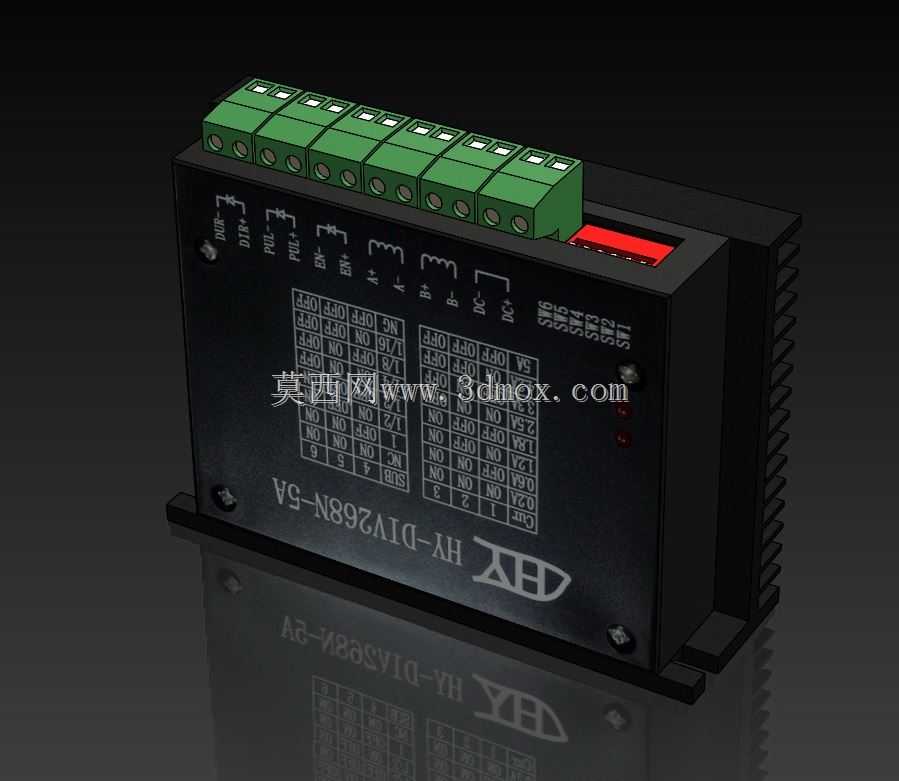

  接线端子区域的设计充分考虑了现场接线的操作空间,所有端子从左到右依次排列直流电源正负极、B相绕组输出、A相绕组输出、使能信号、脉冲信号、方向信号,每个端子的丝印标识都做了凹刻填漆处理,长时间使用不会被磨掉,端子间距留足了6mm,接16AWG的多股铜线时,相邻端子的线鼻不会互相干涉,接线螺丝采用M3规格,螺丝刀垂直操作时不会碰到旁边的元件。外壳四个角的固定孔采用沉头设计,适配M3的沉头螺丝,安装时螺丝头不会突出外壳表面,不会和柜内其他线缆产生刮蹭。

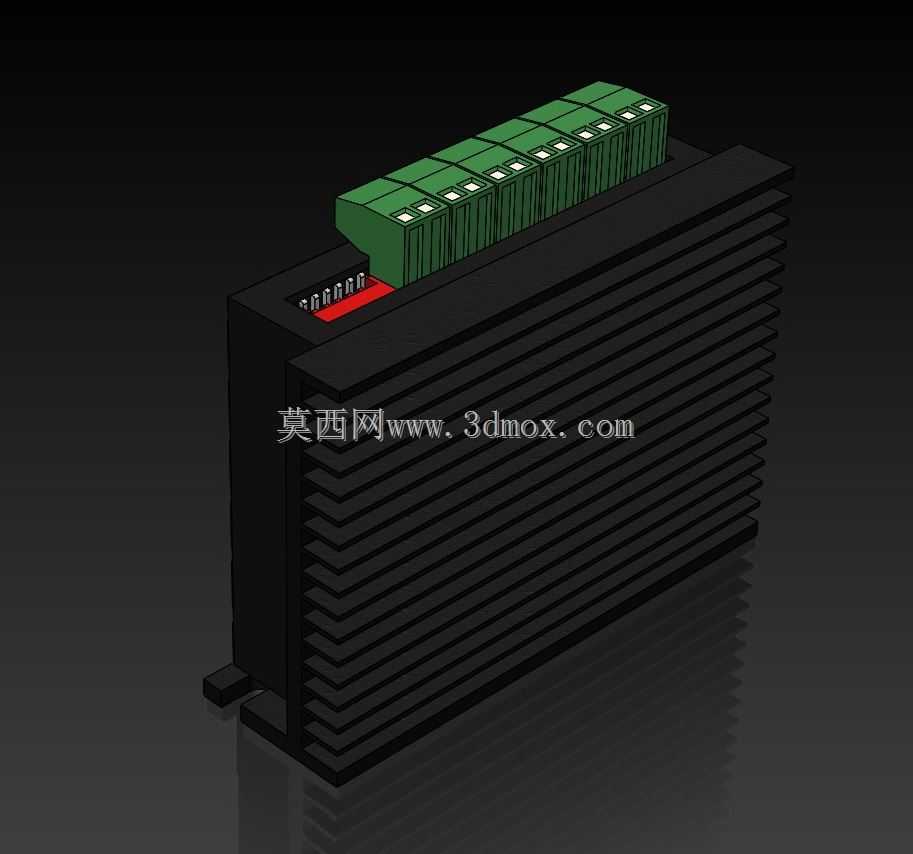

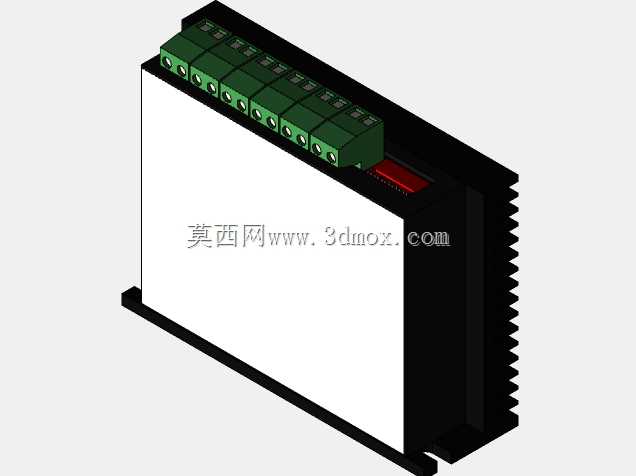

  从设计思路上看,整个外壳采用拉伸铝型材搭配前后塑料端盖的结构,铝型材外壳的侧壁做了密集的散热齿,齿高3mm,齿间距2mm,在不增加整体外形尺寸的前提下最大化散热面积,驱动器满负载运行时,外壳表面温度可以控制在60摄氏度以内,不需要额外加装散热风扇,减少了故障点。外壳的整体外形尺寸控制在118mm76mm34mm,安装孔距为108mm*66mm,这个安装尺寸和市面上同规格的268系列驱动器完全兼容,老设备替换时不需要重新打孔,直接固定就能使用,降低了设备改造的成本。

  设计时还特意考虑了安装边界的问题:驱动器上下方向预留10mm的散热空间,左右方向预留15mm的接线空间,深度方向因为接线端子是卧式接线,线缆从端子正面引出,不需要在后方预留走线空间,非常适合在紧凑的电气柜内安装。面板上的拨码区域和接线区域之间留了8mm的间隔,调试拨码时不会碰到已经接好的线缆,避免接线被扯松。外壳表面采用黑色磨砂氧化处理,不容易留下指纹和划痕,工业现场使用长时间也能保持清晰的标识可读性。

  在结构细节上,内部PCB板的固定柱和外壳一体成型,不需要额外加装铜柱,装配时直接把PCB板卡进定位柱,拧上前后端盖的四颗螺丝就能完成组装,生产装配效率很高。端盖上预留了接地标识的位置,电源端子旁的接地焊盘直接和铝制外壳连通,设备接地时可以直接通过安装螺丝连接到电气柜的安装板,不需要额外接接地线,简化了现场接线流程。
