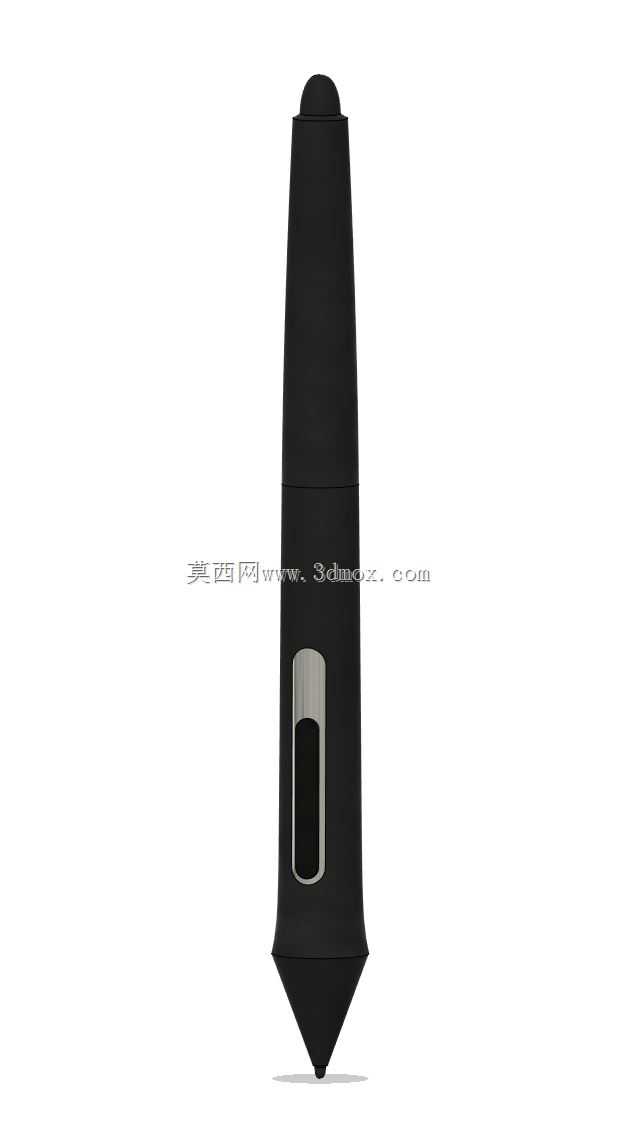

Wacom Pro Pen2数位压感笔结构设计

　　在数字内容创作领域，数位压感笔是连接创作者创意与数字画布的核心交互载体，本次梳理的Wacom Pro Pen2结构模型，完整还原了专业级数位笔的内部堆叠与外部人机交互设计逻辑，可作为数位输入设备结构开发、配件适配、逆向参考的具象化参照。

　　从实际应用场景来看，这类专业压感笔广泛覆盖商业插画绘制、工业设计草图迭代、影视分镜创作、三维模型雕刻、在线教育板书批注、电子签批等多个领域，不同场景对笔的握持重量、重心分布、压感层级反馈、侧锋识别精度都有差异化要求，该模型在结构设计阶段就充分考量了多场景适配的核心需求。笔身整体采用长锥形收窄的流线型轮廓，握持段直径控制在11-13mm区间，符合成年用户单手握持的人机工程尺寸，从笔尾到笔尖的整体长度控制在150mm左右，既不会因过长导致携带时弯折受力，也不会因过短造成握持时手指局促，笔身重心落在握持段中部偏笔尖10mm位置，长时间握持绘图时不会出现头重脚轻的坠手感，有效降低连续创作时的手腕疲劳度。

　　功能结构层面，笔身侧面设置的自定义侧键采用内凹式嵌入式设计，按键表面与笔身外壳的高度差控制在0.8mm，既保证按压时的清晰反馈行程，也避免日常握持时的误触问题，按键下方预留的柔性电路板安装空间，可适配不同压感方案的信号传输排线，无需大幅修改外壳模具即可完成不同配置版本的迭代。笔尖段采用可替换式结构设计，预留的标准笔尖安装腔兼容毛毡笔尖、弹性笔尖、硬质笔尖等多种替换配件，笔尖内部的压感感应模块安装位预留了0.2mm的装配公差，可适配不同灵敏度的压感传感器，满足从2048级到8192级压感的升级需求，无需重新开模即可完成性能迭代。笔尾段设置的橡皮擦功能区采用圆弧过渡设计，与笔身主体的衔接处做了0.3mm的圆角处理，翻转笔身使用橡皮擦功能时不会硌手，笔尾内部预留的配重块安装槽，可通过添加不同重量的金属配重调整整笔重量，适配不同用户的握持手感偏好。

　　从设计思路来看，整笔采用无电池无源设计的结构预留，笔身内部没有设置电池仓，依靠数位板的电磁感应完成供电与信号传输，因此内部结构可以做的更加紧凑，笔身外壳壁厚控制在1.2mm，在保证结构强度的前提下尽可能降低整笔重量，外壳表面做细微磨砂纹理处理，增加握持时的摩擦力，避免手汗导致的打滑问题。笔身的装配采用前后段卡扣式连接，中段的拼接缝隙控制在0.05mm以内，既保证外观的整体性，也方便后期拆解维护更换内部元件，拼接位置刚好避开握持接触区，不会出现硌手的问题。

　　安装边界与适配层面，该笔的外形尺寸完全适配Wacom旗下Pro系列数位板、数位屏的笔槽收纳尺寸，笔身最大直径13.2mm，可放入标准直径14mm的笔套、笔袋收纳空间，侧键的凸起高度控制在0.5mm以内，放入笔槽时不会出现卡滞问题。笔尖的伸出长度控制在3mm，正常书写绘图时的形变量控制在0.1mm以内，既保证书写时的弹性反馈，也不会因形变量过大导致笔尖晃动、画线偏移的问题。笔身的所有棱角位置都做了R1以上的圆角处理，没有尖锐边角，日常使用时不会划伤手部或者数位屏表面，外壳材质选用ABS+PC混合工程塑料，抗摔性能满足1.2米自由跌落不破裂的使用要求，适配日常创作场景下的意外掉落防护需求。

　　在结构细节处理上，笔身内部的排线走线槽做了限位设计，避免装配时排线挤压导致的按键失灵、信号中断问题，笔尖位置的缓冲结构预留了0.3mm的缓冲行程，大力按压绘图时可以吸收冲击，保护内部压感传感器不受损坏。侧键的按压触发力设置在1.5N，既不会因为太轻导致误触，也不会因为太重需要刻意用力按压影响创作流畅度。整笔的重量控制在12g左右，和普通木质铅笔的重量接近，长时间握持不会给手腕造成额外负担，适配专业创作者日均数小时的连续使用需求。
